化工分级用带夹套卧式球磨设备结构

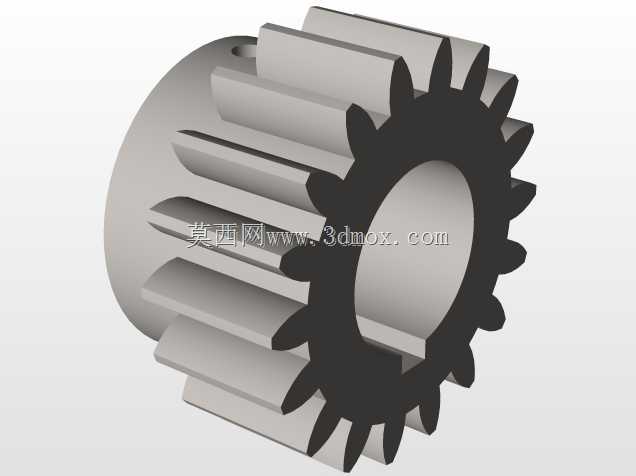

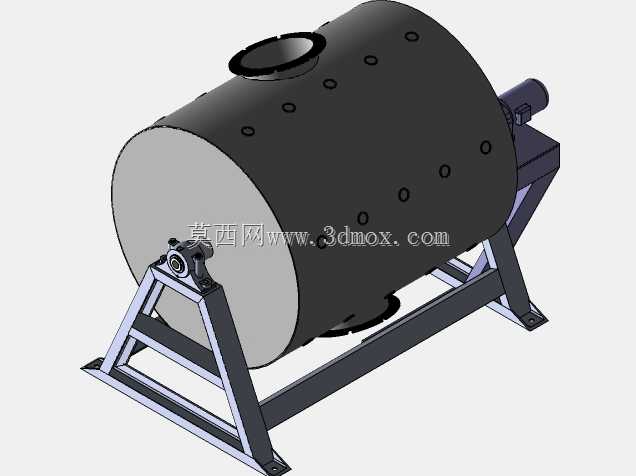

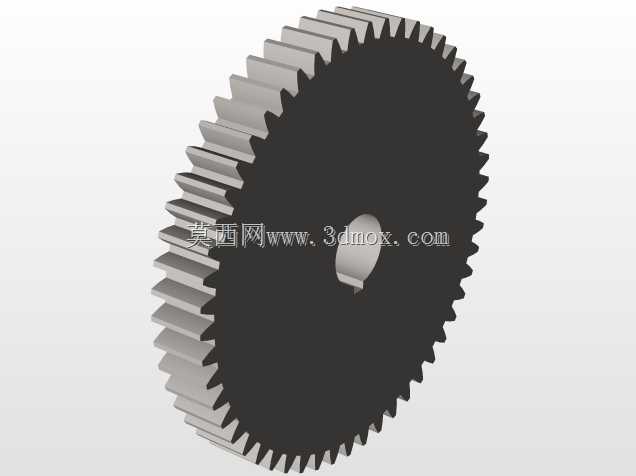

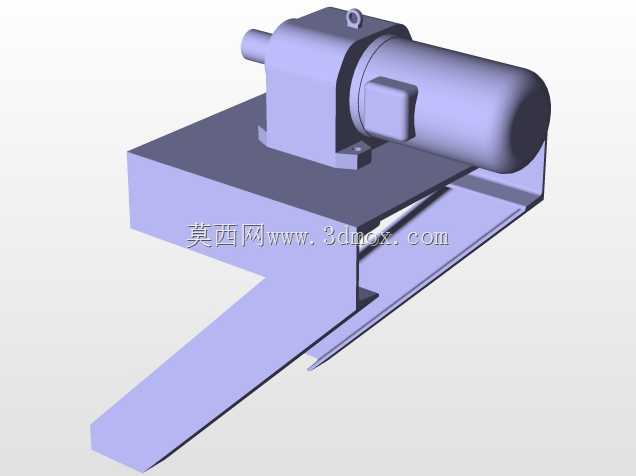

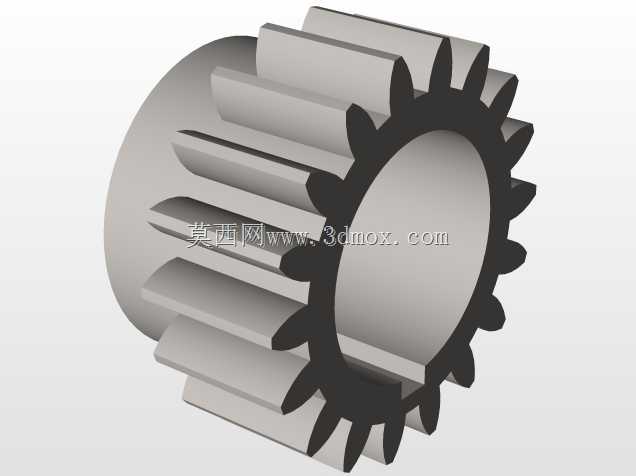

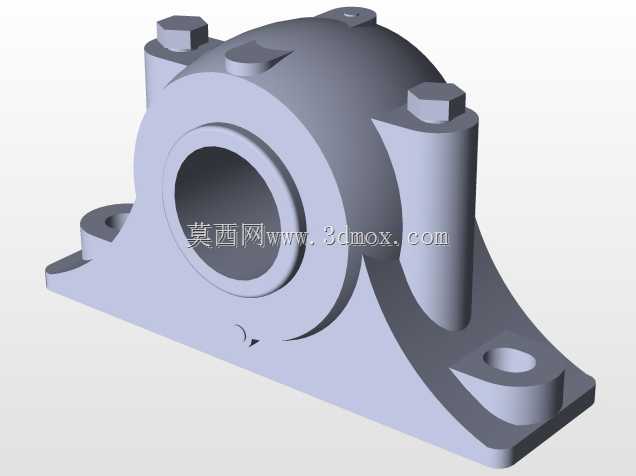

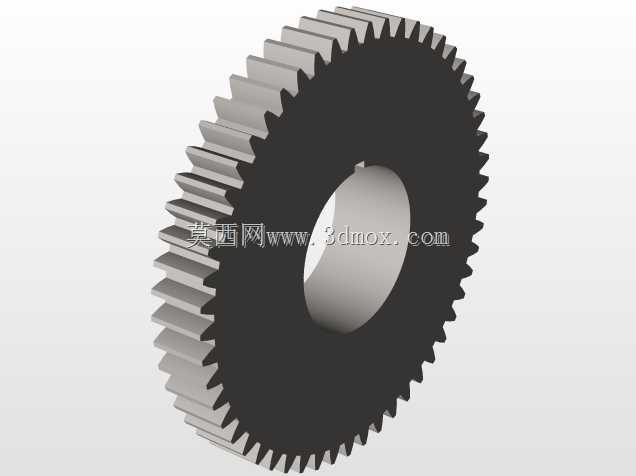

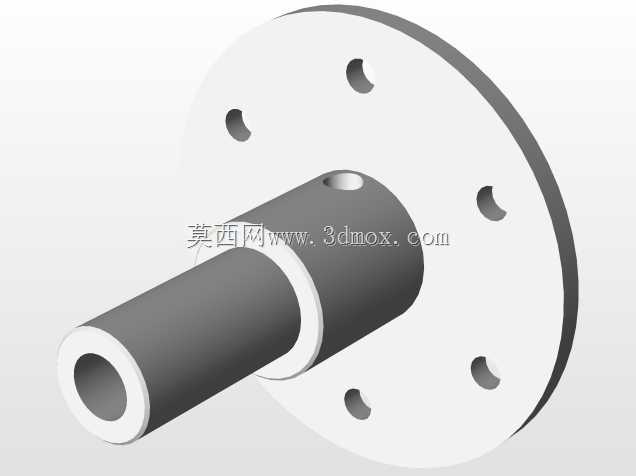

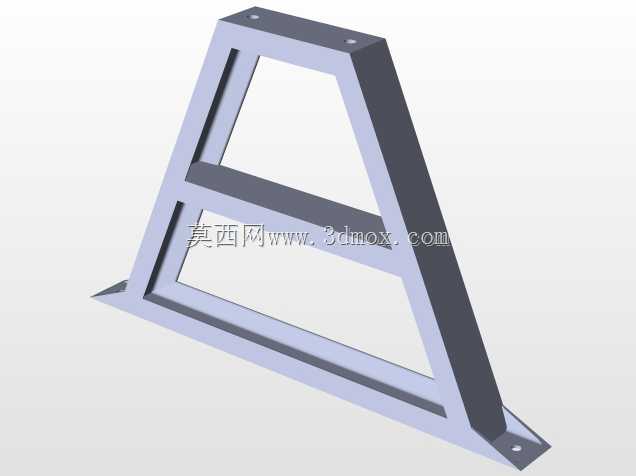

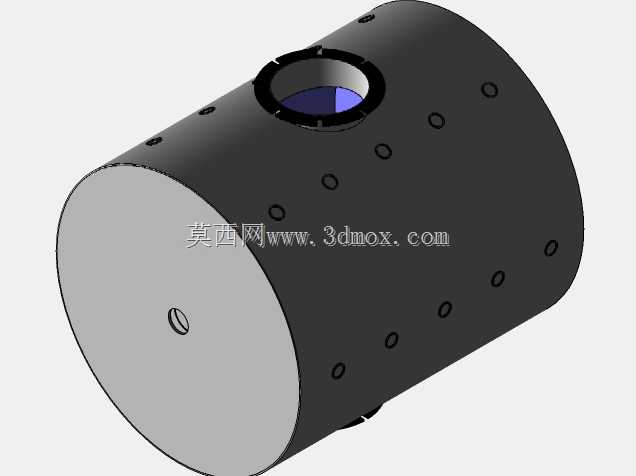

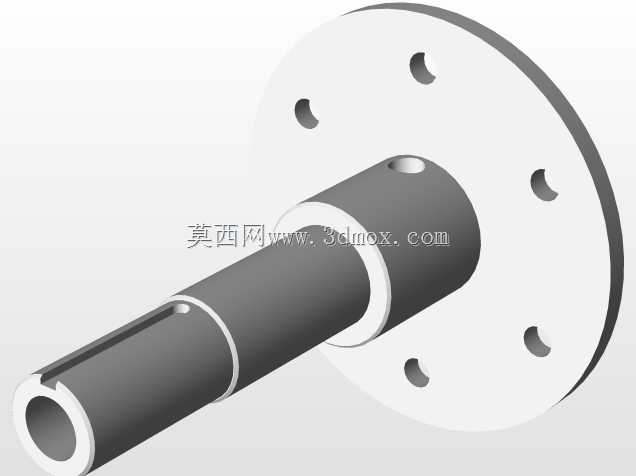

在化工粉体加工、矿物分级的生产场景中，这类带夹套的卧式球磨设备是衔接原料粗碎与精细分级工序的核心单元，不同于常规敞口或无夹套的球磨机型，夹套结构的设计初衷是为研磨腔提供恒温换热通道，适配对研磨温度敏感的物料加工需求，比如部分有机粉体、易放热结块的矿物原料研磨过程中，可通过夹套内通入循环冷却或加热介质，将腔体内温度稳定在工艺要求区间，避免物料因温升出现变性、粘壁、团聚等问题。从结构设计逻辑来看，卧式滚筒采用两端轴颈支撑的布局，驱动端设置在筒体侧方，通过减速机构带动筒体以恒定低转速转动，筒体内壁可根据研磨需求铺设不同材质的衬板，配合不同级配的研磨介质，依靠筒体转动时介质的抛落、滑移作用实现物料的冲击研磨与细磨。筒体上开设的进出料口采用快开密封结构，顶部进料口适配管道密闭投料，减少粉体逸散，底部出料口可对接分级机进料端，实现磨矿与分级的连续化作业，筒身分布的多组接口是夹套层的介质进出与测温测压接口，可实时监控夹套内介质状态，保障换热效率稳定。支撑机架采用型钢焊接的三角稳定结构，底部预留安装地脚孔位，安装时需保证两端轴颈的同轴度公差控制在合理范围，避免长期运转出现轴瓦偏磨、筒体跳动的问题，机架的高度设计预留了底部出料的接料空间，可适配螺旋输送机、溜槽等不同出料衔接设备的安装边界。这类设备的研磨腔容积适配中小批量精细加工需求，夹套层的流道设计采用环绕式布局，避免出现换热死角，筒体转动时的转速需根据研磨介质的填充率、物料硬度做匹配调整，通常介质填充率在筒体容积的三成到四成区间时，研磨效率与能耗的平衡表现最优。在实际生产线布局中，该设备通常与气流分级机、旋风收集器、除尘系统组成闭环磨分系统，研磨后的细粉通过气流携带进入分级单元，不合格的粗料返回球磨机再次研磨，整个系统可实现负压密闭运行，减少现场粉尘污染，夹套的温控功能还可适配需要在特定温度下完成研磨改性的化工物料加工，比如部分粉体包覆改性工序，可在研磨过程中通过夹套控温保障改性剂的活性，让研磨与改性工序同步完成，缩短工艺流程。
