三工位气动压紧玩具零件加工工装

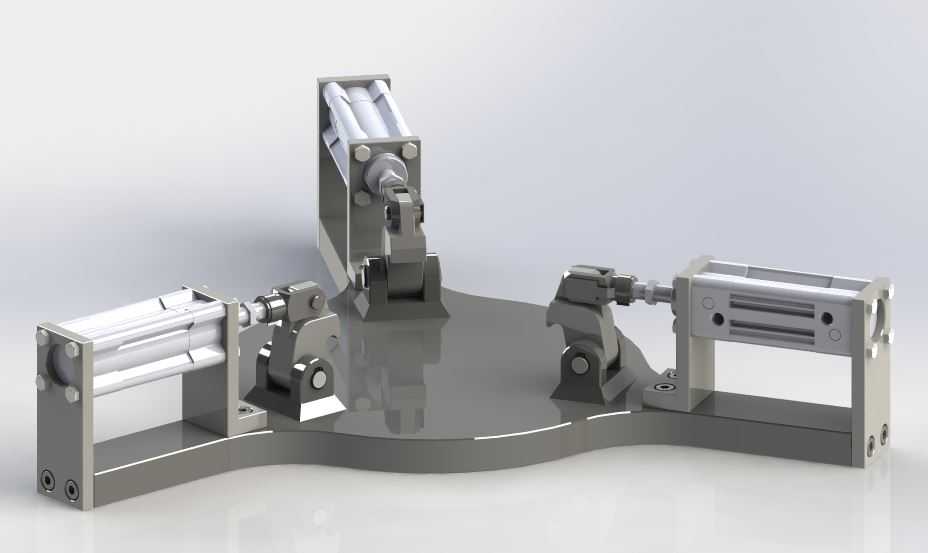

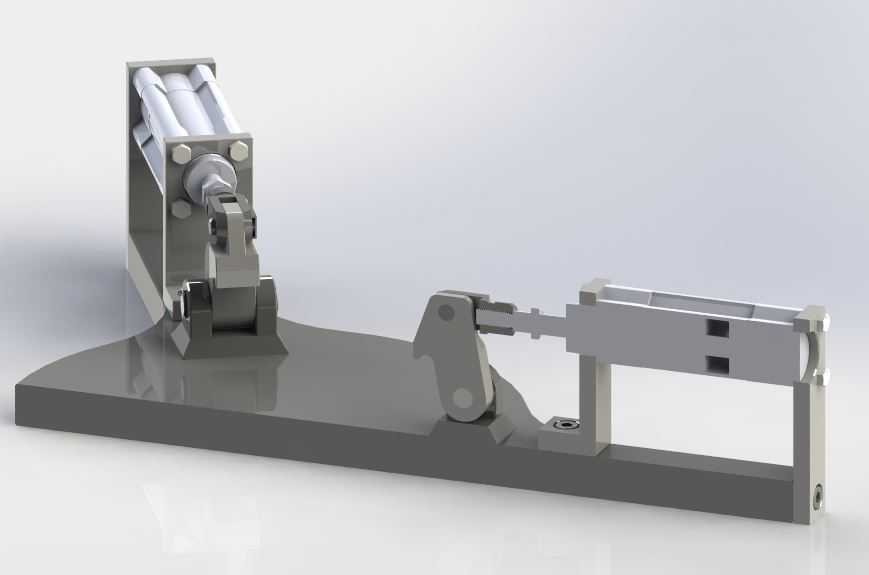

　　这套三工位气动压紧机构，主要面向玩具塑胶、五金小零件的机加工、装配工序定位使用，在玩具制造的注塑后水口铣削、外壳超声焊前定位、小零件铆接工位都能适配，替代传统的手动螺旋压紧、快速夹钳压紧，能把单工位装夹的辅助时间压缩七成以上，适配小批量多品种的玩具零件生产节拍。从结构布局来看，整套机构采用一体化弧形安装底板，三个夹紧单元沿底板弧形轮廓等角度分布，每个单元的安装座都做了定位销孔与沉头安装孔设计，安装时可以通过底板上的基准边快速对齐设备工作台的T型槽定位，不需要反复打表找正单个夹紧单元的位置，大幅缩短工装换型的调试时间。每个夹紧单元都采用标准气动气缸作为动力源，气缸输出端连接铰链式压臂结构，压臂的压紧端预留了软质压头安装位，

　　实际使用时可以根据待加工零件的外形轮廓，更换聚氨酯或者尼龙材质的压头，避免压紧过程中刮花玩具零件的外观面，毕竟玩具产品对外观瑕疵的容忍度极低，这点设计刚好匹配行业的生产要求。设计过程中，首先考虑的是多工位的同步压紧逻辑，三个气缸的气路采用并联设计，接入同一个手动换向阀或者电磁阀控制，能实现三个工位同时夹紧、同时松开，操作人员只需要一次操作就能完成三个零件的装夹动作，相比单工位夹具反复操作的模式，能降低操作人员的劳动强度，也能避免不同工位压紧力不一致导致的零件加工尺寸偏差。压臂的铰链结构做了间隙补偿设计，铰接孔内镶嵌了自润滑铜套，长时间往复动作也不会出现铰接位磨损松旷的问题，压紧行程控制在15mm到20mm之间，

　　既保证有足够的开合空间方便取放零件，也不会因为行程过长导致压紧动作耗时增加。安装边界方面，整套工装的底板最大外轮廓直径控制在380mm以内，整体高度不超过210mm，不管是安装在小型台式钻床、台式铣边机的工作台上，还是装配在小型流水线的侧边定位工位，都不会出现空间干涉的问题，底板底部预留了四个M8的安装沉孔，孔位间距符合常规小型工装的安装标准，不需要额外制作过渡连接板就能直接固定。每个夹紧单元的定位块都采用可更换设计，定位块通过两个内六角螺丝固定在安装座上，换产时只需要更换对应零件轮廓的定位块，不需要调整气缸和压臂的安装位置，能把换产调试时间控制在十分钟以内，适配玩具行业产品迭代快、生产批次多的特点。气路接口全部设置在底板的侧边，

　　统一采用G1/8标准快插接口，现场接气时不需要在工装内部走明管，所有气路都藏在底板的铣槽内，既避免加工过程中切屑、灰尘掉落到气管上加速气管老化，也能防止取放零件时刮碰气管导致气路脱落。压紧力的控制上，每个气缸的进气端都预留了调速阀安装位，可以根据待加工零件的材质调整进气压力，比如压紧薄壁塑胶外壳时把气压调整到0.3MPa到0.4MPa，就能提供足够的夹紧力同时不会把零件压变形；如果是压紧五金冲压件，可以把气压提升到0.5MPa到0.6MPa，保证加工过程中零件不会出现位移。整套机构没有复杂的传动结构，所有零部件都是机加工行业的标准件或者易加工件，后期维护时只需要定期给铰接位添加润滑脂、检查气管密封情况即可，不需要专门的维护人员，非常适合中小型玩具加工厂的生产场景使用。在实际的铣削水口工序中，这套工装可以同时装夹三个相同的玩具外壳，刀具走刀路径可以依次覆盖三个工位的加工位置，一次走刀就能完成三个零件的水口加工，加工效率比单工位夹具提升两倍以上，而且因为采用气动压紧，每个工位的压紧力一致，加工出来的零件尺寸一致性更好，能减少后续人工打磨修正的工作量。在装配工位使用时，可以把定位块更换为对应装配基准的仿形块，三个工位分别对应不同的装配步骤，操作人员只需要依次在每个工位放置对应零件，按下夹紧开关就能固定零件完成螺丝锁付或者卡扣装配，不需要反复手扶零件定位，降低装配操作的难度。
