三钳口内撑式圆孔定位夹具结构

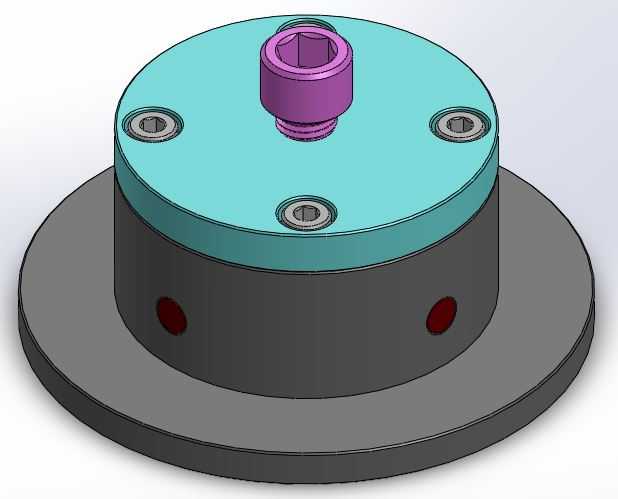

　　在批量盘套类零件的内孔定位加工场景里，这类三钳口内撑夹具的应用覆盖了车削二次装夹、磨床内孔基准找正、钻床圆周孔位加工、自动化生产线工件转序定位等多个工序环节，相比传统的弹性涨套、心轴定位结构，它的夹持力调节范围更宽，对毛坯内孔的尺寸公差适配性更强，不会因为铸件内孔的拔模斜度、锻件内孔的椭圆度超差出现装夹抱死或者定位间隙过大的问题。从结构布局来看，整套夹具采用圆盘式安装基座，底部带法兰安装边，安装边上预留了三个均布的沉头螺钉过孔，能够直接固定在机床工作台、回转卡盘连接盘或者自动化线的定位载具上，安装边界的同轴度基准由基座底面与外圆的配合止口保证，安装时不需要反复打表找正，只要将止口嵌入设备端的定位槽，拧紧安装螺钉就能完成装夹基准的搭建，大幅缩短了工序换型的调试时间。

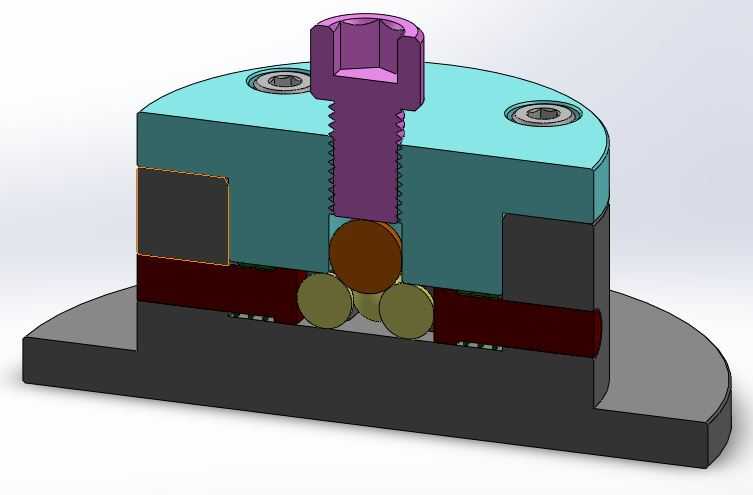

　　夹具的核心执行部件是三个沿圆周120°均布的钳口，这种三等分的布局能够让夹持力沿内孔圆周均匀分布，避免薄壁套类零件装夹时出现局部受力变形的问题，钳口的夹持面做了圆弧贴合设计，和工件内孔的接触形式为面接触，相比点接触的涨珠结构，接触压强更低，不会在软质工件的内孔表面留下压痕，适合精加工工序的工件装夹。钳口的驱动结构藏在主体的圆柱腔体内，可根据实际工况需求选配不同的驱动形式：如果是手动装夹的单机工序，可以采用锥套配合连杆的结构，转动顶部的内六角驱动螺柱，就能带动锥套轴向移动，通过锥面的推力将三个钳口同步向外顶出，实现内孔涨紧；如果是自动化生产线的快换场景，可以替换为凸轮驱动或者内置气路的活塞驱动结构，不需要人工拧动螺柱，通过设备端的气路信号就能控制钳口的涨缩，适配自动化上下料的节拍要求。

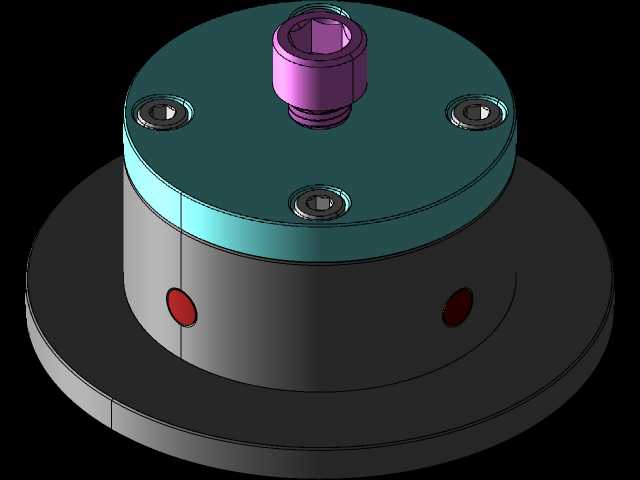

　　钳口的回缩复位结构也做了多方案兼容设计，针对不同的驱动行程和夹持力需求，可以选择在钳口尾部安装回位弹簧，或者在主体上加工T形槽配合凸轮的回程轨迹实现强制回缩，也可以采用弹性吊袜带（即环形拉簧）将三个钳口同步向内牵拉，避免驱动卸力后钳口卡滞在工件内孔里，导致工件卸料困难。主体侧面预留的两个径向螺纹孔，既可以作为驱动介质的进出通道，比如气动驱动时的气路接口，也可以安装行程检测传感器，用来判断钳口的涨紧到位状态，给设备的运行逻辑提供触发信号，避免未夹紧就启动加工的安全隐患。顶部的紫色驱动螺套做了轴向限位设计，不会因为转动行程过大导致锥套脱出腔体，螺套的外螺纹和主体上盖的内螺纹配合精度经过配磨，传动间隙控制在0.02mm以内，保证每次涨紧的重复定位精度稳定在0.01mm范围内，能够满足IT7级精度的加工定位要求。

　　在设计这套夹具的三维结构时，首先要确定的是适配的工件内孔尺寸范围，根据夹持范围调整钳口的伸出行程、锥套的锥角大小——锥角越小，增力比越大，夹持力越强，但对应的钳口行程越小，适合内孔公差带较窄的精加工场景；锥角越大，钳口行程越大，对毛坯内孔的适配性越好，但增力比会相应降低，适合粗加工工序的毛坯装夹。其次要核算安装法兰的厚度和主体腔体的壁厚，保证在最大夹持力下主体不会出现弹性变形，避免因为腔体变形导致钳口卡滞。另外三个钳口的导向槽要做等分配加工，装配时要配磨钳口和导向槽的配合间隙，保证三个钳口的同步涨缩量一致，避免装夹后工件的轴线和夹具基准轴线出现偏移。这套夹具的整体轴向尺寸紧凑，不会过多占用机床的Z向行程，在小型数控车床、内圆磨床上安装使用时，不会出现刀具和夹具本体干涉的问题，钳口的夹持块做了可更换设计，当夹持不同直径的内孔时，只需要更换对应圆弧尺寸的钳口镶块，不需要更换整套夹具，能够大幅降低多品种小批量生产的工装投入成本。
