三钳口内撑式圆形定位夹紧夹具

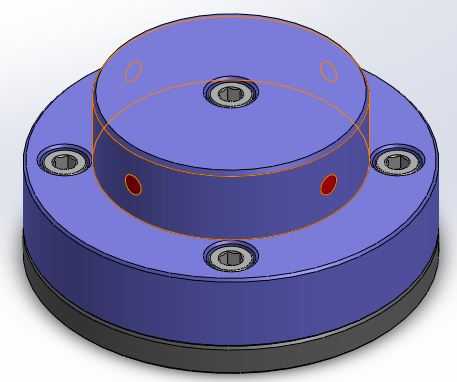

　　这款内撑式夹具主要面向盘套类、薄壁环形零件的内孔定位装夹场景，常见于轴承套圈、法兰环、电机端盖、液压阀套等零件的车削、磨削、钻削工序，也可适配自动化产线的工件上下料定位工位，解决传统外夹方式易造成薄壁件变形、同轴度难以保证的装夹痛点。从结构布局来看，整体采用同轴双层圆盘式基座设计，下层法兰盘为安装基准面，沿圆周120°均匀分布三个内六角安装沉孔，可直接通过螺栓固定在机床工作台或者转台端面，安装时需保证夹具轴线与机床主轴回转轴线的同轴度误差控制在0.02mm以内，避免装夹后工件出现径向跳动超差问题。上层凸台为夹具的主体功能段，外圆与待装夹工件的内孔预留0.5-1.2mm的初始间隙，方便工件快速套入，三个钳口同样沿圆周120°均布，初始状态下钳口缩回至凸台外圆面以内，不会对工件上下料造成干涉。

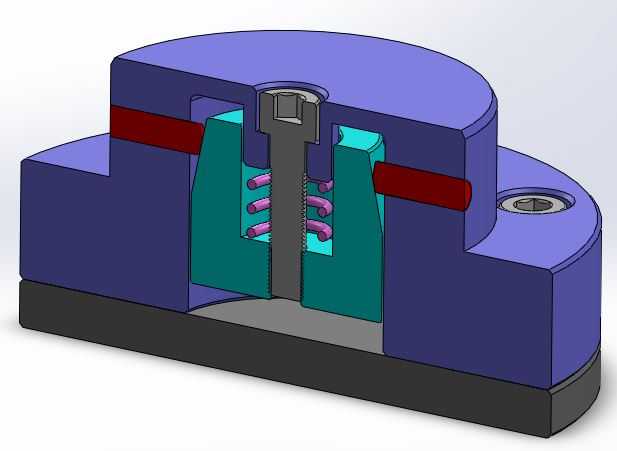

　　驱动形式上可适配多种动力输入，既可以通过中心的内六角接口接入手动扳手，通过内部的球锥连杆结构将轴向的旋拧力转化为三个钳口的同步径向扩张力，也可以替换后端连接结构接入气缸、液压缸的轴向推力，实现自动化装夹动作，内部的力传递路径经过优化，锥面角度选用12°自锁角，当驱动力撤去后钳口不会自行回缩，保证加工过程中装夹可靠性，避免工件飞出的安全隐患。钳口的回缩结构采用周向均布的扁弹簧提供复位力，当驱动端的轴向力卸除后，弹簧带动连杆、钳口同步回退，回退行程单边不小于0.8mm，确保加工完成后工件可以顺畅取下，不会出现钳口刮伤工件内孔表面的问题。

　　设计过程中重点考量了装夹力的均匀性，三个钳口的径向伸出量误差控制在0.01mm以内，装夹时对工件内孔的支撑力沿圆周均匀分布，对于壁厚小于2mm的薄壁环形件，可有效降低装夹变形量，相比三爪卡盘的外夹方式，内撑装夹的工件圆度误差可降低60%以上，尤其适合对形位公差要求较高的精密零件加工。夹具侧面预留的两个径向小孔为润滑注油孔，定期注入润滑脂可降低内部球、锥、连杆配合面的磨损，延长夹具的使用寿命，日常维护时无需完全拆解夹具，通过注油孔即可完成润滑保养，降低产线停机维护时间。

　　安装边界方面，下层法兰盘的外径根据适配工件的内孔范围做了系列化匹配，这款夹具适配的工件内孔范围为φ40mm-φ65mm，整体总高度控制在38mm，不会在加工时与刀具路径产生干涉，钻床、数控车床、内圆磨床等设备均可直接安装使用，不需要额外制作过渡连接盘。钳口的工作面可根据工件的内孔表面材质更换不同的镶块，加工软质铝合金、铜件时可更换尼龙镶块，避免夹伤工件表面；加工淬硬钢、不锈钢零件时可更换硬质合金镶块，提升钳口的耐磨性能，无需更换整个夹具主体即可适配不同材质工件的装夹需求，大幅降低工装采购成本。在实际产线应用中，这款夹具的重复定位精度可稳定保持在0.015mm以内，单工件装夹时间不超过3秒，相比传统手动三爪卡盘的装夹效率提升4倍以上，同时可避免人工装夹时的夹紧力不一致问题，保证批量零件的加工精度一致性。
