在轴套类、盘环类零件的内孔定位加工场景中,常规外夹方式容易因工件外壁不规则、加工面需避让夹爪等问题无法满足装夹需求,这类内撑式夹具的应用场景覆盖了轴承座内孔车削、套筒类零件端面铣削、环形工件径向孔钻削等多道机加工工序,可直接安装在普通车床花盘、铣床工作台或者专用工装基座上,替代传统三爪卡盘的外夹装夹模式,避免夹爪遮挡工件外壁加工区域,同时保证内孔定位的同轴度精度。
该夹具的核心装夹单元为三个沿圆周120°均匀分布的钳口,这种均布设计能够让夹紧力沿工件内孔壁周向均匀分散,避免单点夹紧造成的薄壁工件变形,相比两爪对夹结构,三爪均布的定位重复精度更高,装夹时工件的自定心效果更好,不需要额外找正即可保证内孔与夹具回转中心的同轴度控制在0.02mm以内。钳口的驱动结构可适配多种动力输入形式,实际应用中可根据现场工况选择钢球直推、锥面胀紧、连杆传动、凸轮顶推或者部分球体驱动的方案,不同驱动形式的行程和夹紧力各有侧重:钢球与锥面驱动的结构刚性更好,适合重切削工况下的大夹紧力需求;连杆与凸轮驱动的结构钳口行程更大,方便内孔尺寸公差较大的毛坯件快速装卸;压缩弹簧、吊袜带或者扁弹簧的回程结构能够保证钳口在松夹状态下自动回缩,避免工件装卸时钳口与内孔壁发生剐蹭,减少工件装夹的辅助时间。

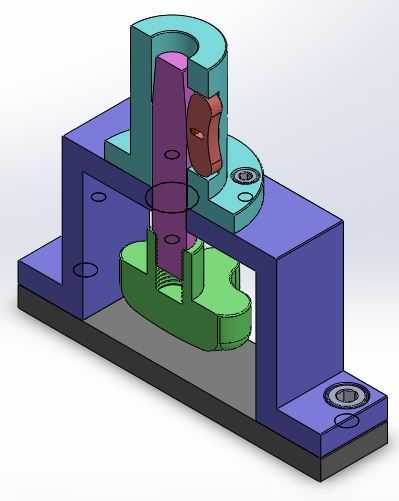

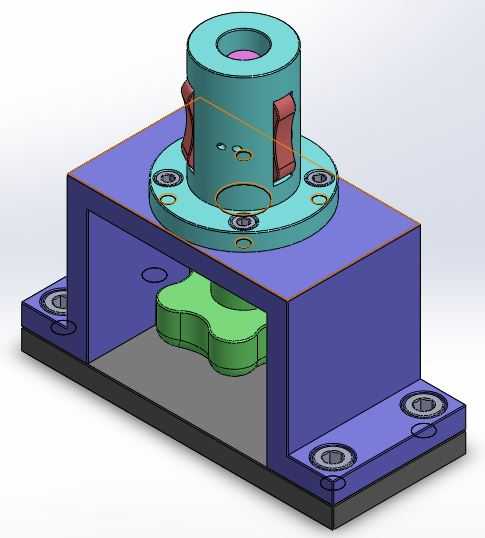

从结构布局来看,整个夹具采用L型安装基座作为承载主体,基座底部设置有两个对称的安装沉孔,可通过内六角螺栓直接固定在机床工作台的T型槽上,安装孔的中心距按照常规机加工工作台的槽距标准设计,不需要额外制作过渡连接板即可完成安装,基座的竖直立板作为驱动单元的安装支撑,能够承受夹紧时的反向作用力,保证驱动过程中结构不会发生偏移。中部的导向座为钳口提供径向滑动的导向槽,导向槽的形位公差严格控制,保证三个钳口的滑动方向均指向夹具中心,避免出现钳口偏斜导致的定位误差,导向座与基座之间通过定位销完成位置校准,装配时不需要反复调整即可保证同轴度要求。顶部的限位压盖用于限制驱动件的轴向窜动,同时对钳口的最大伸出量进行机械限位,避免钳口伸出过量导致驱动结构脱开,提升夹具运行的可靠性。
设计过程中需要重点考虑钳口与工件内孔的接触长度,接触段过短会导致夹紧力集中,容易压伤工件内孔表面,接触段过长则会增大钳口的滑动阻力,同时占用过多的工件内孔轴向空间,根据常规加工场景的工件壁厚参数,钳口的有效接触长度设置为15-20mm即可兼顾夹紧稳定性与空间避让需求。钳口的夹持面可根据工件材质更换不同的镶块,加工有色金属等软质材料时可更换铜质或者尼龙镶块,避免夹伤工件表面;加工钢件等硬质材料时可更换硬质合金镶块,提升钳口的耐磨性能,延长夹具的使用寿命。回程弹簧的弹力需要经过计算匹配,既要保证松夹时钳口能够完全回缩到导向座内部,又要避免弹力过大导致夹紧时需要的驱动力额外提升,常规工况下选用弹簧刚度为5N/mm的扁弹簧即可满足使用需求。
安装边界方面,整个夹具的轴向总高度控制在120mm以内,径向最大轮廓尺寸不超过160mm,不会与机床的刀架、主轴等运动部件发生干涉,可适配大部分中小型机加工设备的装夹空间。夹具的驱动输入端设置在结构底部,可根据需求连接手动扳手、气动回转缸或者液压缸,实现手动装夹或者自动化生产线的自动装夹切换,不需要对夹具主体结构进行改动即可完成动力源升级,适配多品种小批量生产与大批量自动化生产的不同场景需求。在实际使用过程中,需要定期对导向槽内的切屑进行清理,避免切屑进入滑动副导致钳口卡滞,每周对滑动面涂抹一次锂基润滑脂即可保证机构的运行顺畅,日常维护难度低,适合生产现场的长期使用。
