外部回转式工件夹紧工装结构设计

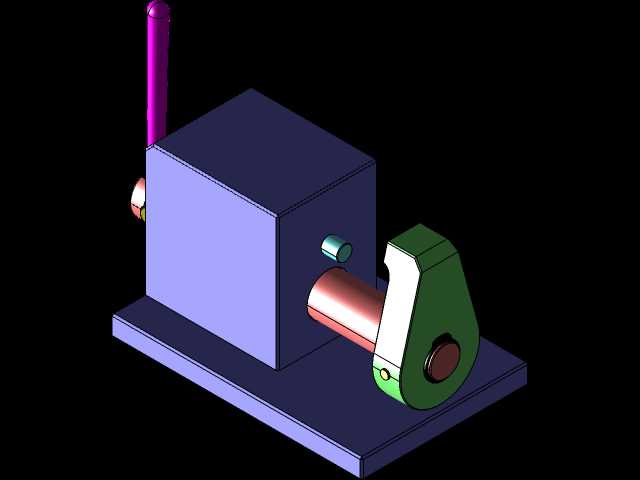

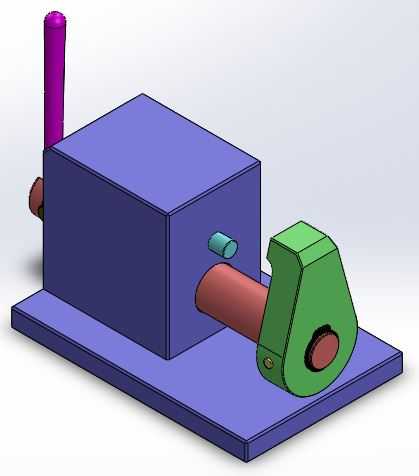

　　在轴类、盘套类零件的批量切削加工场景中，外部回转夹具是机加工工位上十分常见的定位夹紧单元，这类夹具的核心作用是在工件随主轴完成回转进给的过程中，始终保持稳定的夹持力，避免工件因切削载荷冲击出现径向窜动或周向打滑，同时要兼顾工件装卸的操作便捷性，压缩单件加工的辅助时长。这套外部回转夹具的整体安装基准为底部的平板式基座，基座上预留了与机床工作台T型槽匹配的安装孔位，安装时可通过T型螺栓直接固定在车床、磨床或者专用回转工作台的台面上，基座的平面度公差控制在0.02mm以内，保证整套夹具的安装基准与机床主轴回转轴线的平行度偏差不超过0.015mm/100mm，避免因安装偏差带来的工件夹持同轴度误差。夹具的主体承载结构为箱式壳体，

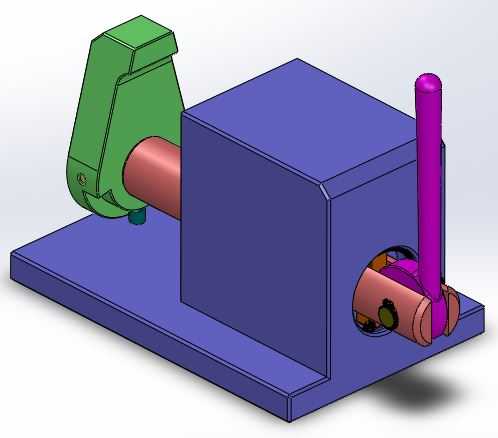

　　壳体内部集成了夹紧力的传递与自锁机构，从结构布局来看，壳体一侧伸出的圆柱状夹紧执行端直接与工件的外圆柱面接触，执行端的夹持弧面根据适配工件的直径范围做了对应修形，夹持时与工件外圆的接触包角控制在120度到150度之间，既保证足够的接触摩擦力传递切削扭矩，又不会因包角过大导致工件装卸时出现卡滞。壳体另一侧设置的竖向操作杆是夹紧动作的手动触发端，扳动操作杆即可通过内部的连杆、凸轮传动副带动夹紧执行端完成开合动作，内部的凸轮机构设计了自锁行程，当夹紧到位后，凸轮转角进入死点区间，即便加工过程中出现振动载荷，夹紧机构也不会自行松脱，无需额外增加锁紧销等辅助固定结构。这套夹具的设计思路充分考虑了回转加工场景的实际需求，

　　整套机构的重心尽量靠近安装基座的中心位置，减少高速回转时的不平衡量，降低主轴运转时的振动幅值。夹紧端旁侧设置的绿色防护结构一方面可以阻挡加工过程中飞溅的切屑进入夹紧机构的运动副间隙，避免切屑卡滞导致的夹紧动作失效，另一方面也能在工件意外松脱时起到一定的防护阻挡作用，减少安全隐患。从安装边界来看，整套夹具的横向总长度控制在适配常规中小型机床工作台的尺寸范围内，竖向高度不会超出机床主轴的中心高调整区间，安装后夹紧端的中心高与机床主轴中心高的匹配调整量预留了足够余量，可适配一定直径范围内的不同规格轴类、盘类零件的外圆夹持需求。在实际加工应用中，这类外部回转夹具相比通用卡盘，针对特定规格工件的夹持效率更高，操作动作更简单，

　　操作人员只需单次扳动操作杆即可完成夹紧或松脱，无需像三爪卡盘那样使用卡盘扳手逐个锁紧卡爪，在批量零件的粗加工、半精加工工位上，能有效降低操作人员的劳动强度，提升工位的加工节拍。夹具的各运动副之间都设计了润滑脂注油通道，日常维护时只需定期注入润滑脂即可保证传动动作顺畅，壳体的密封结构可以阻挡大部分切削液和切屑进入内部传动腔，延长内部凸轮、连杆零件的使用寿命，减少夹具的故障停机时间。在进行三维结构设计时，这套夹具的各零件配合公差都经过了匹配验算，夹紧执行端与壳体之间的滑动配合间隙控制在0.01mm到0.02mm之间，既保证动作灵活无卡滞，又不会因间隙过大导致夹持精度下降，操作杆的扳动力经过杠杆比优化，控制在操作人员单手可轻松操作的力度范围内，避免长期操作带来的疲劳损伤。
