多工位外部均衡下拉式夹紧工装结构

　　在批量机加工、零部件装配的产线工位上，这类外部均衡下拉夹紧结构的应用场景十分普遍，尤其是针对需要多点位同步压紧、避免工件装夹变形的薄壁壳体类、平板类零件加工工序，传统单点夹紧容易出现压痕、工件翘曲、定位偏移的问题，而这套均衡下拉结构恰好能解决这类装夹痛点。从实际用途来看，这套机构主要用于在铣削、钻孔、攻丝等加工工序中，从工件外侧施加同步向下的拉紧力，将工件牢牢压合在定位基准面上，相比上压式夹具，它的夹紧点布置在工件外侧边缘，不会遮挡工件上表面的加工区域，能减少工序换夹次数，提升单工位加工的覆盖范围。

　　从功能特性上拆解，这套结构顶部布置了九个可调式夹紧触头，每个触头都带有独立的浮动缓冲结构，内部通过摇臂、摆动连杆的力传递路径，将单个驱动源的输出力均匀分配到每个夹紧点上，避免出现个别点位压力过大、个别点位虚压的情况。浮动销的设计可以补偿工件自身的平面度误差，哪怕工件毛坯面存在0.1mm以内的平面度偏差，每个触头都能自适应贴合工件表面，保证夹紧力的均匀性；轴端隙与球形耳轴的配合，则是用来消除连杆传动过程中的卡滞问题，让力的传递更顺畅，不会因为加工公差累积导致机构动作卡顿。

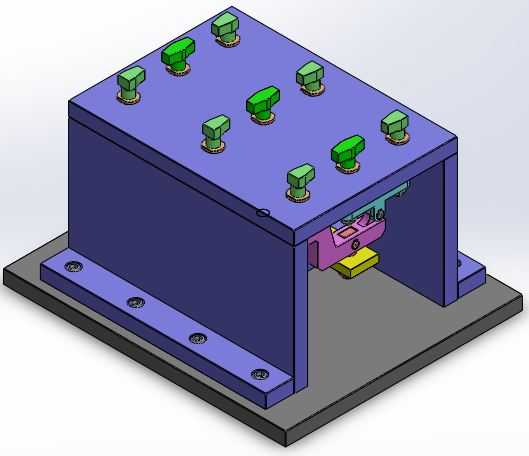

　　设计思路上，这套结构采用了箱式主体框架，底部带双侧安装法兰，法兰上预留了四个沉头安装孔，可以直接通过螺栓固定在机床工作台或者工装基板上，安装时不需要额外做复杂的调平结构，框架自身的加工精度就能保证夹紧触头的位置度。主体框架采用中空式设计，下方预留出足够的避让空间，既可以容纳内部的传动连杆、驱动部件，也能给工件下方的定位块、顶升机构留出安装位置，不会和下方的辅助结构产生干涉。顶部的夹紧触头采用可拆卸式设计，磨损后可以单独更换，不需要整体拆解夹具主体，后期维护成本更低。

　　从安装边界来看，这套夹具的整体轮廓为方正箱型结构，底部安装法兰的宽度大于主体箱体宽度，安装时需要在工作台面上预留出至少超出法兰边缘10mm的操作空间，方便拧紧安装螺栓；顶部夹紧触头的排布覆盖了矩形装夹区域，可适配的工件尺寸范围在触头排布的边界以内，工件厚度方向的适配范围可以通过调整触头的伸出长度来改变，常规适配10-50mm厚度的板类、壳体类零件。夹紧动作的驱动源可以根据现场工况选配，不管是气动、液压还是手动螺旋驱动，都能适配这套内部的连杆传动结构，不需要改动主体框架的核心尺寸。

　　在实际投产使用中，这类均衡下拉夹具的夹紧力稳定性远高于普通的独立压板夹紧，因为所有夹紧点的力来自同一个驱动源，力的一致性更好，加工过程中不会因为切削振动导致个别压板松动。同时，下拉式的夹紧方向是将工件拉向定位基准，相比上压式结构，能更好地消除工件与定位面之间的间隙，提升加工过程中的定位刚性，减少切削震颤带来的表面粗糙度不合格问题。对于需要保证平行度、平面度要求的工件加工工序，这种多点均衡下拉的结构能有效控制装夹变形，让工件在松开夹紧后的回弹量控制在公差范围内，避免出现装夹时尺寸合格、松开后尺寸超差的问题。

　　结构细节上，每个夹紧触头的接触端都做了防滑处理，增大与工件表面的摩擦力，避免夹紧过程中工件出现滑移；连杆铰接处都预留了润滑注油通道，长期使用时可以定期加注润滑脂，减少铰接点的磨损，延长夹具的使用寿命。主体框架的侧壁做了加厚处理，保证在夹紧力反作用力下不会出现框架变形，所有受力部位的壁厚都经过强度校核，能承受最大夹紧力下的载荷，不会出现长期使用后框架开裂、变形的问题。
