数控机床加工用定位固定工装夹具结构

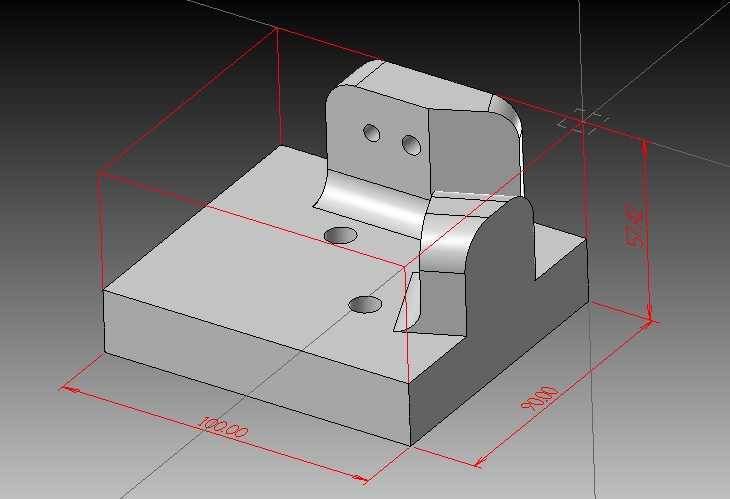

　　在数控铣削加工的实际生产场景中，这类带立式定位结构的基座类工装，主要承担工件装夹定位、承载加工载荷的核心作用，区别于通用平口钳的适配局限，该结构针对特定异形零件的批量加工设计，能在多工序换型时减少重复找正的辅助时间，稳定控制加工过程中的形位公差。从结构布局来看，底部为矩形承载基座，长宽方向的安装边界分别为160mm与90mm，总装高度控制在95mm以内，基座平面上预留的两个沉孔为安装固定位，可直接通过内六角螺栓锁紧在机床工作台的T型槽上，安装时无需额外加装过渡垫板，基座底面的平面度设计要求控制在0.02mm以内，保证与工作台面贴合后不会出现装夹翘曲，避免加工时因受力不均导致的工件振纹。上部的立式支撑结构采用一体化铣削成型设计，

　　没有采用拼接装配结构，消除了拼接缝隙带来的装夹累计误差，支撑立板上的两个同轴通孔为定位销安装位，用于穿入定位销对待加工工件进行孔位定位，立板与基座连接的过渡位置做了圆弧过渡处理，既避免铣削加工时的应力集中，也能在工件装夹时减少锐角磕碰导致的工件表面损伤。设计过程中优先考虑了加工排屑的便利性，立板与基座衔接的位置没有设置封闭的挡屑结构，加工产生的铁屑可以顺着基座平面滑落至工作台排屑槽，不会在定位位置堆积铁屑导致工件装夹不到位；支撑结构的侧面做了让位斜角，在加工工件侧面轮廓时，能给刀具留出足够的运行空间，避免刀柄与工装发生碰撞干涉。实际使用时，工件通过定位销与上部立板定位后，可从基座上方的空位加装压板完成锁紧，

　　装夹完成后可一次性完成工件顶面、侧面的多面加工，无需二次翻面装夹，对于中小批量的异形结构件加工，能将单件装夹找正时间压缩到通用夹具的三分之一左右。结构的壁厚设计经过切削载荷校核，基座主体厚度预留足够的刚性余量，在常规45号钢件的铣削参数下，不会出现工装变形导致的加工尺寸偏移，立板的厚度也匹配侧向铣削的受力需求，加工时不会因切削力产生让刀现象。这类工装的适配场景不局限于单一种类工件，上部的定位孔可根据加工需求更换不同直径的定位销，也可在立板平面加装调整垫片适配不同厚度的工件装夹，具备一定的通用调整空间，相比专用定制工装的适配性更强，能减少车间工装的储备数量，降低生产辅助成本。从建模逻辑来看，整个结构的特征全部采用参数化驱动，后续调整安装孔位、立板高度、定位孔间距时，只需修改对应参数即可快速生成新版本结构，无需重新绘制草图，能快速响应加工现场的工装改型需求，适配不同尺寸规格工件的装夹要求。
