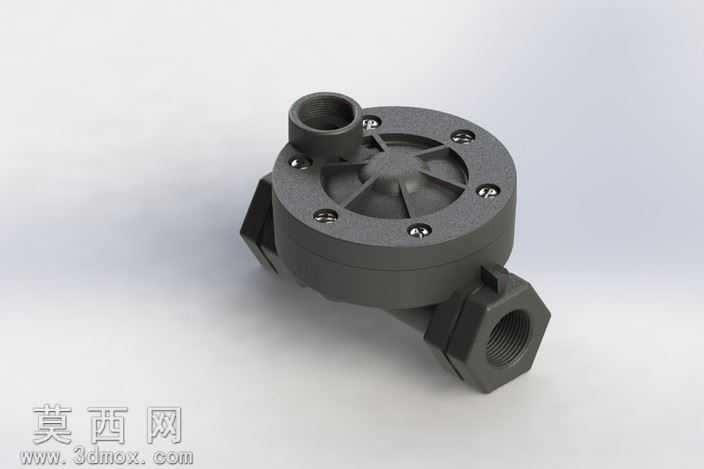

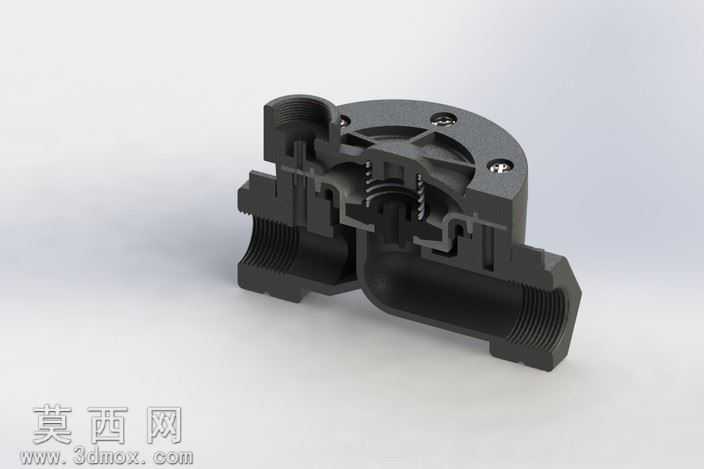

本作品为灌溉场景使用的电动阀三维建模设计,建模过程围绕产品实际功能需求展开,首先梳理电动阀的核心组成结构:包含上盖腔体、隔膜驱动腔、进出水接口、紧固件排布四个核心模块,建模时优先确定进出水接口的3/4英寸内螺纹尺寸基准,以此为锚点搭建整体阀体的外形轮廓,阀体主体采用增强尼龙材质的视觉表现,建模时特意还原塑料注塑件的圆角过渡特征,避免出现尖锐棱角,符合实际注塑生产的工艺要求。上盖部分的放射状加强筋结构,建模时通过圆周阵列命令实现,筋条的厚度、高度均参考同类灌溉阀的实际参数设置,既保证腔体的结构强度,又能控制整体壁厚均匀,减少注塑成型时的缩痕风险。紧固螺丝采用内六角圆柱头螺钉标准件模型,沿上盖圆周均匀排布6处,建模时严格对齐螺丝孔位的同轴度,还原实际装配时的定位逻辑,避免出现装配干涉问题。隔膜腔的内部流道设计采用平滑圆弧过渡,减少流体通过时的阻力,适配灌溉系统的低压输水工况,进出水接口的外六角结构,建模时还原标准扳手位的尺寸,方便实际安装时的夹持操作。材质渲染阶段,阀体主体赋予哑光深灰塑料材质,添加细微的磨砂质感表现,还原工程塑料的真实触感;金属螺丝部分赋予镀锌金属材质,添加轻微的环境反射效果,区分塑料与金属件的视觉差异;整体渲染采用柔和的影棚布光,主光源从侧上方照射,清晰展现阀体的结构层次与表面细节,辅助光源补全暗部细节,避免出现死黑区域,完整呈现产品的外观特征。设计过程中重点考虑灌溉阀的户外使用场景,整体结构无外露的金属易腐蚀部件,所有电气驱动部分集成在上盖密封腔体内,适配24VAC的安全供电电压,满足园林灌溉、农业滴灌等场景的使用需求,建模过程中反复核对各部件的装配间隙,保证活动部件的运动空间预留合理,为后续的结构验证、3D打印手板制作提供准确的三维数据参考。
- 全部评论(0)
- 模板大小 8.41 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2012,SolidWorks,效果图,其它,
- 软件分类 阀门
