工业用排出旋塞阀芯组件结构设计

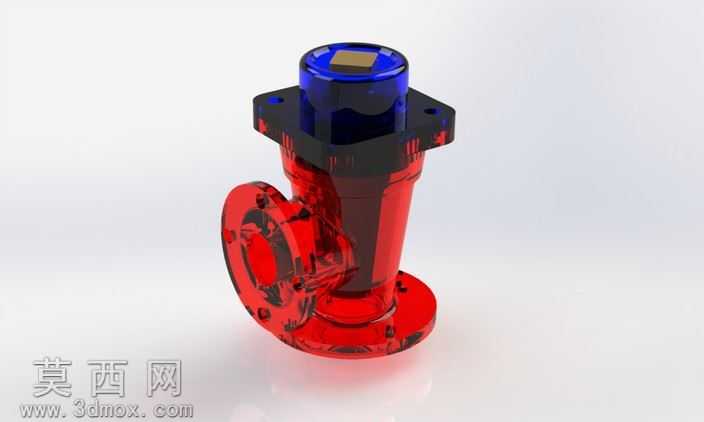

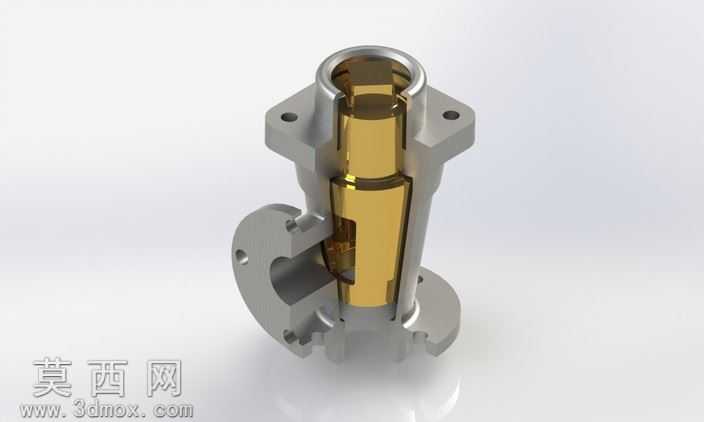

本作品为工业流体控制领域的排出旋塞阀芯组件三维建模设计，整体采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械设计公差配合规范，对各零件的装配间隙、同轴度要求做了精准的参数约束，确保模型可直接对接后续工程出图、数控加工环节。渲染阶段采用金属材质组进行表现，主体阀芯启闭件采用高抛光不锈钢材质，调整材质反射率至0.85、粗糙度0.12，还原金属零件精密加工后的亮面质感；外部阀座支撑结构采用哑光发黑处理的碳钢材质，粗糙度设置为0.6，模拟工业阀件表面防锈处理后的哑光质感，背景采用渐变中性灰突出零件主体结构，通过定向打光凸显零件的阶梯轴、锥形密封面、侧向导流槽等结构细节，爆炸视图的渲染清晰展现各零件的装配层级与配合关系。结构设计上，该旋塞采用锥形密封面配合结构，顶部设置带定位凸缘的操作端，可适配标准手柄或气动执行器的连接需求，中部为带导流通道的锥形启闭件，与阀座内锥面形成硬密封配合，密封锥度设置为1:7，兼顾密封性能与启闭操作的顺滑度，侧向设置流体进出口连接结构，底部设置定位支撑台阶，确保阀芯在阀腔内的轴向定位精度，各零件间的装配关系采用同轴、重合、间隙配合等约束完成虚拟装配，可在软件中模拟旋塞的启闭转动动作，验证结构运动过程中无干涉问题。设计思路围绕工业排出旋塞的实际使用需求展开，针对流体排放场景下的密封可靠性、操作便捷性、零件易加工性做了优化，将阀芯的导流通道设计为矩形通槽结构，降低流体通过时的阻力，密封锥面的加工基准与顶部操作端、底部定位轴保持同轴，减少加工过程中的装夹误差，各连接部位的尺寸均参考通用工业阀门的连接标准进行设计，确保该组件可适配同规格的通用旋塞阀阀体，具备实际工程应用的参考价值，模型同时导出了通用中间格式，可在不同三维软件间进行数据交互，满足不同设计场景的使用需求。
