酒吧开钢地板标准四棱光栅结构设计

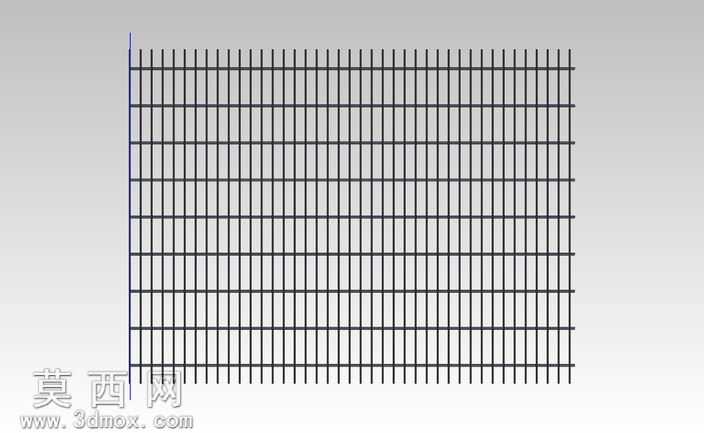

本模型为开钢地板标准四棱光栅，整体采用等距排布的竖向栅条搭配横向承托肋条的网格结构，建模过程严格遵循标注的尺寸参数执行，整体幅面规格为48英寸×36英寸，竖向承载栅条采用1.25英寸×1/8英寸的截面规格，横向跨栏肋条采用1/4英寸的截面规格，完全匹配开钢地板光栅的行业通用标准。建模阶段首先确定整体幅面的基准平面，以左下角为坐标原点绘制栅条排布的定位辅助线，保证每根竖向栅条的间距均匀一致，避免出现栅距偏差影响后续的透水、通风性能；竖向栅条采用拉伸特征生成，统一赋予碳钢材质属性，模拟真实钢材的哑光金属质感，栅条的棱边做微小的圆角处理，还原实际加工过程中的去毛刺工艺特征，避免尖锐棱边带来的安装使用风险。横向承托肋条与竖向栅条采用垂直相交的排布方式，建模时通过布尔运算实现肋条与栅条的嵌合固定，还原真实光栅的焊接装配结构，每道横向肋条的间距经过受力验算确定，保证整体结构在承受人员行走、设备放置的荷载时不会出现栅条变形、垮塌的问题。模型渲染阶段采用正交视角展示整体平面结构，清晰呈现栅格的排布规律，同时通过材质的光影变化区分竖向栅条与横向肋条的结构层次，让使用者能够直观判断结构的受力传递路径。设计过程中充分考虑酒吧场所的使用需求，均匀的栅格间隙既能够满足地面排水、杂物漏排的功能要求，又能够保证足够的承载面积，避免高跟鞋跟卡入、行走硌脚的问题，同时钢铁材质的光栅具备优秀的耐磨、抗腐蚀性能，能够适配酒吧场所高频率使用、液体泼洒的复杂使用场景。整个模型的结构完全按照实际生产的工艺逻辑搭建，所有构件的尺寸参数都经过标准化核对，既可以作为场景装饰的配套构件使用，也能够为同类型地板光栅的设计、生产提供参数参考，还原了标准钢格板类五金配件的典型结构特征。
