防水型钮子式切换开关三维结构设计

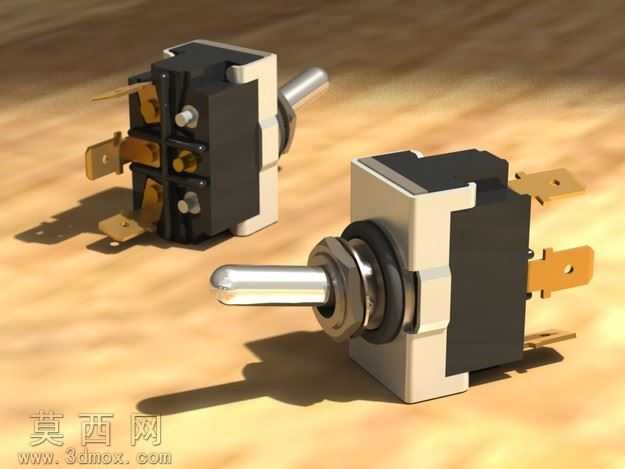

本作品为防水型钮子切换开关的三维数字化设计成果，建模阶段围绕开关的实际功能与防护特性展开，完整还原了产品的全部结构细节。建模过程中首先搭建开关的核心基座框架，采用绝缘耐高温的工程塑料材质设定，通过拉伸、切除、倒角等基础建模命令，精准还原基座上的触点安装位、固定卡扣槽以及密封嵌装槽，确保基座部分的尺寸精度完全匹配工业生产的实际公差要求。拨杆操作部分采用金属材质设定，表面做抛光金属质感处理，拨杆与基座的衔接处设计了多层密封结构，对应产品IP67的防水防护等级，建模时特意还原了密封胶圈的安装槽位、锁紧螺母的螺纹细节，以及拨杆摆动的限位结构，保证拨杆在两个切换档位间操作时的行程准确，无结构干涉。开关的接线端子部分采用导电铜材材质设定，还原了端子上的接线固定孔位、防松压纹细节，端子与基座内部触点的连接结构也做了完整呈现，可清晰看到内部静触点、动触点的接触配合结构，能够直观展示开关通断切换的工作原理。渲染阶段采用暖调光影环境，对金属拨杆、铜质端子做了金属反光材质调试，对塑料基座做了哑光磨砂质感处理，对密封胶圈做了橡胶材质的柔焦质感表现，通过光影投射突出开关各部件的结构层次，让整体模型的视觉效果贴近真实工业产品的实物质感。整个设计过程严格遵循钮子开关的工业设计规范，所有结构尺寸均参考同规格工业开关的实际参数设定，既保证了外观的还原度，也完整呈现了内部的功能结构，可用于电气设计选型参考、开关结构原理教学演示，也可作为相关电气设备装配建模的配套元件使用，模型结构完整无缺失，各部件的装配关系清晰，能够直接用于装配干涉检查、工程图导出等后续设计环节。
