公母规格杆端关节轴承三维设计

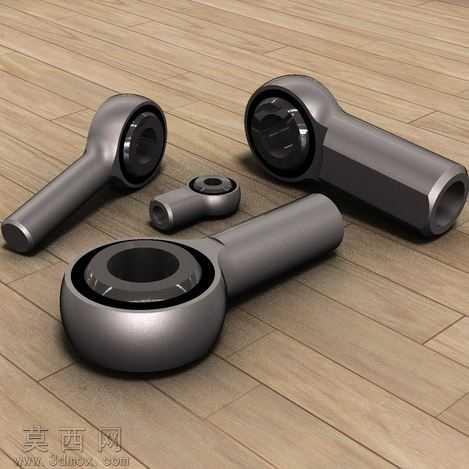

本次设计的杆端关节轴承系列模型，覆盖公制与英制多规格尺寸，规格范围从#10到3/4 UNC，共包含16款不同尺寸的杆端轴承模型，适配不同载荷、不同安装场景的机械连接需求。建模过程中严格遵循杆端关节轴承的工业设计标准，首先对杆端的柄部结构、内圈球头、外圈安装座进行分模块参数化建模，柄部的外螺纹参数完全匹配对应规格的UNC螺纹标准，螺纹牙型、螺距、大径小径尺寸均经过参数校验，确保模型可直接用于装配干涉校验。球头与外圈的配合间隙按照关节轴承的通用配合公差设置，还原杆端轴承可实现多角度摆动的运动特性，模型保留了轴承外圈的密封槽结构细节，可适配后续密封件的装配设计。渲染阶段采用金属磨砂材质模拟轴承的合金钢基体质感，对球头接触区域做了高光抛光材质处理，还原真实杆端轴承的表面处理工艺，木质地板的渲染场景搭配柔和的漫反射光照，清晰展现不同尺寸杆端轴承的比例关系与结构细节。设计过程中参考了标准杆端关节轴承的载荷分布特性，对柄部与外圈连接的过渡区域做了圆角优化，避免应力集中问题，所有模型的安装孔位、螺纹长度、球头直径均与实物尺寸1:1还原，既可以用于机械设计教学中的零部件结构演示，也可导入装配体中作为标准件完成整机的虚拟装配，帮助设计人员快速完成连杆机构、铰接部位的结构搭建，减少标准件重复建模的工作量，提升机械设计的整体效率。
