雪佛兰幻影概念车铝合金轮毂结构设计

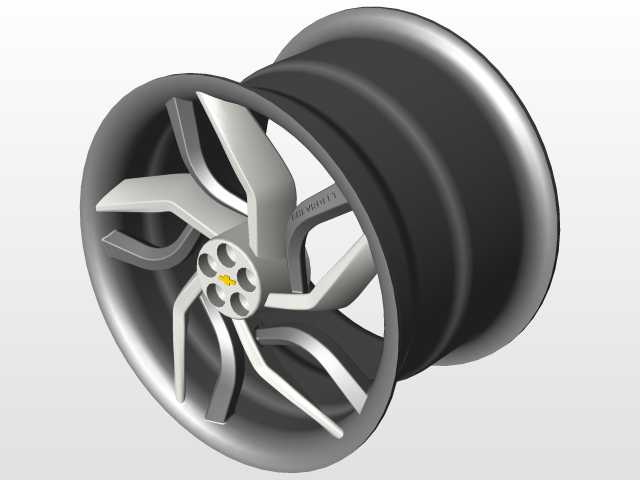

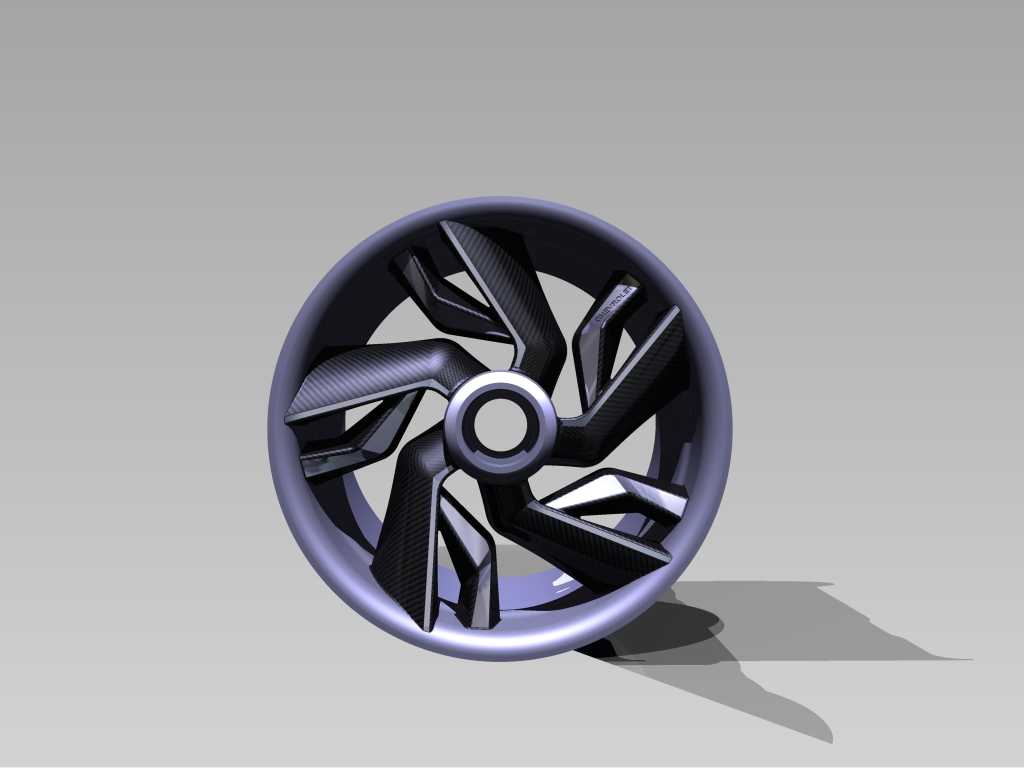

　　这款概念轮辋的设计首先围绕乘用车行走系统的实际工况展开，日常行驶中轮辋需要承担整车垂向载荷、转向时的横向力矩以及加减速过程中的扭矩传递，同时还要兼顾制动系统的散热空间预留，在概念车的开发场景中，这类轮辋除了满足基础的结构强度要求，还需要匹配整车的未来感设计语言，平衡视觉表现力与工程可行性。从结构布局来看，这款轮辋采用五辐式非对称镂空设计，辐条截面做了变厚度处理，靠近轮心安装座的位置辐条宽度更大，材料堆积更厚，用来分散螺栓连接点的集中应力，往轮缘方向延伸的过程中辐条逐渐收窄，同时做了折线型的造型切角，既可以在视觉上营造更强的运动感，也能在不额外增加轮辋整体重量的前提下，提升辐条的抗扭截面系数，应对激烈驾驶时的侧向冲击。

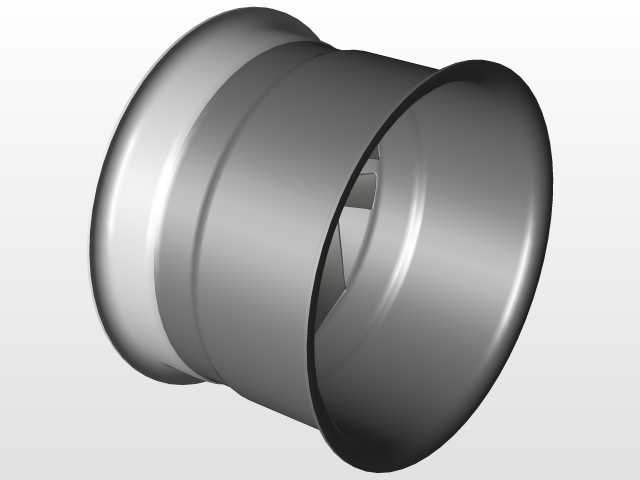

　　轮辋的安装边界完全匹配乘用车常规的五孔安装规格，中心定位孔的尺寸按照通用乘用车轮毂轴承的配合公差设计，螺栓孔的分布圆直径符合同级别车型的通用安装标准，不需要额外改装桥头就可以完成试装，轮缘部分采用常规的深槽轮辋结构，方便轮胎的拆装与维护，轮辋的宽度参数适配低扁平比的运动型轮胎，能够在概念车展示时呈现更贴地的视觉效果，同时也能保证高速行驶时轮胎的接地面积稳定性。设计过程中需要重点考虑辐条之间的镂空区域占比，镂空面积过大会导致轮辋整体刚度不足，经过颠簸路面时容易出现辐条变形甚至断裂的风险，镂空面积过小则会增加不必要的簧下质量，影响整车的操控响应速度，同时还会遮挡刹车卡钳与刹车盘的散热风道，长时间制动时容易出现热衰减问题。

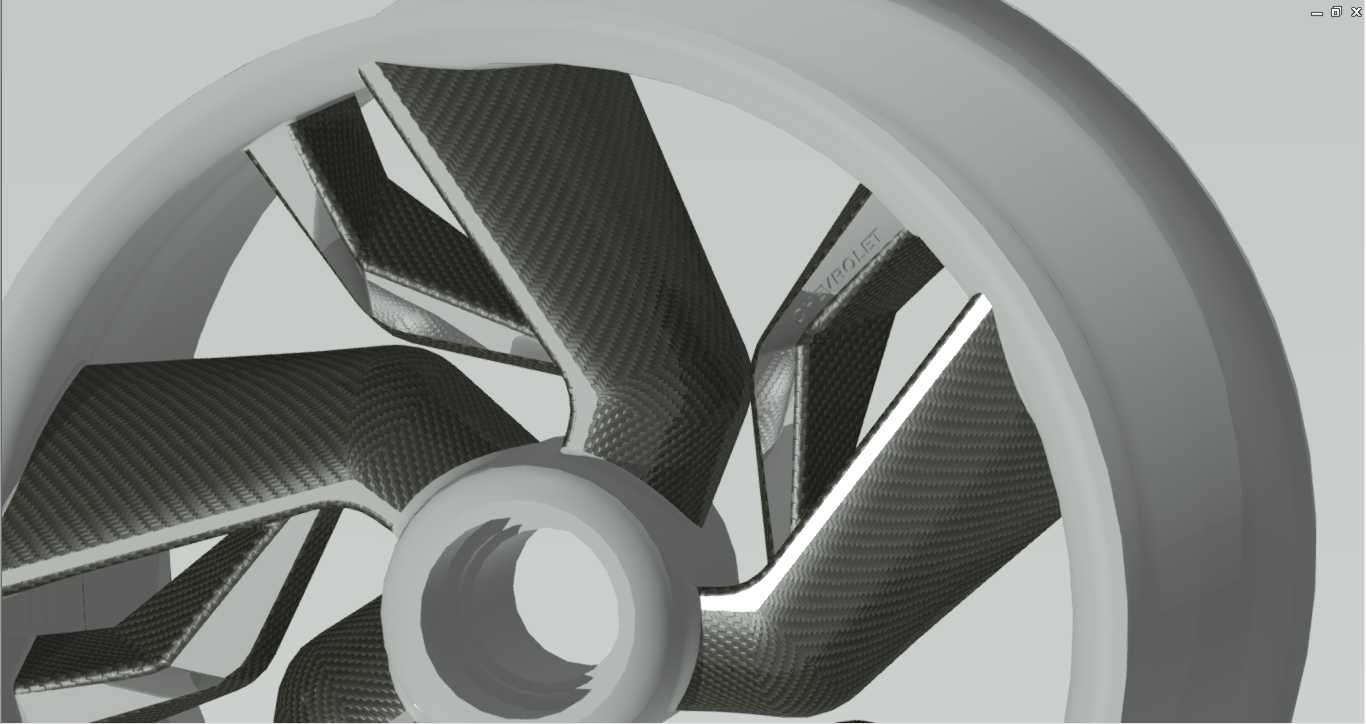

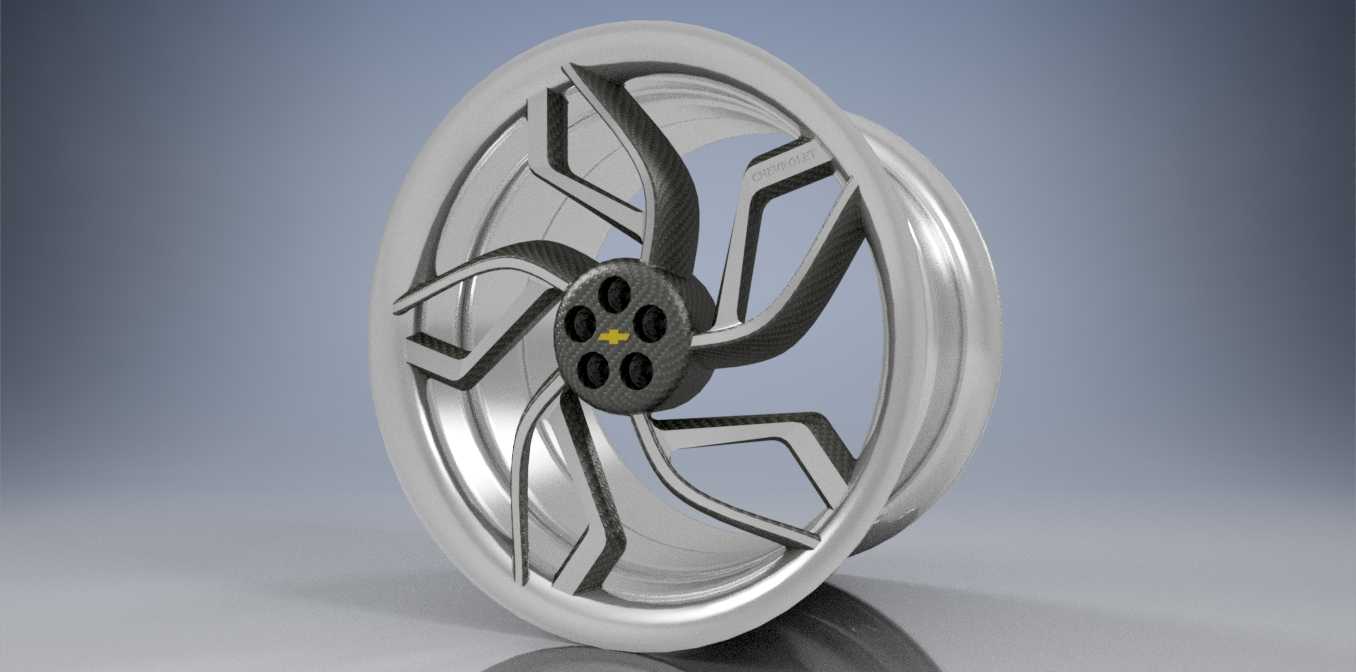

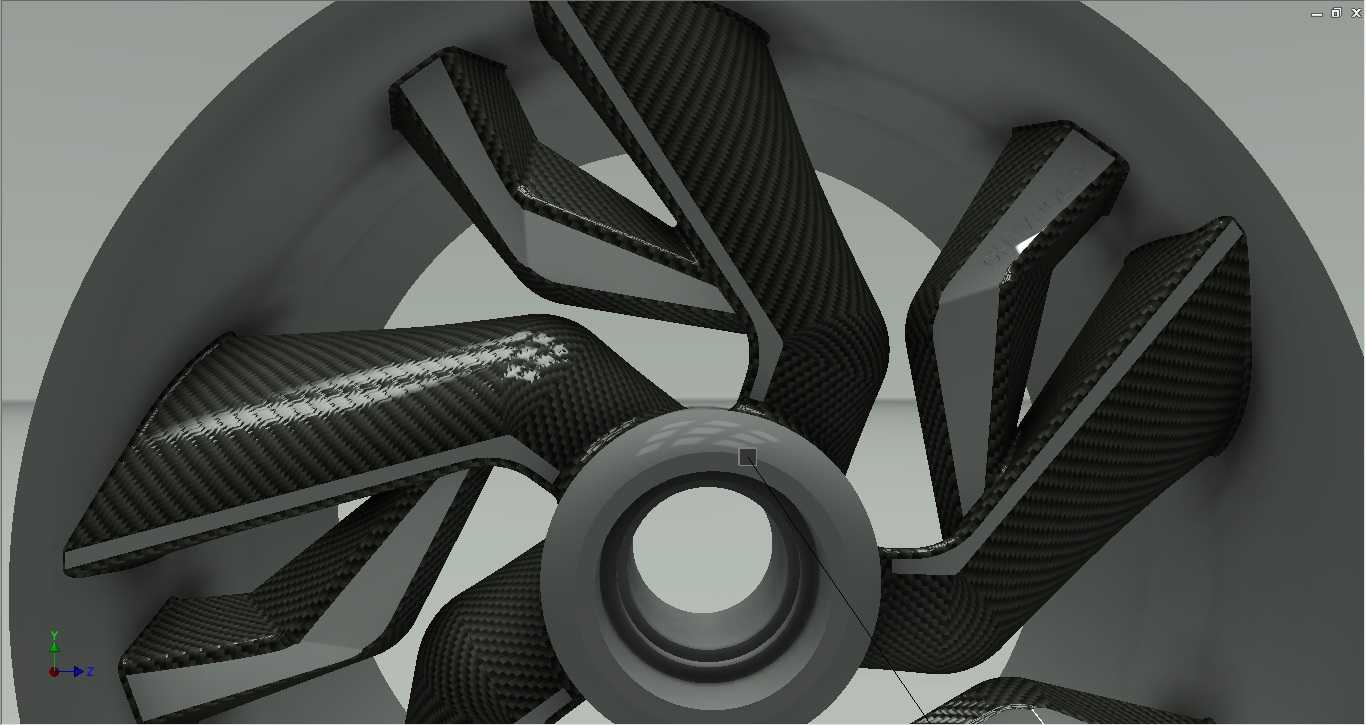

　　这款轮辋的辐条造型采用了类似碳纤维纹理的表面处理分区，在实际量产可行性验证中，这类分区可以采用铝合金基体加局部碳纤维饰板包覆的工艺实现，既能够保留铝合金材料优秀的抗冲击性能与成本优势，也能通过碳纤维材质的视觉特征提升整车的科技感，轮心的装饰盖区域预留了品牌标识的安装位，尺寸与常规车型的轮毂盖通用，不需要单独开模制作专属配件。在轮辋的气动性能设计上，辐条的折线切面做了特定的倾角设计，车辆行驶时辐条转动可以引导气流顺着辐条表面流向刹车盘区域，带走制动产生的热量，相比传统的平直辐条设计，这种造型能够提升制动系统的散热效率约15%左右，同时还能减少轮腔内部的乱流，降低整车的风阻系数。轮辋的轮缘部分做了加厚的防脱圈结构设计，

　　即使在轮胎气压不足的情况下行驶，也能避免轮胎与轮辋发生相对位移，提升行驶安全性，轮辋的内侧预留了胎压监测传感器的安装位，适配主流的内置式胎压监测装置，不需要额外修改结构就可以完成传感器的装配。从材料选型的角度来看，这类概念轮辋如果用于展示样车，可以采用低密度的铝合金材料通过低压铸造工艺制作毛坯，再经过CNC精加工完成造型细节的处理，表面采用抛光加局部熏黑的处理工艺，突出辐条的造型层次感，如果后续要转化为民用量产部件，还可以通过有限元分析对辐条的厚度做进一步的拓扑优化，在满足强度要求的前提下进一步降低重量，提升整车的燃油经济性或者电驱车型的续航表现。需要注意的是，这类大尺寸的概念轮辋在匹配实车时，需要同步调整悬架的减震器阻尼与弹簧刚度，因为大尺寸轮辋搭配低扁平比轮胎会降低胎壁的缓冲能力，过硬的悬架设定会导致行驶时的颠簸感明显提升，同时还要校核转向时的轮胎跳动间隙，避免满打方向时轮胎与翼子板内衬发生剐蹭。
