涡轮螺旋桨航空发动机结构展示三维模型

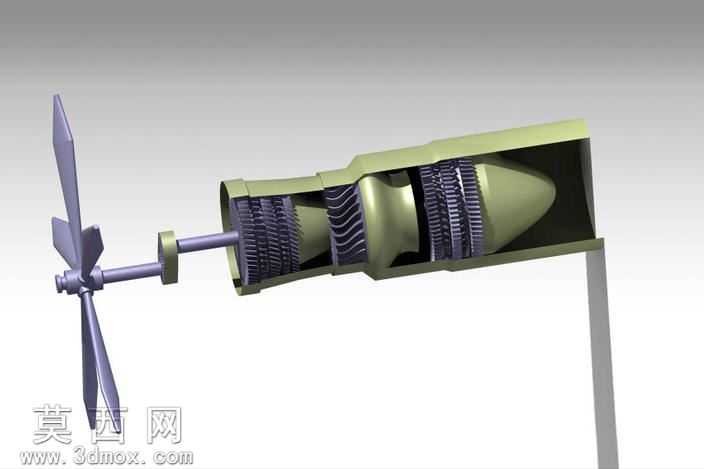

本模型为涡轮螺旋桨航空发动机的剖视展示三维建模作品，建模过程中优先还原发动机的核心工作逻辑与部件装配关系，采用半剖视的呈现形式，将发动机外壳做剖切处理，清晰展现内部的层级结构与部件排布。建模阶段首先完成整体轮廓的比例校准，参考真实涡桨发动机的尺寸比例确定进气端、压气机段、燃烧室段、涡轮段、排气端以及前部螺旋桨组件的相对位置，保证各段衔接处的同轴度符合机械设计规范。前部螺旋桨部分采用多叶片曲面建模，精准还原桨叶的翼型扭转角度与叶根的安装结构，桨叶与动力输出轴的连接部位做了细节刻画，还原桨毂的固定结构与轴系的传动衔接关系。内部压气机与涡轮组件采用层级阵列建模方式，还原多级叶片的排布规律，每一级叶片的安装角度、叶型轮廓都做了差异化处理，对应不同工作段的气流导向需求，叶片与轮盘的连接结构、各级轮盘之间的隔套结构都做了清晰呈现。外壳部分采用金属质感材质渲染，还原航空发动机机匣的哑光金属质感，内部叶片与轴系采用差异化的金属材质区分，通过明暗对比突出内部结构的层级关系，螺旋桨桨叶采用略带金属光泽的材质，还原真实桨叶的材质特性。设计思路上以结构教学展示为核心目标，没有过度追求外观的冗余细节，而是将建模重心放在核心工作部件的还原上，通过半剖的形式让观看者可以直观理解涡桨发动机从进气、压气、燃烧做功到涡轮带动螺旋桨输出动力的完整结构逻辑，各部件之间的装配间隙、连接关系都符合机械装配的基本规范，既保证了模型的视觉展示效果，也准确传递了涡轮螺旋桨发动机的核心结构特征，可用于航空动力结构认知、原理展示等相关场景。
