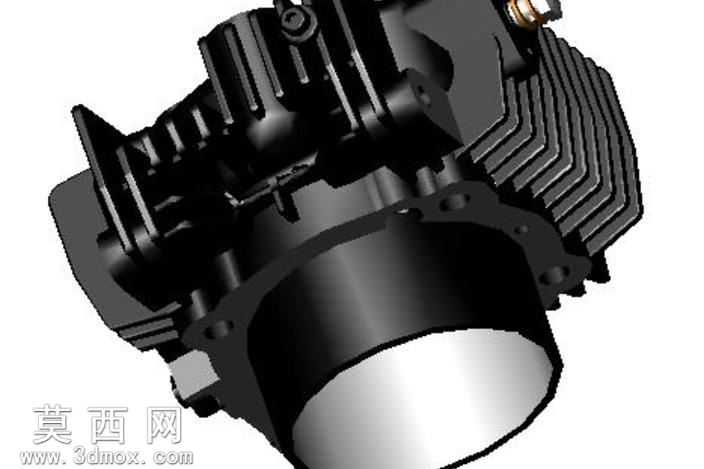

杜卡迪M900水平单缸发动机缸筒三维建模

本模型为杜卡迪M900车型配套的水平布置单缸发动机缸筒组件，建模过程以实机测绘的结构尺寸为核心依据，采用自底向上的装配建模思路完成整体构建。建模初期首先梳理缸筒组件的层级装配关系，将整体结构拆分为缸筒主体、散热鳍片组、安装定位凸台、油路接口、密封配合面等独立特征模块，优先绘制各模块的二维截面草图，对草图的尺寸约束、几何约束进行逐一校验，避免过约束或欠约束导致的特征失真。缸筒主体部分采用旋转凸台特征生成基础圆柱腔体，针对内壁的珩磨纹理配合区域，单独提取内壁曲面做等距偏移处理，预留出活塞环配合的公差间隙，同时对缸筒上端的燃烧室配合面做倒角与密封槽特征刻画，还原缸垫安装的定位结构。外侧的散热鳍片组采用阵列特征完成批量生成，每一片鳍片的厚度、倾斜角度、间距都严格参照实机散热结构设计，对鳍片与缸筒主体的衔接位置做圆角过渡处理，既还原真实铸件的工艺特征，也避免建模过程中出现尖锐几何错误。缸体周边的安装凸台采用拉伸凸台配合孔特征制作，每个螺栓安装孔的沉头深度、孔径尺寸都对应通用紧固件的装配规格，同时在凸台与缸体衔接处添加加强筋特征，还原铝合金缸体的强度强化结构。针对缸体上的油路通道、传感器安装孔位，采用异形拉伸切除特征完成内部通道构建，对孔口的密封锥面做精准的角度刻画，保证结构与实际零部件的装配逻辑完全一致。材质渲染阶段，缸体主体赋予磨砂铝合金材质，调整材质的粗糙度、金属度参数还原铸铝缸体的哑光金属质感，散热鳍片的边缘做轻微的高光处理，模拟长期使用后的轻微磨损质感，安装孔位的内壁赋予略微深色的金属材质，区分加工面与铸造面的视觉差异。整体模型完成后进行全局干涉检查，确认各特征之间无重叠、无破面，装配基准面与实际发动机的安装定位基准完全重合，可用于发动机结构教学、改装设计参考、动力系统装配模拟等场景，完整还原了水平布置单缸发动机缸筒的结构特点与工艺细节。
