V型八缸汽车发动机结构三维建模作品

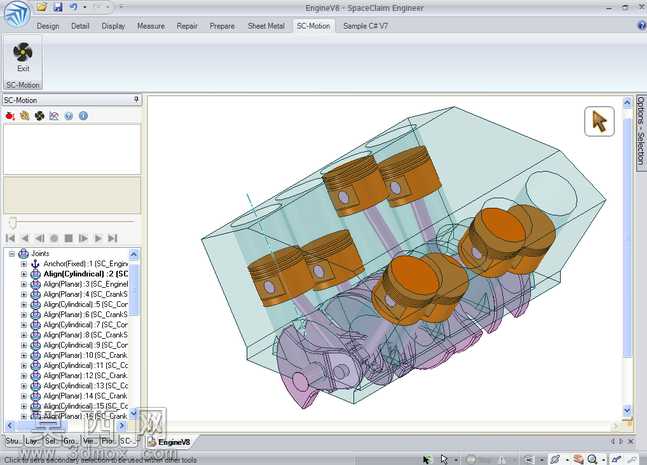

本作品为V型八缸内燃机的全参数化三维结构建模成果，建模过程严格遵循V8发动机经典90度夹角布局的工程设计规范，完整还原了量产V8动力单元的核心结构逻辑。建模阶段以实体特征建模为核心手段，先完成缸体主体的基础轮廓搭建，按照V型对称排布规则定位两侧共八组气缸腔体，精准控制缸心距、缸壁厚度、曲轴安装位的尺寸公差，保证各气缸轴线夹角符合V8引擎的经典设计参数，为后续组件装配提供精准的基准定位。在核心运动部件建模环节，逐一完成活塞、活塞环、连杆、曲轴、气门组件的独立参数化建模：活塞部分还原了顶部燃烧室凹坑、活塞销座、环槽的细节结构，根据不同部件的功能属性匹配对应材质表现，活塞顶部采用耐高温铝合金材质质感，缸套部分设置合金铸铁的金属纹理，曲轴与连杆采用高强度锻钢的哑光金属材质，缸体外侧设置铸铝的粗糙金属质感，透明外罩部分采用高透亚克力材质，既清晰展示内部结构布局，又通过材质区分强化不同部件的功能辨识度。装配阶段严格按照内燃机实际装配逻辑完成组件配合，通过同轴、重合、距离等装配约束完成活塞与连杆、连杆与曲轴轴颈、曲轴与缸体主轴承座的精准配合，保证八组活塞连杆组件在曲轴上的相位角符合V8发动机的点火顺序排布，避免运动干涉问题。作品还完成了运动仿真模块的前置配置，通过添加旋转驱动、运动副约束，可实现曲轴旋转带动活塞往复运动的完整工况模拟，直观展示四冲程内燃机的工作循环过程，建模过程中对各部件的配合间隙做了工程化预留，既保证三维展示的结构完整性，也符合实际机械设计的公差要求，整体模型结构层级清晰，特征树逻辑规整，可用于内燃机结构教学、动力总成方案展示、机械原理演示等多个场景，完整呈现了V8发动机从缸体基础到运动组件的全结构设计细节，还原了大排量V型引擎紧凑布局、动力输出平顺的结构特点。
