诺基亚Lumia820弧形纹理手机保护壳结构设计

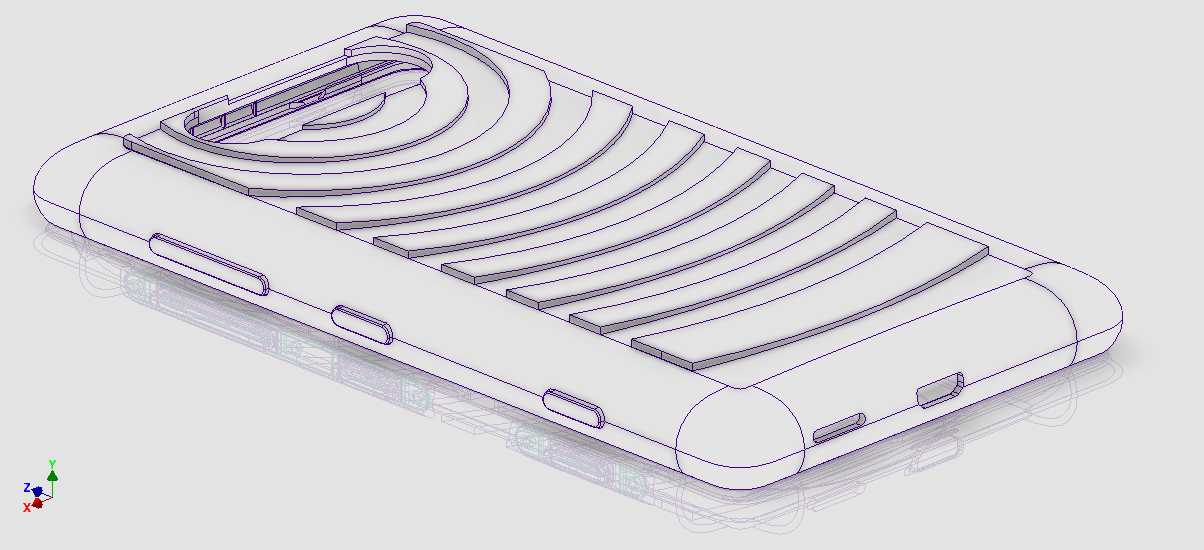

　　这款手机保护壳的设计围绕诺基亚Lumia820机型的机身轮廓展开，在做结构匹配前首先要完成机身三维数据的逆向校核，确认机身侧边按键、摄像头开孔、底部接口的位置公差，所有避让位的单边间隙控制在0.15mm以内，避免装配后出现按键卡滞、开孔偏移的问题。日常使用场景中，手机跌落时的冲击力主要集中在四个边角，因此这款壳体的边角位置做了加厚的圆弧过渡，厚度比侧边壳体高出0.8mm，跌落时冲击力会先接触加厚的边角结构，通过弧形面分散冲击载荷，避免直接磕碰机身本体。

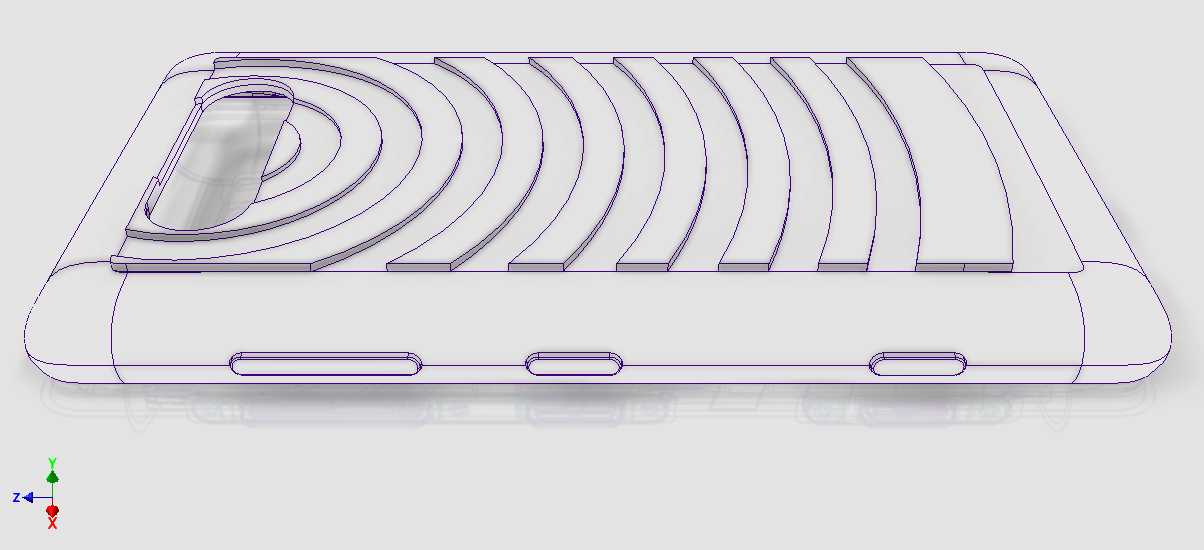

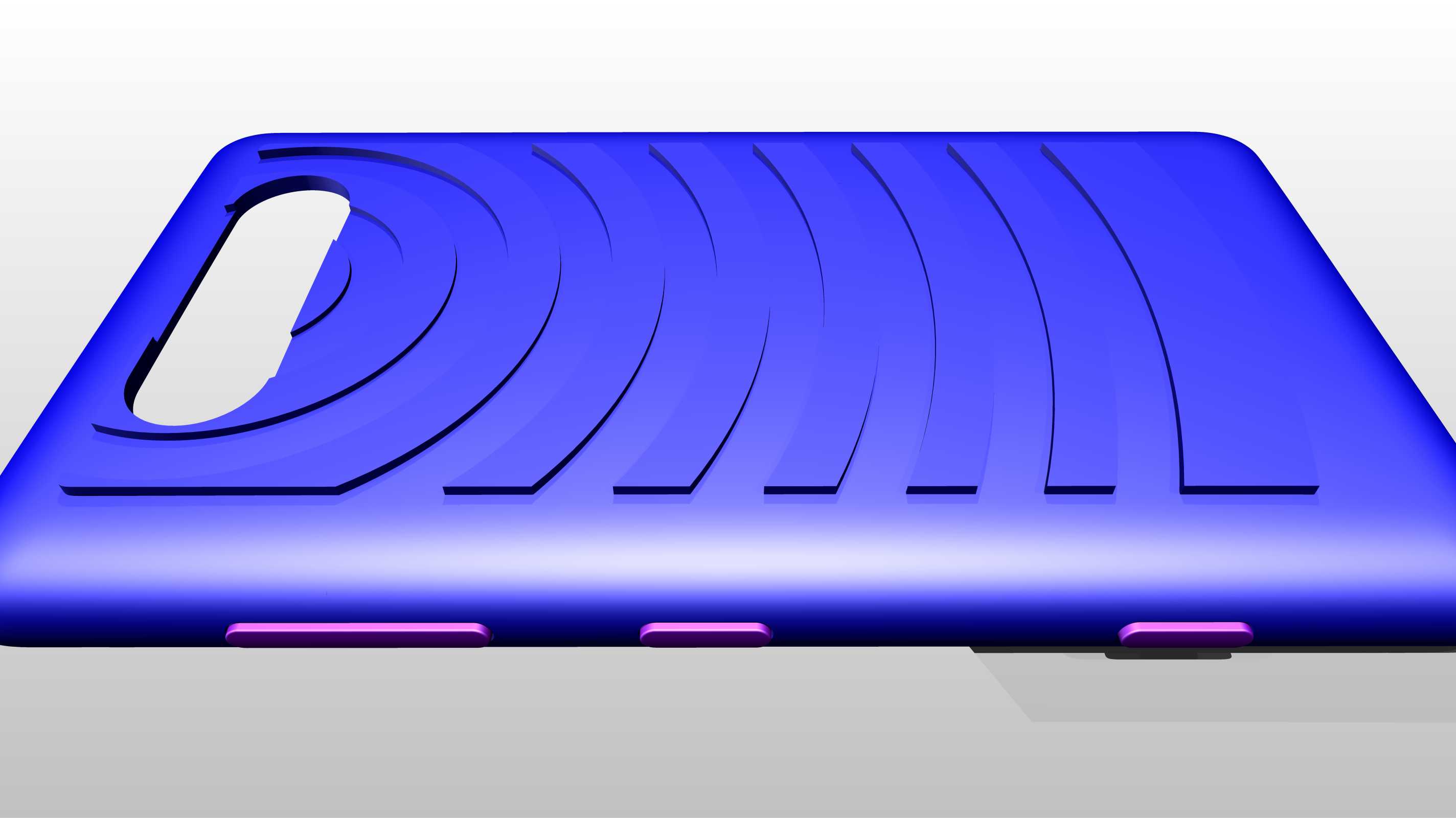

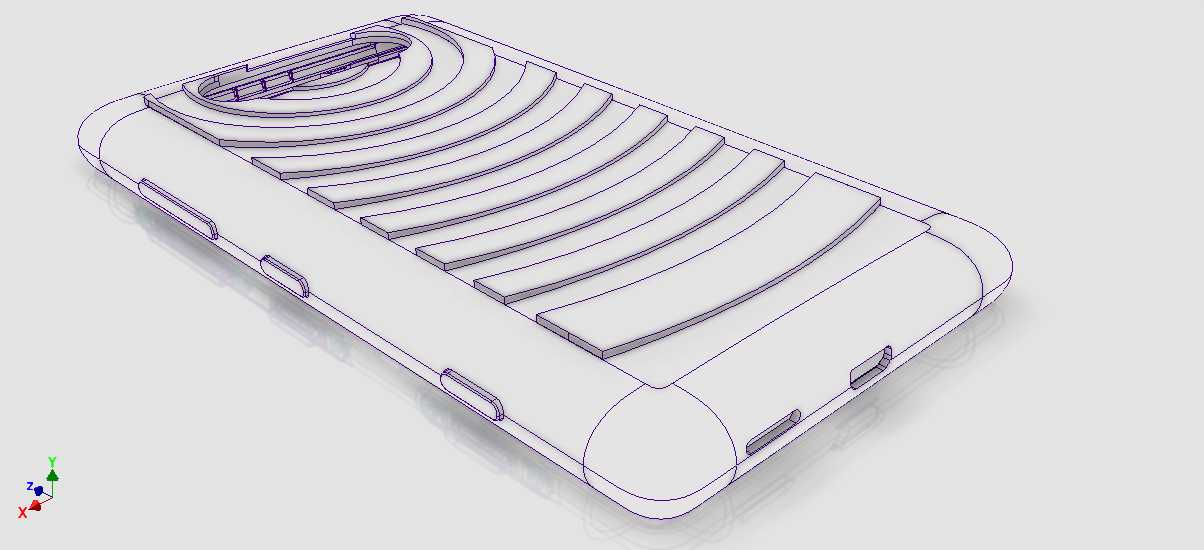

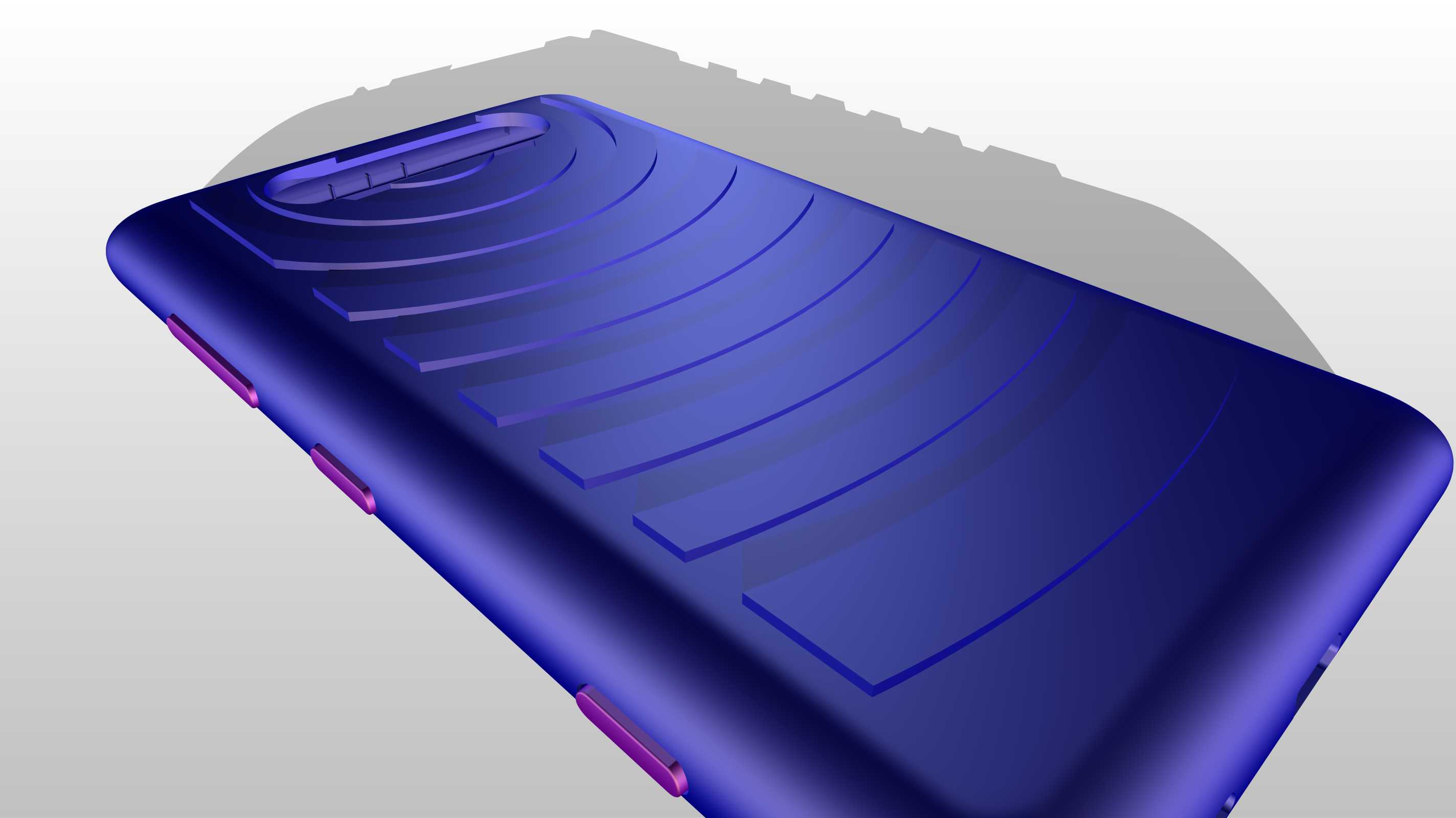

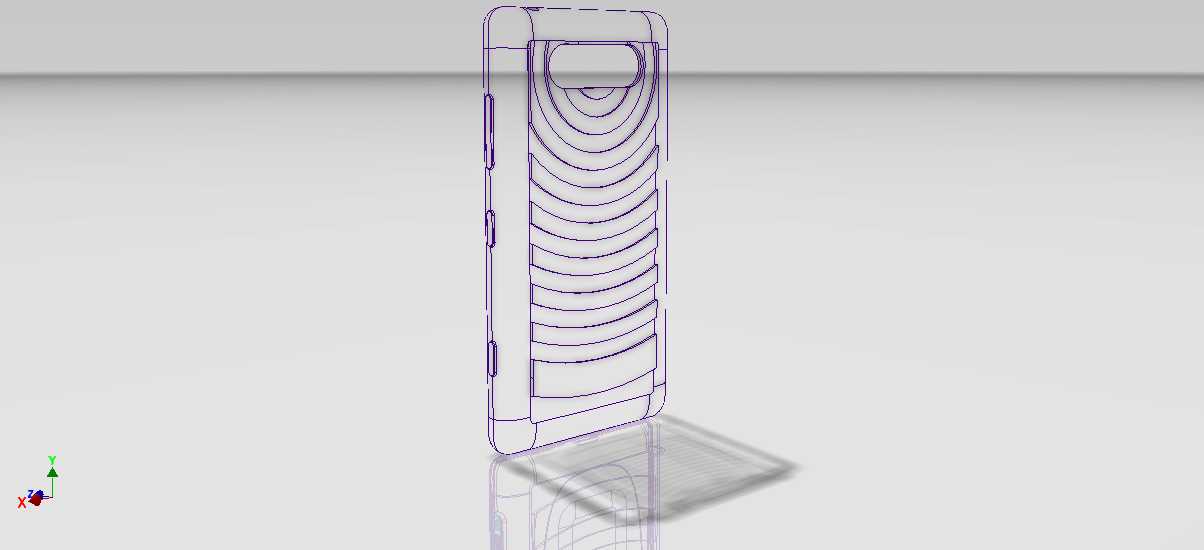

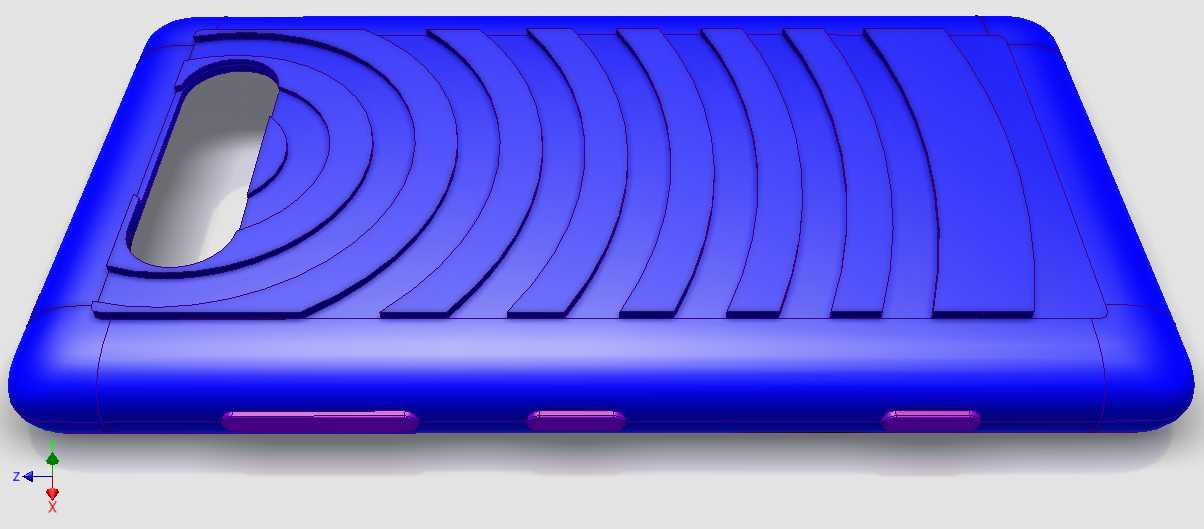

　　壳体背面的弧形条纹结构并非单纯的外观装饰，每一条弧形凸起的高度控制在0.6mm，相邻条纹的间距为4.2mm，握持时手指刚好能卡入条纹间隙，增加手掌与壳体之间的摩擦力，减少日常使用中手机滑落的概率；同时条纹之间的凹槽形成了空气流通层，手机长时间运行发热时，背面与接触面之间不会完全贴合，能留出一定的散热间隙，避免热量堆积。做结构设计时需要考虑注塑成型的工艺性，所有弧形条纹的拔模角度设置为1.5度，条纹根部做R0.2mm的圆角过渡，避免注塑时出现应力集中导致的翘曲变形，也能减少模具加工时的电极损耗，提升量产时的良品率。

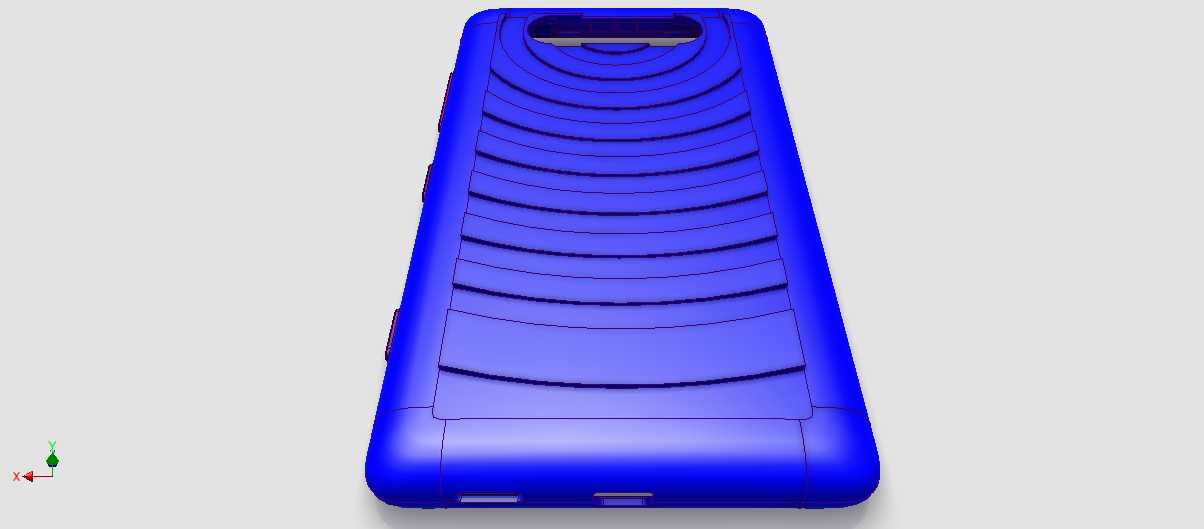

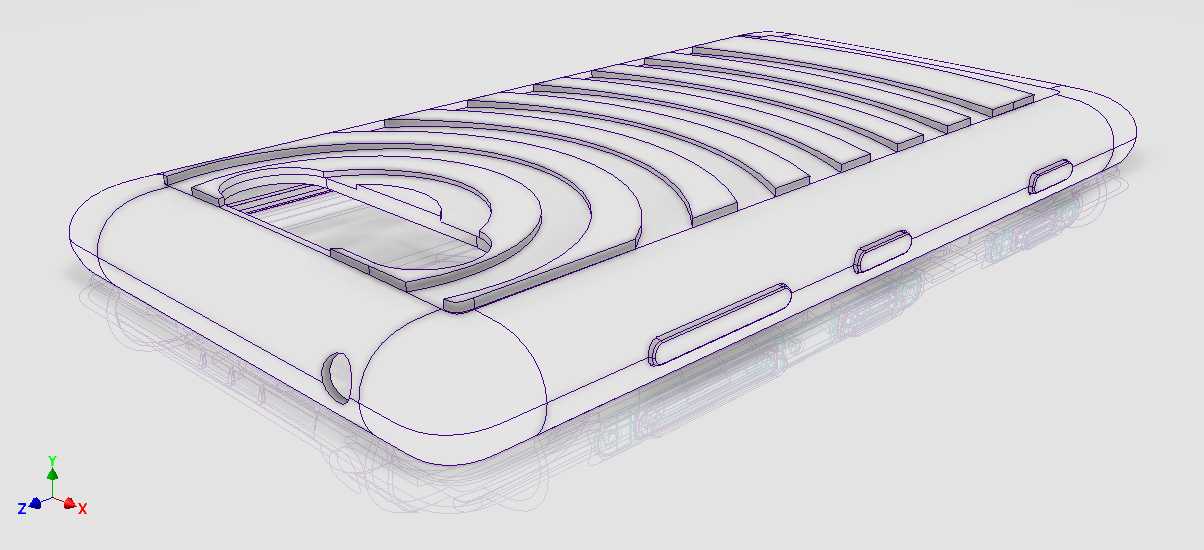

　　侧边的按键位置做了一体式的凸点设计，凸点的按压行程控制在0.3mm，按压反馈力度与机身原生按键的手感保持一致，不需要单独组装按键配件，减少装配工序的同时也避免了按键脱落的风险。摄像头位置的开孔做了高出镜头表面0.5mm的围边，手机背面朝下放置时，镜头表面不会直接接触桌面，避免镜头镜片被刮花；围边的内侧做了斜角过渡，不会遮挡闪光灯的补光范围，避免夜间拍摄时出现光晕问题。

　　壳体的整体壁厚均匀控制在1.2mm，既保证了壳体的结构强度，日常挤压不会出现明显变形，也不会因为壁厚过大导致整体重量过高，增加长时间握持的负担。内壁的四个边角位置做了微型的缓冲凸点，凸点高度0.1mm，装配后凸点与机身表面轻微接触，既可以避免壳体与机身硬接触产生的磨损，也能让壳体与机身之间保持微小的间隙，抵消注塑成型时的微小尺寸公差，提升不同批次壳体的装配适配性。

　　在做外观曲面构建时，所有弧形条纹的曲率与机身背面的弧度保持连续，从侧边到背面的过渡面做G2连续处理，握持时不会有明显的棱角硌手感，边缘位置做了0.3mm的圆角抛光，避免边缘锋利划伤手掌。设计过程中还需要考虑材料的收缩率，若采用TPU材质生产，收缩率取1.2%进行尺寸补偿，若采用PC材质则取0.5%的收缩率，保证不同材质生产的壳体都能与机身紧密贴合，不会出现松垮或者装配过紧的问题。

　　实际使用中，这类保护壳除了基础的防刮防摔作用，背面的弧形纹理还能减少指纹残留，光滑平面的壳体握持时很容易留下汗渍和指纹，条纹结构的接触面更小，汗渍会留在凹槽内，不会在表面形成明显的指纹痕迹，日常使用不需要频繁擦拭表面。同时条纹的弧形走向顺着手机握持时的手指施力方向，单手握持时拇指操作屏幕的过程中，手掌的受力点刚好落在条纹凸起上，长时间握持操作也不会出现打滑的问题。
