乘用车七辐铝合金轮毂结构设计方案

　　日常做整车底盘行走系统匹配时，轮毂是连接轮胎与车桥轴头的核心承载部件，这个七辐式铝合金轮毂的结构设计，首先要兼顾簧下质量控制与动态载荷下的结构强度，不能只追求外观造型忽略实际行驶中的受力需求。先从安装边界说起，这款轮毂的中心定位孔采用台阶式结构，与轴头法兰的配合公差选H7/k6过渡配合，保证高速转动时的同轴度，避免出现径向跳动引发的方向盘抖动问题；周围均匀分布的五个螺栓孔，孔位分度圆直径严格匹配主流A级乘用车的轴头参数，螺栓孔周边做了2mm深度的沉台设计，一方面给轮毂螺栓的球面螺母留出贴合面，保证锁紧时的接触面积足够，避免长期行驶后螺栓松动，另一方面沉台结构可以分散螺栓预紧力带来的局部应力，防止孔位周边出现应力集中导致的开裂。

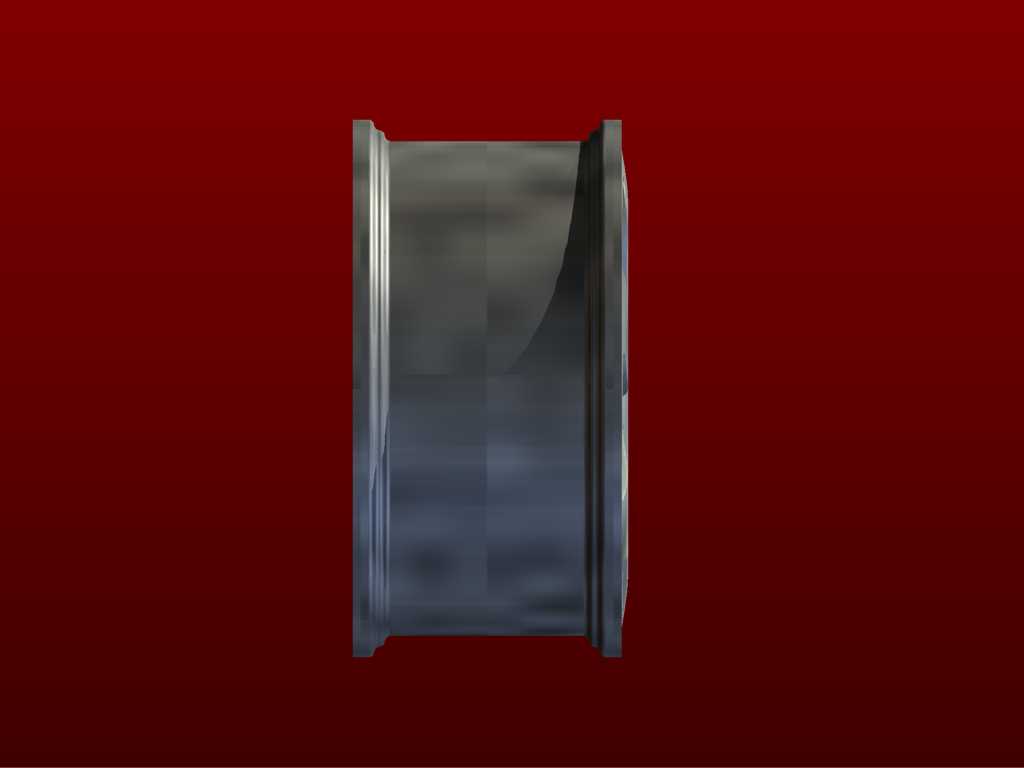

　　轮辋部分采用常规的深槽式结构，槽底的倾斜角度与胎圈座的圆角半径完全符合乘用车轮胎的装配标准，方便轮胎拆装的同时，保证轮胎充气后胎圈能紧密贴合在轮辋座上，不会在急加速、急制动或者过弯侧向受力时出现轮胎脱圈的风险；轮辋边缘的轮缘部分做了加厚处理，高度比普通低滚阻轮毂高3mm，应对日常行驶中遇到路肩剐蹭时，能优先承受冲击力，避免直接损伤轮辋密封面导致轮胎慢漏气。轮辐的设计是这款轮毂的核心部分，七根等距分布的弯辐造型，不是单纯的外观流线设计，每根轮辐的截面都采用变厚度设计，靠近轮心安装盘的位置厚度达到18mm，往轮辋方向延伸时逐渐过渡到12mm，这种渐变厚度的结构，刚好匹配轮毂转动时的应力分布——轮心位置承受的弯矩、扭矩最大，

　　加厚设计能提升整体刚性，靠近轮辋的位置受力更小，减薄处理可以有效降低整体重量，把簧下质量控制在合理区间，提升整车的悬挂响应速度。轮辐之间的镂空区域，除了减重作用，还要兼顾刹车系统的散热需求，镂空的开口面积经过测算，车辆行驶时的气流能顺着辐条的曲面导向刹车卡钳与刹车盘位置，带走频繁制动产生的热量，避免刹车热衰减；同时辐条的曲面造型做了圆角过渡，没有尖锐的棱角，一方面是铸造脱模时的工艺需求，减少铸造缺陷，另一方面也能降低行驶时的风阻，减少不必要的空气紊流。做结构校核的时候，要重点考虑几个实际工况：首先是垂直冲击工况，模拟车辆以一定速度通过减速带或者坑洼路面时，轮毂承受的瞬时垂直冲击载荷，轮辐与安装盘的连接位置做了R8的大圆角过渡，

　　避免应力集中，保证冲击下不会出现辐条断裂；其次是扭转工况，急加速或者急制动时，扭矩从轴头通过螺栓传递到轮毂，再带动轮胎转动，螺栓孔周边的加强筋结构能有效分散扭矩，避免孔位开裂；还有侧向受力工况，车辆高速过弯时，轮毂承受侧向的离心力，轮辋与轮辐的连接位置的加强结构，能保证轮辋不会出现侧向变形，保证轮胎的接地面积稳定。另外这款轮毂的材质选用铸造铝合金，表面的金属质感处理不是单纯为了美观，致密的表层处理能提升铝合金的抗腐蚀能力，应对日常行驶中遇到的雨水、融雪剂等腐蚀介质，延长使用寿命；轮辋上的气门嘴安装孔位置做在两辐之间的槽底位置，避开受力集中区，同时方便后续充气、胎压监测传感器的安装。在实际整车匹配中，这款轮毂适配17寸规格的乘用车真空胎，偏距参数经过调校，保证轮胎安装后不会超出翼子板边界，同时不会与内侧的悬挂摆臂、减震器、刹车卡钳出现运动干涉，打满方向时的转动间隙留足20mm以上，应对不同使用场景下的悬架跳动、转向动作都不会出现部件剐蹭。很多新手做轮毂设计时容易只关注辐条的外观造型，忽略实际的安装边界与受力分布，要么螺栓孔位置强度不足导致长期使用后开裂，要么轮辋槽深不够导致轮胎拆装困难，要么散热开口设计不合理导致刹车热量堆积，这款轮毂的结构在造型与实用性能之间做了平衡，既满足民用乘用车的外观审美需求，也完全满足日常道路行驶的结构强度、装配适配、散热减重等实际工程需求。
