仿生297款五辐亮面汽车轮毂结构设计

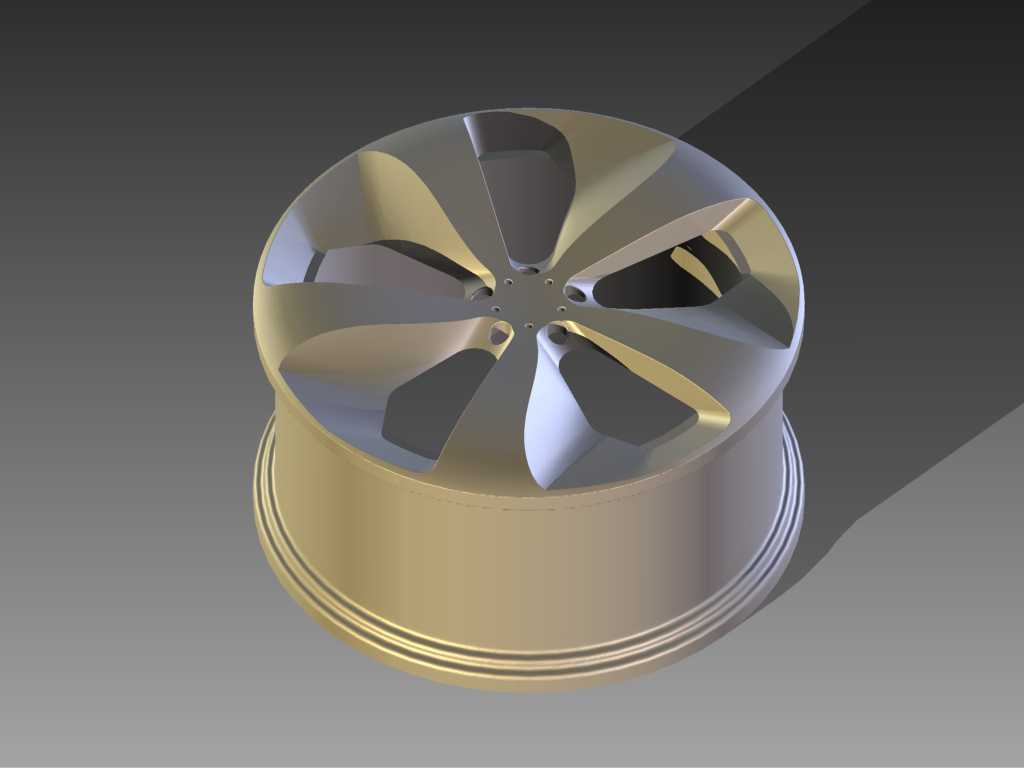

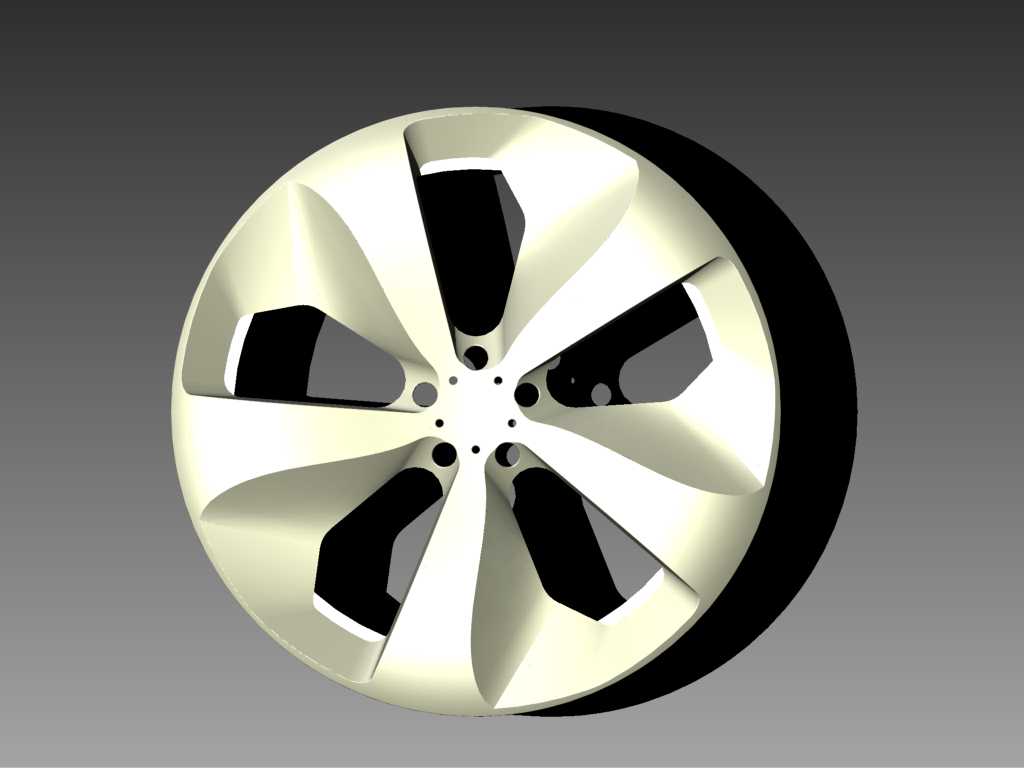

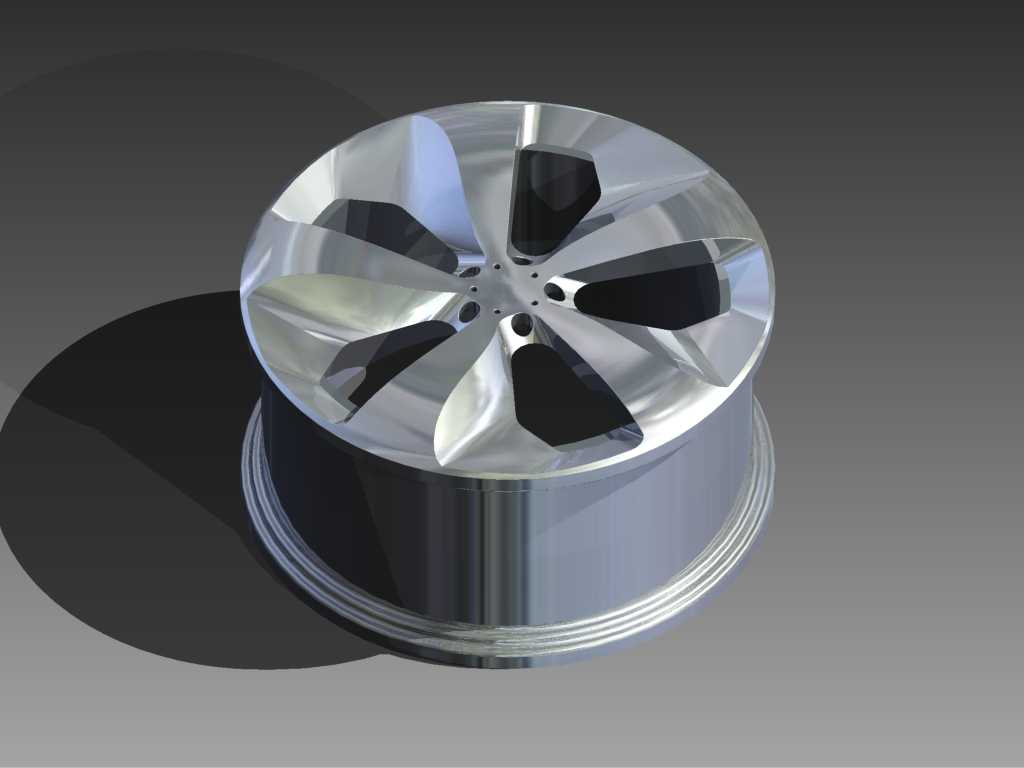

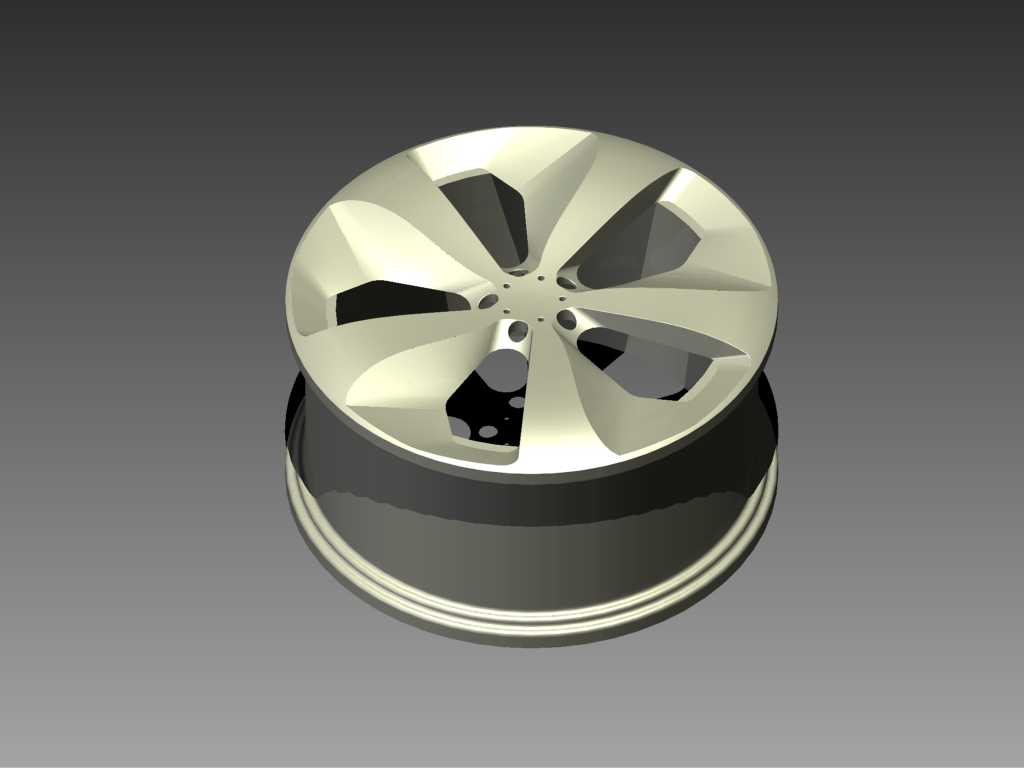

　　这款轮毂的造型参考了经典297型乘用车的轮毂设计语言，采用五组大切面辐条布局，辐条表面做了大弧度抛光亮面处理，相邻辐条之间预留了大尺寸镂空区域，这类结构首先是为制动系统留出足够的散热风道——日常行驶中频繁制动产生的热量，可以顺着辐条间隙快速导出，避免制动盘因持续高温出现热衰减，影响制动效能。从安装边界来看，轮毂中心的定位孔采用乘用车通用的台阶式中心孔设计，周围均匀分布五个螺栓安装孔，孔位的节圆直径匹配主流家用前驱车型的轮毂安装参数，安装面做了平整的机加工贴合面，保证轮毂与半轴法兰盘完全贴合，避免高速行驶时出现轮毂抖动的问题。轮辋部分采用深槽式结构，边缘的胎圈座位置做了多层凸起的安全凸缘，当轮胎遭遇突发失压时，凸缘可以卡住轮胎胎圈，

　　避免轮胎直接从轮辋上滑脱，提升极端工况下的行驶安全性。设计过程中，辐条的受力分布做了针对性优化：每根辐条从中心安装盘位置向外延伸时，截面厚度逐步过渡，靠近中心的位置厚度更大，承担车辆传递过来的垂直载荷与转向时的横向载荷，靠近轮辋的位置厚度收窄，配合大切面造型降低整体重量，实现强度与轻量化的平衡。亮面抛光的辐条表面除了视觉效果之外，实际使用中也更容易清理附着的刹车粉尘与路面污渍，降低日常维护的难度。这类轮毂主要适配家用紧凑型、中型乘用车，既可以作为原厂替换件的设计参考，也可以用于改装场景的结构验证，建模过程中还原了轮辋的气门嘴安装位细节，气门嘴孔位设置在两辐条之间的轮辋凹槽位置，避免充气操作时与辐条产生干涉，

　　同时也不会破坏辐条的整体受力结构。轮辋的内侧预留了平衡块安装的平整区域，方便轮胎装配后做动平衡校正，保证高速旋转时的动平衡精度，减少行驶过程中的方向盘抖动与轮胎异常磨损。从结构强度角度，五辐对称的布局本身就具备较好的载荷均匀性，每个辐条承担的载荷差值更小，相比多辐细条设计，大切面辐条的抗冲击能力更强，在经过路面坑洼、减速带等冲击工况时，不容易出现辐条变形、开裂的问题。镂空区域的尺寸也经过校核，在保证辐条强度的前提下尽可能增大通风面积，除了制动散热之外，行驶中气流穿过镂空区域也可以带走轮毂轴承部位的热量，延长轴承的使用寿命。轮辋与辐条的连接位置做了大圆角过渡，避免应力集中，这个位置是轮毂受力的薄弱区域，圆角过渡可以分散车辆过弯、

　　颠簸时产生的集中应力，提升轮毂的整体疲劳寿命。建模时还原了轮毂表面的所有机加工特征，包括辐条表面的抛光切面角度、轮辋边缘的滚花标识区域、安装面的沉孔倒角，这些细节都是实际生产加工中必须保证的尺寸要素，比如螺栓孔的倒角可以避免安装螺栓时刮伤螺栓螺纹，也能让螺栓垫圈与安装面更贴合。
