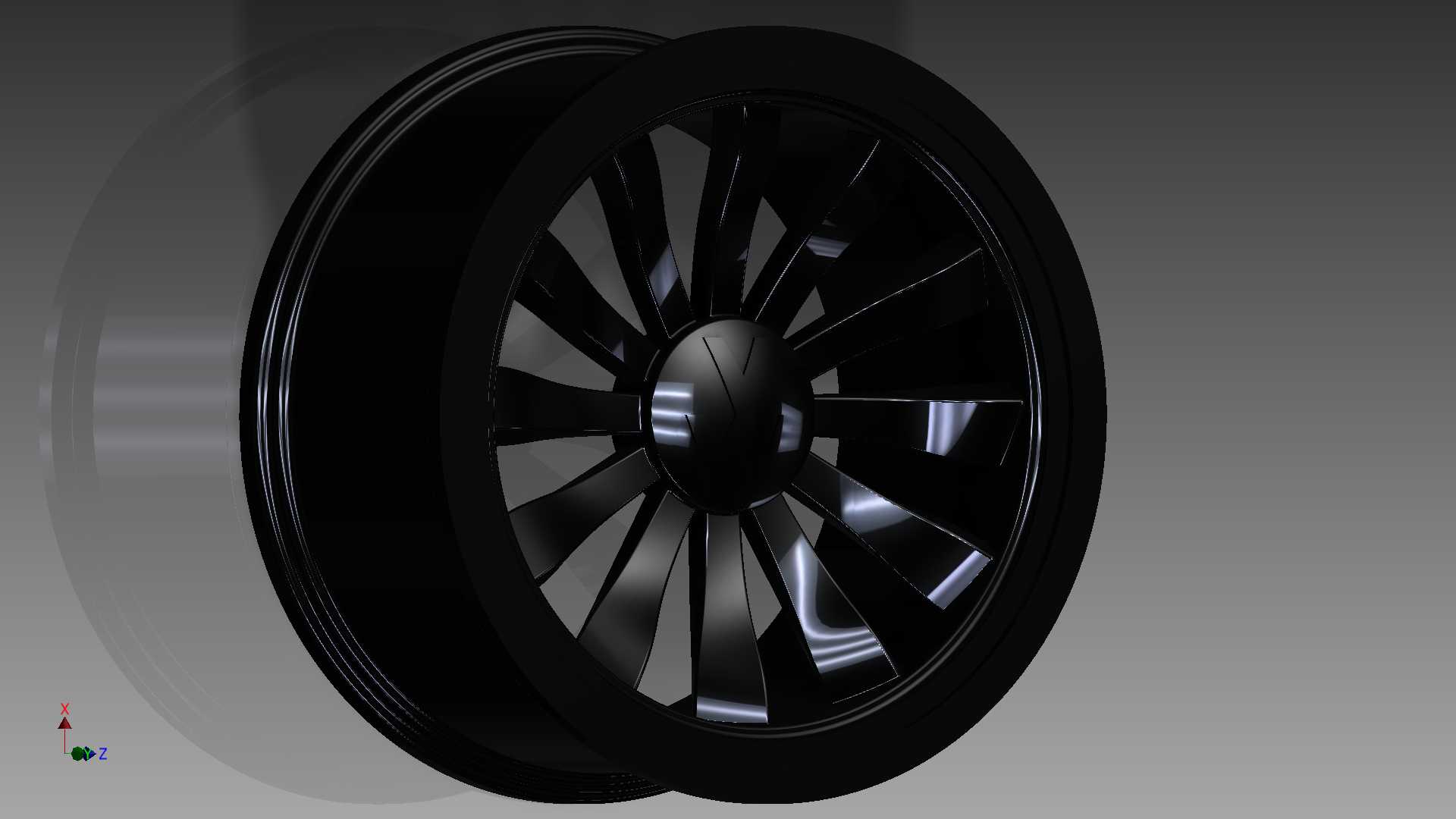

大众帕萨特乘用车多辐亮面轮毂结构设计

　　这款轮毂的设计首先围绕乘用车日常行驶的载荷边界展开，作为帕萨特这类中型家用轿车的行走部件，需要同时兼顾铺装路面的承载需求、高速行驶的动平衡表现以及日常使用的散热效率。在结构设计阶段，首先确定了轮辋的基础安装参数，适配对应车型的PCD孔位分布，中心孔尺寸严格匹配原车轴头定位公差，避免安装后出现高速抖动的问题，轮辋的J值与ET值设定完全贴合原车轮胎匹配范围，保证转向时轮胎不会与翼子板、悬挂摆臂发生运动干涉，满足满载状态下的跳动行程余量。

　　辐条采用多辐式的布局设计，这种结构一方面可以在辐条截面厚度控制合理的前提下，分散轮辋承受的路面冲击载荷，每根辐条从中心安装盘位置向外延伸至轮辋边缘，过渡位置做了连续的圆弧变径处理，避免应力集中导致的辐条根部断裂风险，相比少辐条的设计，多辐结构在刹车系统散热上也有明显优势，车辆连续制动产生的热量可以通过辐条之间的空隙快速导出，降低刹车热衰减的概率。辐条表面做了亮面处理的结构预留，建模时将辐条的迎风面设置为微弧曲面，既可以降低高速行驶时的风阻紊流，也能满足外观装饰的工艺实现需求。

　　轮辋的胎圈座位置严格按照乘用车轮胎的装配标准设计，保留了标准的凸峰结构，保证轮胎充气后可以牢固卡合在胎圈座上，即使在轮胎亏气的极端状态下，也能降低轮胎脱圈的风险。轮辋的气门嘴安装孔位置做了局部加厚处理，避免安装气门嘴时的应力开裂，同时孔位的角度设置兼顾了充气操作的便利性，不会被辐条遮挡影响充气工具的接入。中心安装盘的螺栓孔位置做了沉台设计，既可以让轮毂螺栓安装后端面齐平，避免突出的螺栓刮伤装饰盖，也能保证螺栓的压紧面完全贴合，提升连接的可靠性。

　　在实际应用场景中，这款轮毂适配城市铺装路面的日常通勤、高速长途行驶等常规使用场景，结构设计时充分考虑了日常行驶中可能遇到的减速带冲击、井盖颠簸等工况，通过有限元分析验证了在额定载荷下的结构变形量，保证轮辋的径向跳动、端面跳动公差控制在乘用车轮毂的标准范围内，不会影响车辆的行驶平顺性。建模过程中对轮辋的减重窝位置做了优化，在不降低结构强度的前提下，去除了非受力区域的多余材料，降低轮毂的整体重量，减少簧下质量，提升车辆的悬挂响应速度与操控表现。

　　从安装边界来看，这款轮毂的外沿与刹车卡钳之间预留了足够的安全间隙，即使后期升级更大尺寸的刹车盘与多活塞卡钳，也能保证在转向、颠簸过程中不会发生剐蹭。轮辋的边缘做了轻微的防擦凸缘设计，日常靠边停车时，轻微的路肩剐蹭首先接触凸缘位置，不会直接损伤辐条的外观面，降低日常使用的维护成本。整个模型的曲面过渡连续，没有尖锐的棱角结构，既满足铸造或者锻造的工艺脱模要求，也能减少后期表面处理的加工量，适配量产的工艺实现路径。
