车用尾气净化催化转化器结构设计

　　在机动车排气系统的整体布局中，催化转化器是决定尾气排放达标与否的核心功能部件，其安装位置通常位于排气歧管下游、消声器上游的排气通路中段，需要同时承受发动机排出的高温高速气流冲击、整车行驶过程中的振动载荷，以及复杂路况下的泥水、盐雾侵蚀，因此结构设计阶段需要兼顾功能实现、安装适配与耐久性能。从实际使用场景来看，这类部件广泛适配乘用车辆、轻型商用车辆的汽油动力系统，核心作用是通过载体表面涂覆的沸石类催化涂层，在高温环境下触发氧化还原反应，将尾气中的一氧化碳、碳氢化合物、氮氧化物等有害污染物转化为无害的二氧化碳、水和氮气，是满足机动车排放法规要求的必备装置。

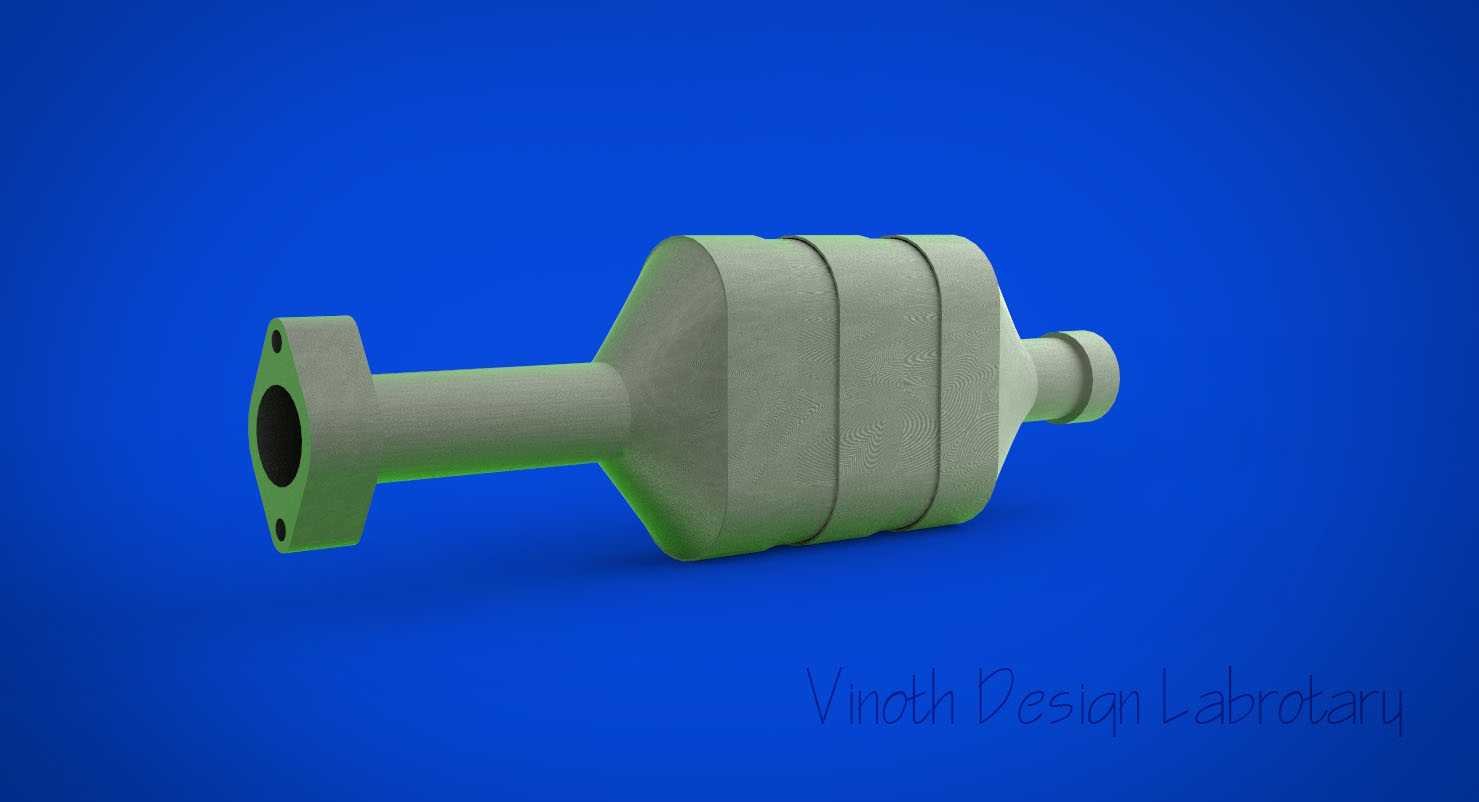

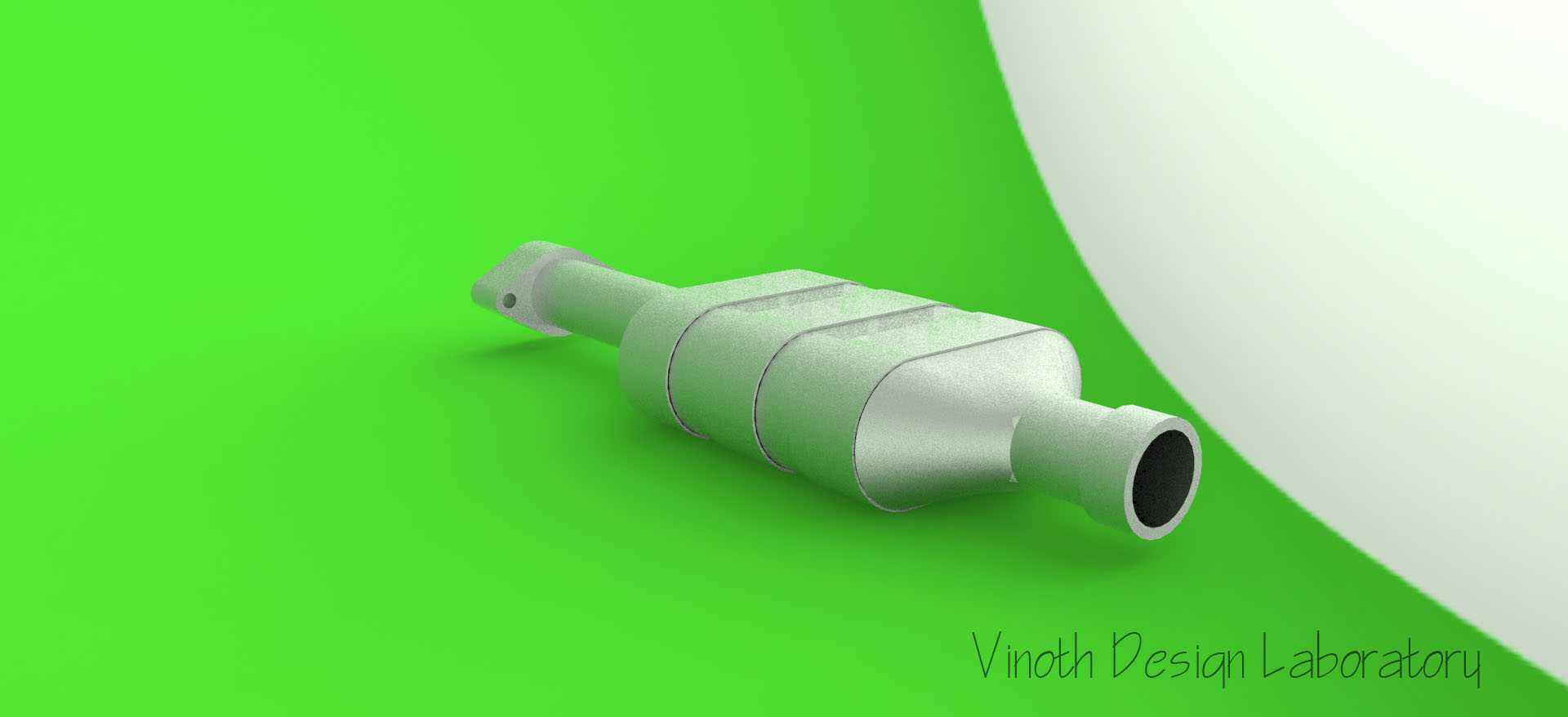

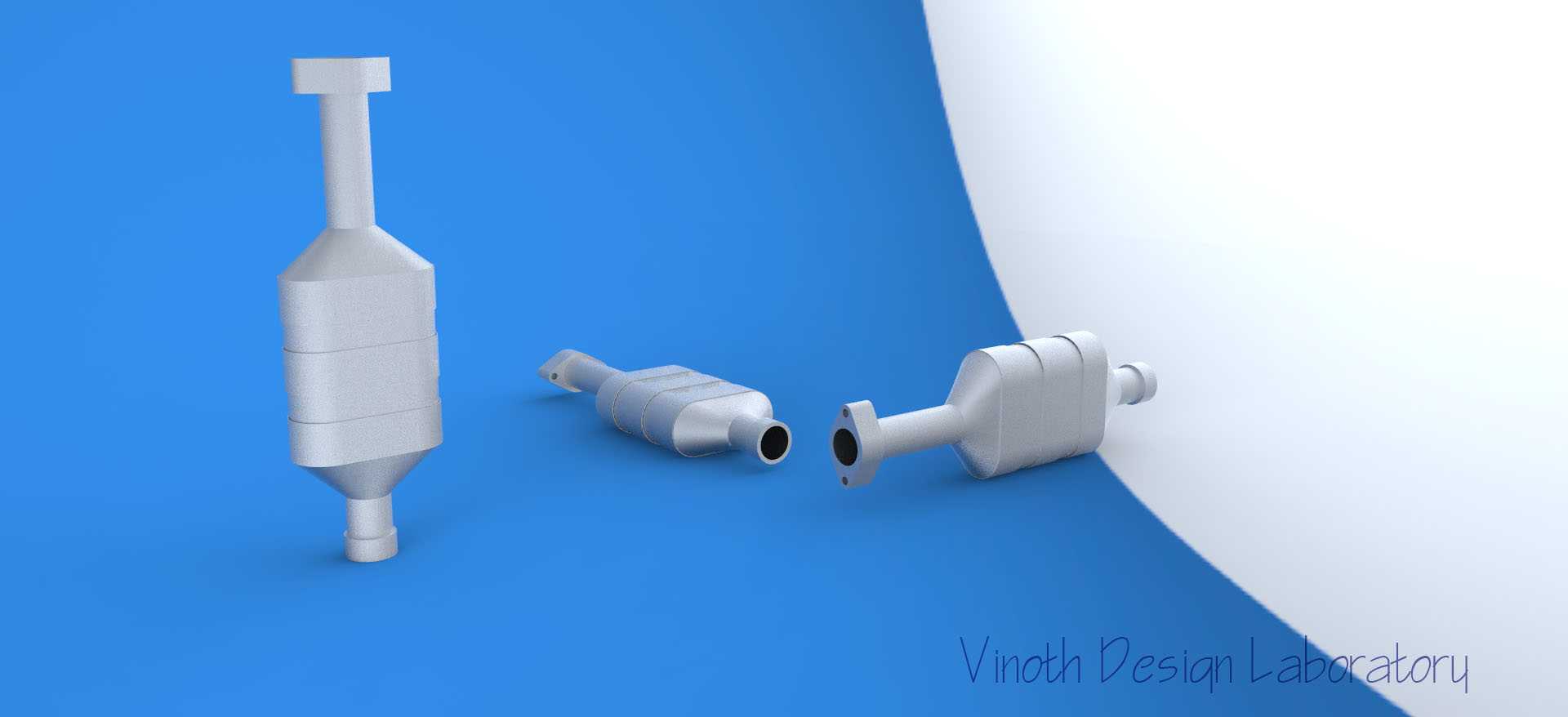

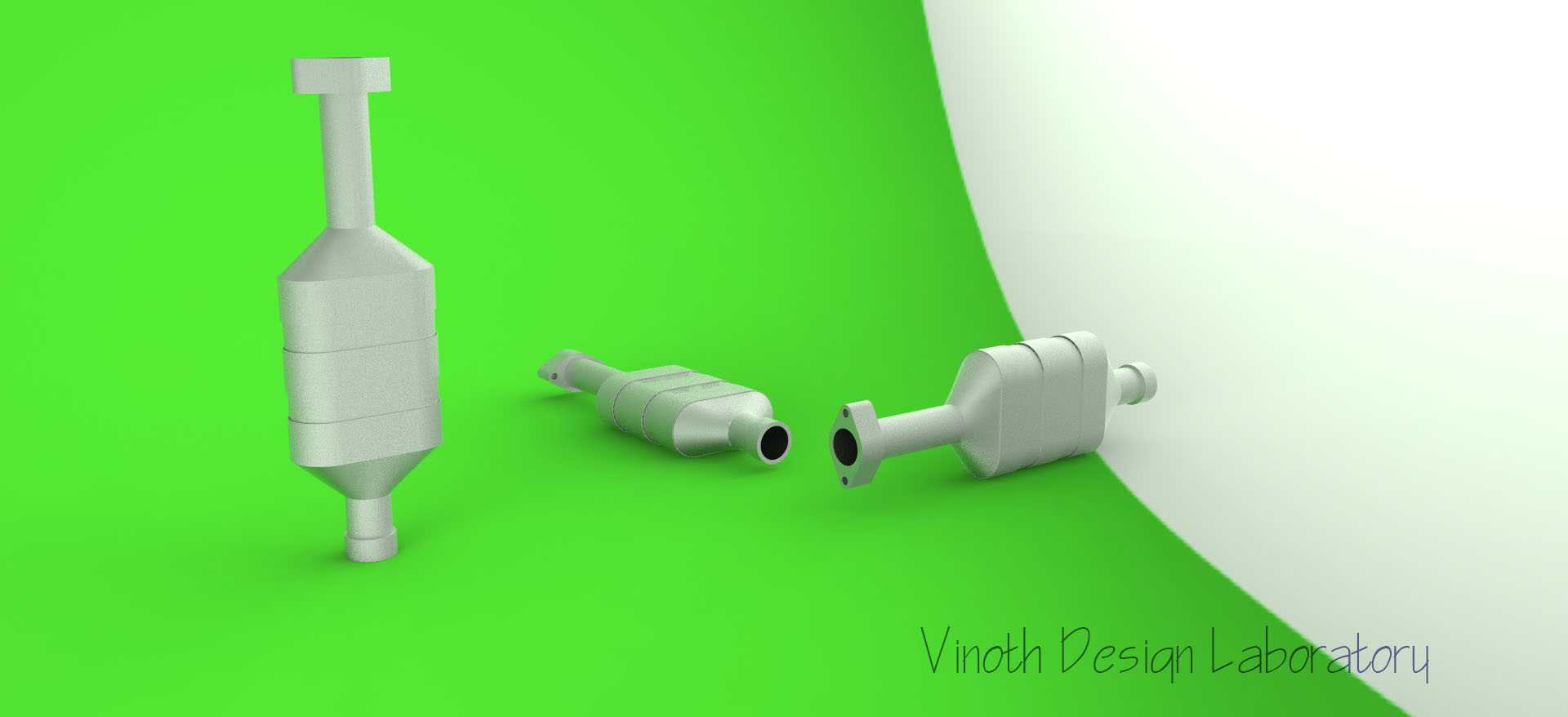

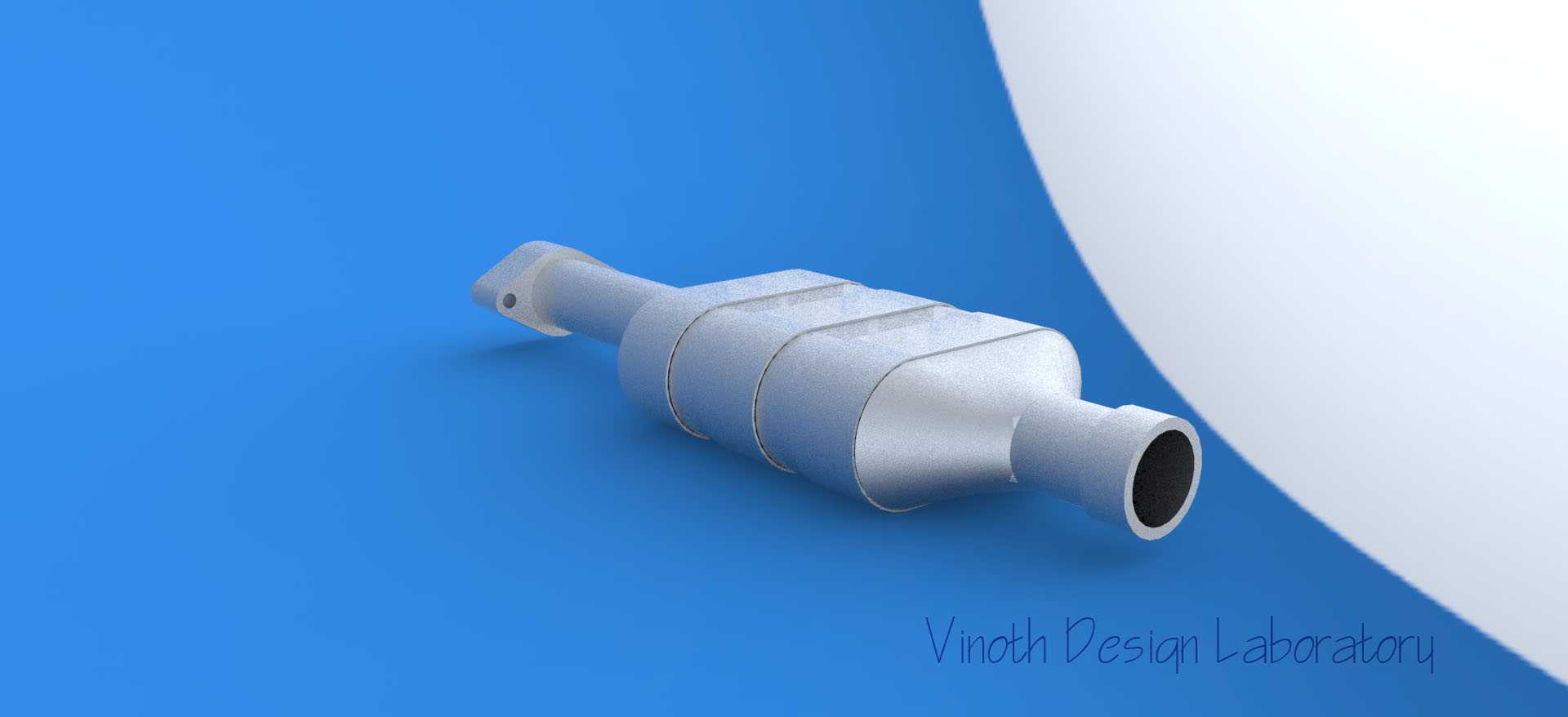

　　本次呈现的三款不同结构的催化转化器，分别对应不同排量、不同底盘布局的车型适配需求。其中长款直筒结构的型号，整体采用三段式变径壳体设计，两端为渐缩式连接端管，中部为等径的载体容纳腔，这种结构的流道过渡平缓，能够最大程度降低排气背压，适合大排量自然吸气发动机的车型使用，安装时两端通过卡箍与前后段排气管路连接，预留的安装边界需要满足端管插入深度30-40mm的配合要求，壳体外部预留的传感器安装位可以直接对接氧传感器，实时监测排气中的氧浓度，为发动机电控系统提供空燃比调节的信号依据。两款短款结构的催化转化器，分别采用侧置法兰连接与端置卡箍连接的接口形式，整体长度更短，适合底盘布局紧凑的小排量车型或者横置动力总成的车型使用，其中带法兰连接的型号，法兰端面加工有密封槽，安装时配合金属密封垫片能够实现高温下的可靠密封，避免废气泄漏，壳体上的加强筋结构能够提升整体刚性，降低车辆行驶过程中壳体受振动产生的开裂风险。

　　设计过程中首先需要考虑的是气流分布的均匀性，壳体内部的扩张腔角度控制在12度以内，避免气流在腔体内形成涡流，保证尾气能够均匀通过载体的所有通道，充分接触催化涂层，提升转化效率，同时避免局部区域气流流速过高导致载体冲刷磨损。载体的固定采用衬垫包裹结构，衬垫选用膨胀型陶瓷纤维材质，在常温下能够提供足够的预紧力固定载体，在高温工作状态下衬垫受热膨胀，进一步填充载体与壳体之间的间隙，同时起到隔热、缓冲的作用，吸收车辆振动带来的冲击，避免陶瓷载体受硬接触出现碎裂。壳体材质选用耐高温的铁素体不锈钢，能够承受最高900摄氏度的持续排气温度，在发动机出现失火等异常工况导致排气温度短时升高的情况下，也不会出现壳体变形、氧化起皮的问题。

　　从安装边界来看，不同型号的催化转化器都需要在整车底盘上预留对应的安装支架固定点，支架与壳体之间采用焊接连接，支架上的橡胶减震垫能够过滤排气系统传递到车身的振动，提升整车NVH性能。设计阶段需要校核整车极限工况下的悬架跳动、动力总成位移量，保证催化转化器与周边的底盘部件、车身地板、线束管路之间预留至少25mm的安全间隙，避免高温壳体烘烤周边部件引发故障，同时在壳体对应的车身地板位置加装铝制隔热板，进一步降低传递到车内的热量。在流道设计上，端管的直径匹配发动机的排气流量，避免通径过小导致排气背压过高，影响发动机的动力输出与燃油经济性，经过CFD流场仿真验证，这几款结构的催化转化器在发动机常用转速区间内，气流分布均匀性系数能够达到0.9以上，催化转化效率能够稳定维持在90%以上，满足严苛的排放法规要求。另外，壳体的焊接采用等离子焊接工艺，焊缝连续无气孔，能够保证整个排气系统的密封性，避免废气未经处理直接泄漏到大气中，同时也能防止外界的冷空气进入壳体内部，导致载体因骤冷出现热震损坏。
