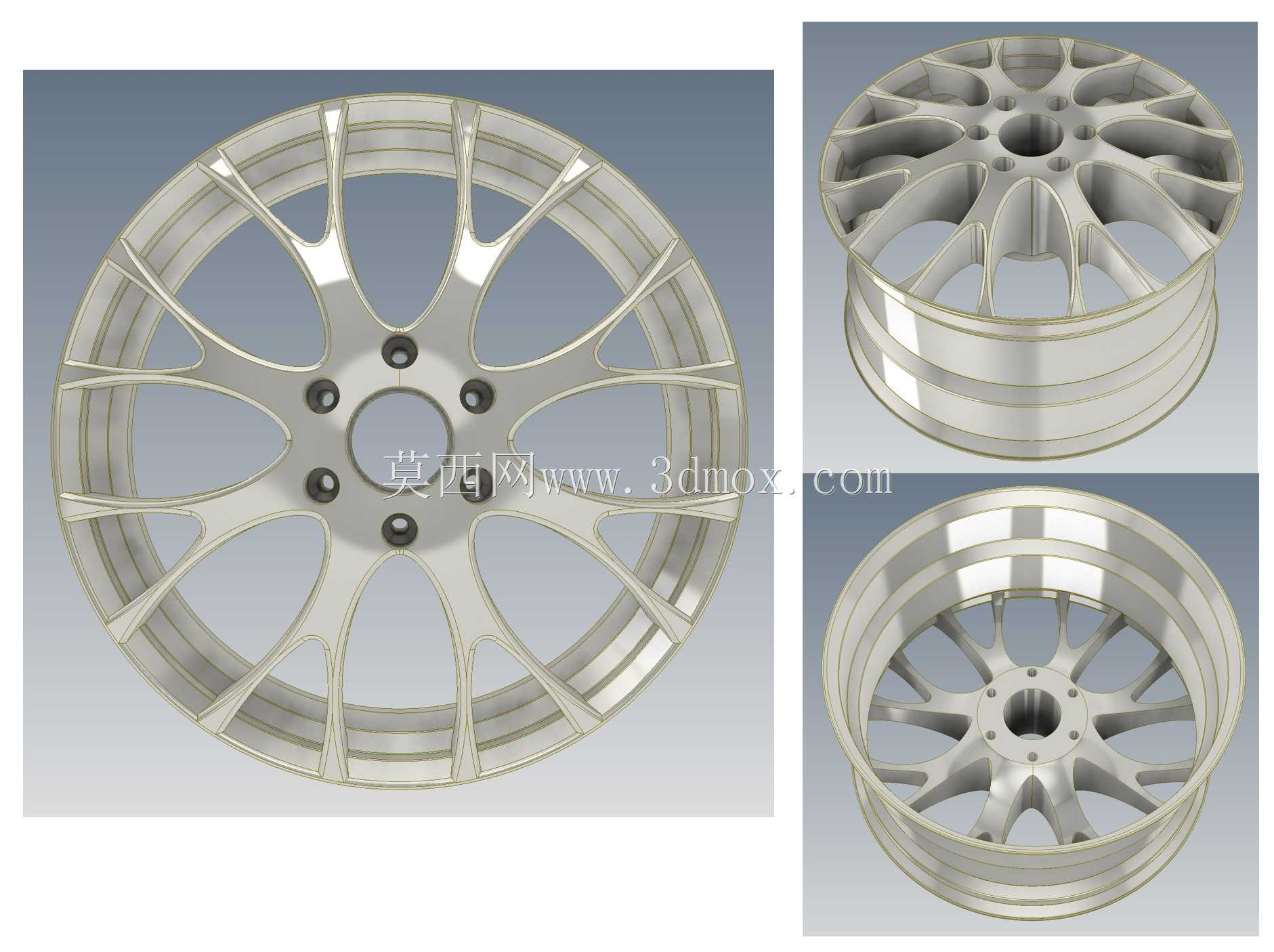

Y形辐条轻量化乘用车合金轮毂结构

　　日常做底盘行走部件建模时，轮毂是很容易被新手忽略细节的零件，很多人觉得只要画个圈加几根辐条就完事，真到装车匹配、做动平衡校核的时候才会发现各种边界问题。这次的Y形辐条合金轮毂，首先要考虑的就是乘用车日常行驶的全场景适配：不管是城市铺装路面的高频小幅振动过滤，还是偶尔经过非铺装路面的冲击载荷，轮辐的受力分布都得做针对性的结构优化。

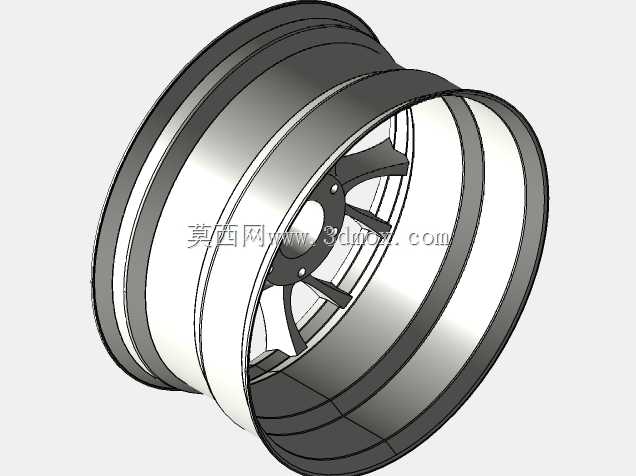

　　从安装边界来说，中心孔的定位公差必须严格匹配对应车型的轴头尺寸，过松会导致高速行驶时车轮跳动，过紧则会造成装配困难，甚至拆卸时出现卡滞。周围的螺栓孔采用五孔分布设计，孔位的节圆直径完全对应主流紧凑型乘用车的轮毂安装规格，每个螺栓孔周围都做了局部加厚的凸台结构，避免螺栓锁紧时应力集中导致的轮辐根部开裂。轮辋部分的宽度、胎圈座的角度完全符合乘用车轮胎的装配标准，轮缘的凸起高度经过校核，既能保证轮胎充气后不会脱圈，又不会在拆装轮胎时划伤胎侧橡胶。

　　设计思路上，Y形辐条的布局不是单纯为了外观好看，每根辐条从中心安装盘向外延伸到轮辋的过程中，截面是逐渐变化的：靠近中心的位置截面更厚，承担螺栓传递过来的全部载荷，向轮辋延伸时逐步收窄变薄，在保证整体抗弯、抗扭强度的前提下，尽可能削减非受力区域的材料，实现轻量化效果。这种辐条布局还有个实际优势，就是刹车系统的散热空间更充裕，连续制动时刹车片产生的热量可以顺着辐条之间的空隙快速散出，避免热衰减影响制动性能，对比密辐条的轮毂，散热效率能提升不少。

　　实际建模过程中，轮辐和轮辋的过渡圆角是重点处理的位置，不能做成直角连接，否则应力会集中在过渡位置，长期交变载荷作用下很容易出现疲劳裂纹。所有的曲面都做了G2连续过渡，一方面是减少应力集中点，另一方面也能降低高速行驶时的风阻，轮辐表面的流线型造型可以引导气流快速穿过轮腔，带走刹车粉尘和热量。轮辋的气门嘴孔位置特意避开了辐条的遮挡位置，后续安装胎压监测模块、充气时都不需要调整车轮角度，维修保养的便利性更高。

　　从功能特性来说，这款合金轮毂相比传统钢制轮毂，重量更轻，能有效降低簧下质量，提升悬架的响应速度，车辆过弯时的侧倾控制、颠簸路面的滤震表现都会有明显改善。材料选用铸造铝合金的话，本身的抗腐蚀性能也比钢制轮毂更好，日常行驶中遇到雨雪、路面融雪剂的侵蚀，不会轻易出现生锈掉漆的问题，长期使用的外观保持性更好。做结构校核的时候，还要考虑到极限工况：比如单侧车轮过减速带的冲击载荷、紧急制动时的扭矩传递、高速过弯时的侧向力，每根辐条的受力都要通过有限元分析验证，确保安全系数满足乘用车的使用标准，不会出现辐条断裂、轮辋变形的风险。另外轮辋的内侧预留了平衡块的安装位置，不管是粘贴式还是卡扣式平衡块都能牢固固定，做完动平衡后高速行驶不会出现方向盘抖动的问题。
