低碳钢注射成型钥匙链模具结构

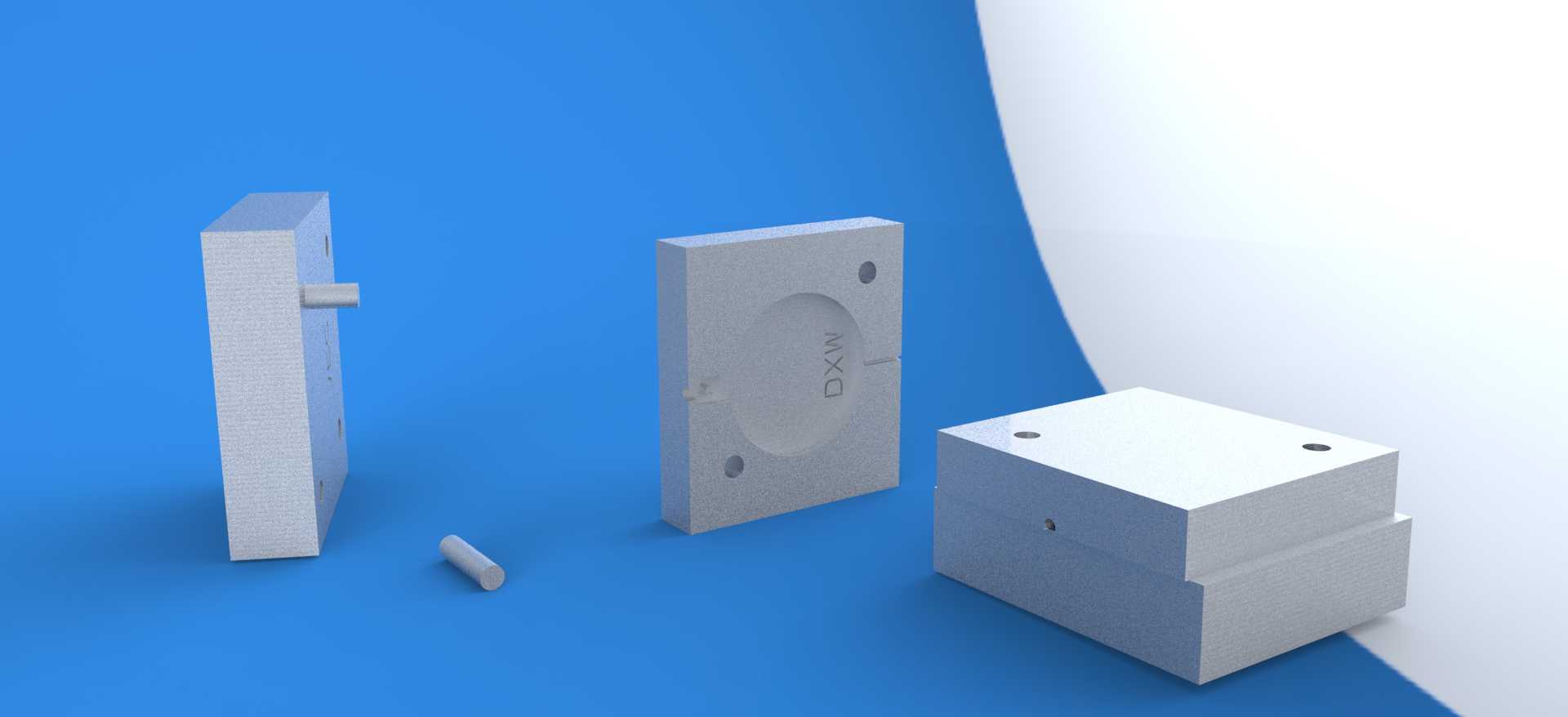

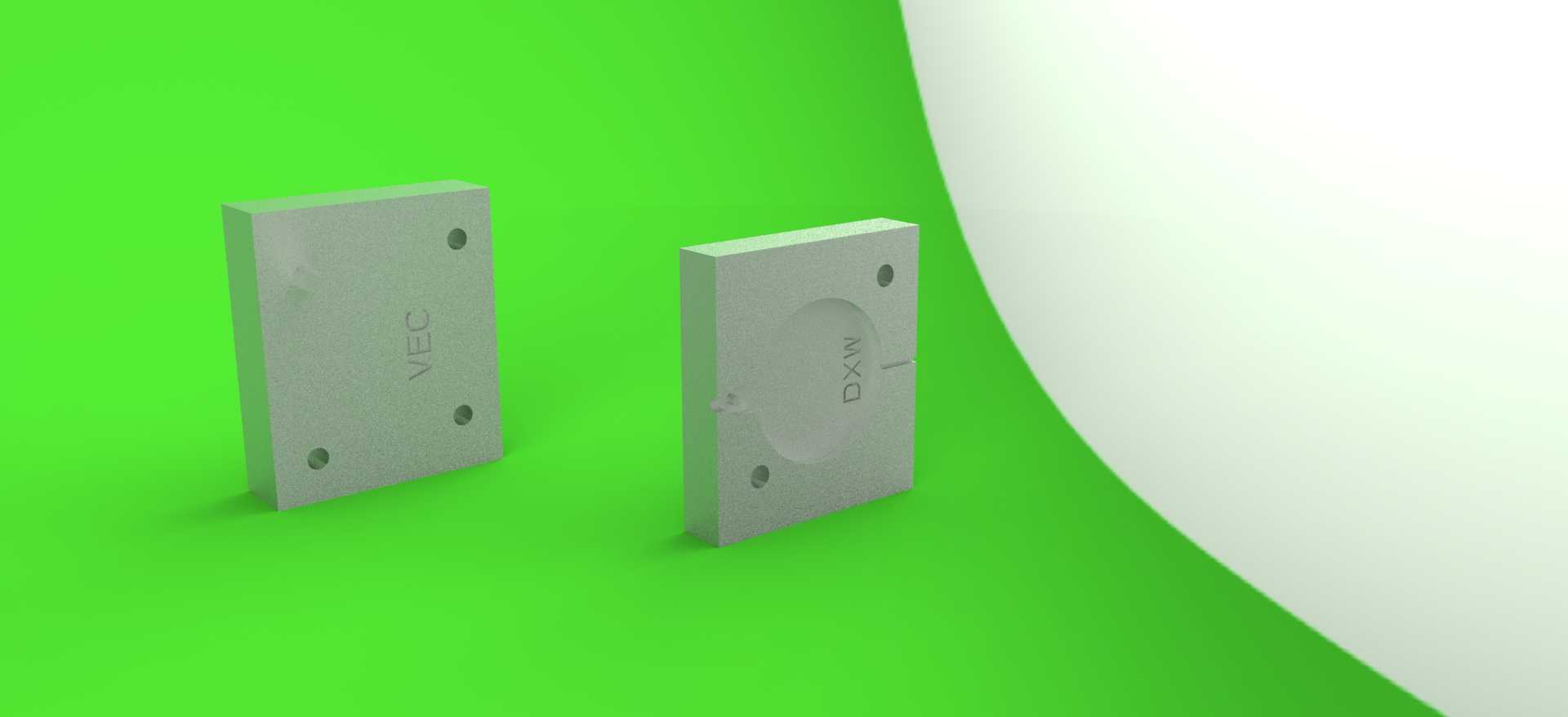

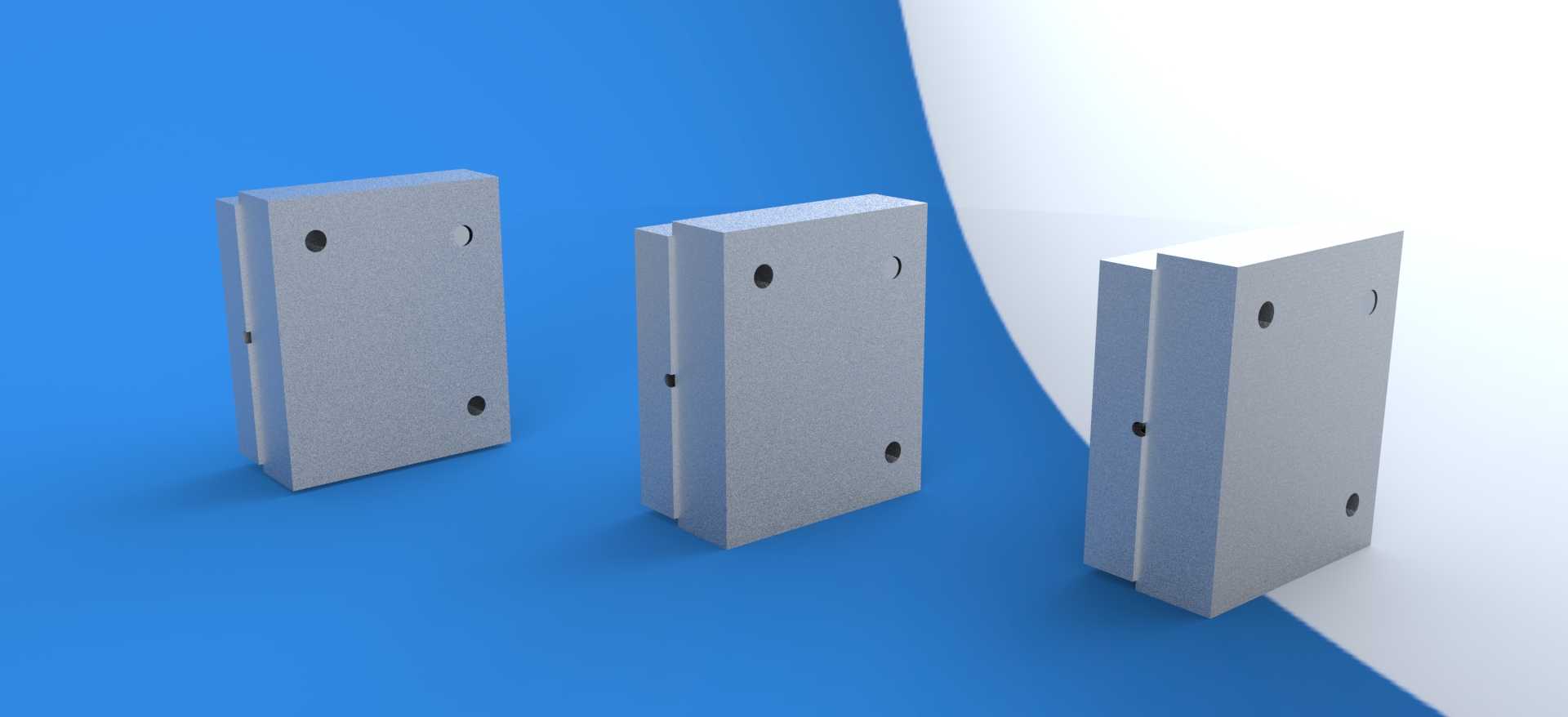

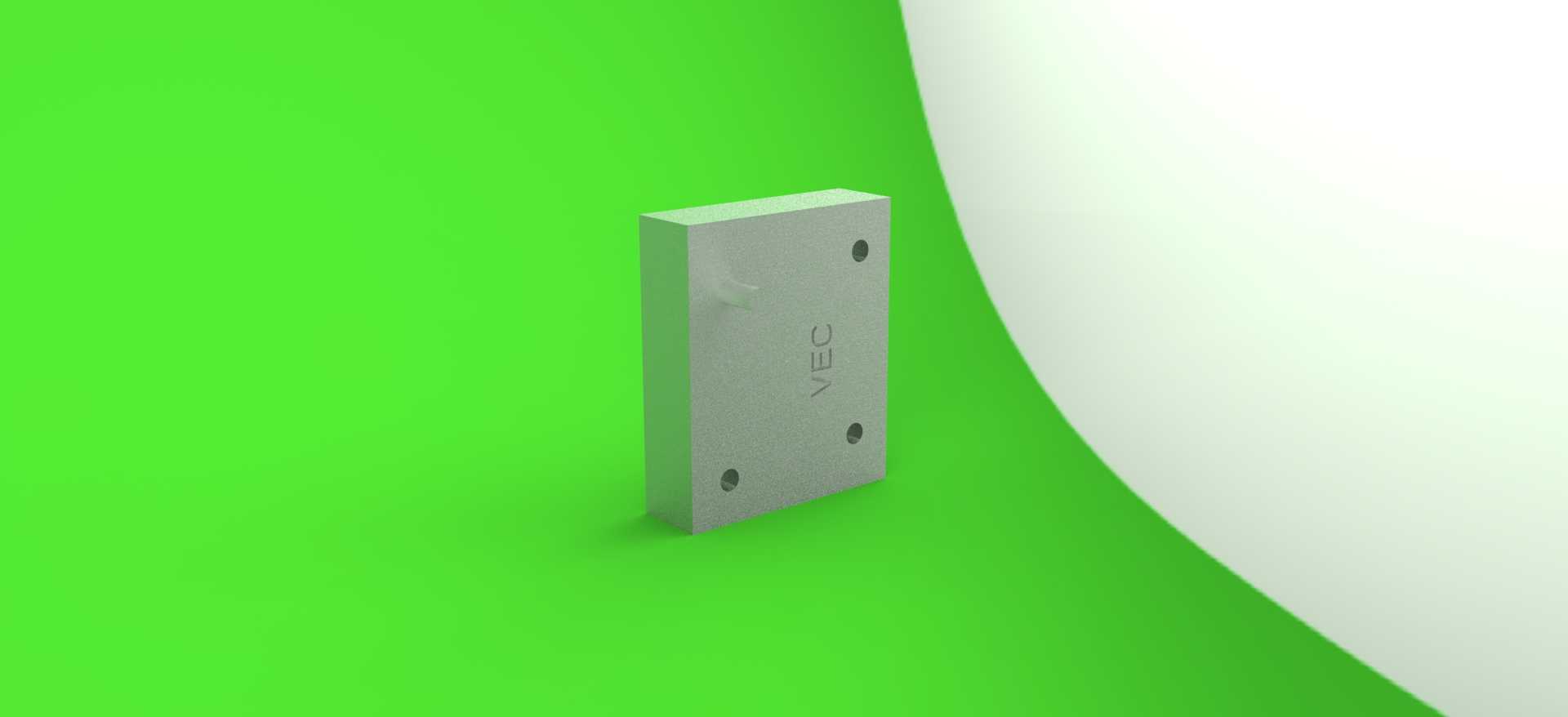

　　这套用于钥匙链制品成型的注射模具，整体采用低碳钢作为模架与型腔核心材质，适配小型五金配饰类注塑件的批量生产场景，在日用五金、配饰加工车间的小型卧式注射机上即可完成装夹投产。从结构拆分来看，整套模具包含定模镶块、动模镶块、侧抽芯小轴、双层叠合模座四个核心组成部分，模座采用两层叠装的结构设计，既保证了合模时的整体刚性，也为冷却水道的排布预留了足够的内部空间，避免生产过程中模温不均导致的制品翘曲、缺料问题。

　　实际投产场景中，这类小型配饰模具通常搭配100吨锁模力以内的小型注射机使用，安装时需保证动定模的同轴度偏差控制在0.02mm以内，避免合模错位导致的飞边缺陷。侧抽芯结构采用小型圆柱型芯直接插拔的简易抽芯方案，对应钥匙链制品上的挂孔成型需求，相比复杂的斜导柱抽芯结构，这种设计更适配小尺寸、低批量的配饰件生产，加工成本更低，维护也更便捷，生产过程中如果出现型芯磨损，只需单独更换小直径圆柱型芯即可，无需拆解整套模架，大幅缩短了停机维护的时间。

　　设计阶段针对钥匙链制品的外观需求，在型腔表面做了镜面抛光处理，保证成型后的制品表面无明显刀痕、流痕，不需要额外做二次表面处理即可直接进入后续的电镀、印刷工序。型腔内部的排气槽开设在分型面的边缘位置，深度控制在0.015mm，既能顺利排出注射过程中型腔内的裹挟空气，避免制品出现气泡、烧焦缺陷，也不会因为排气槽过深导致飞边产生。浇口采用侧浇口形式，开设在制品的非外观面位置，成型后去除浇口的痕迹不会影响制品的正面外观质量，浇口截面尺寸设计为1.2mm×0.8mm，适配PP、ABS等常用日用配饰塑料的充模流速要求，充模过程中熔体可以在0.3秒内完成整个型腔的填充，避免冷料提前凝固导致的缺料问题。

　　模架的外形尺寸控制在长120mm、宽80mm、总高95mm的范围内，安装孔位按照通用小型注射机的标准模架尺寸设计，不需要额外做安装板适配即可直接装夹，适配车间内多数在用的小型注射设备，减少了生产前的工装准备工作量。导向结构采用四个角位布置的导柱导套配合，导柱直径为12mm，配合间隙控制在0.01mm以内，合模过程中可以保证动定模的精准对位，避免长期生产过程中出现型腔错位磨损。冷却水道采用直径6mm的直通式水路，分别在定模、动模部分各布置两组，水路距离型腔表面的距离保持在15mm左右，保证冷却均匀，生产周期可以控制在15秒以内，满足小型制品的高效批量生产需求。

　　这套模具的结构设计没有采用复杂的二次顶出、先后抽芯等特殊结构，整体结构简单可靠，对生产车间的操作人员技术要求较低，普通的注塑机操作工经过简单培训即可完成生产操作、日常维护与易损件更换工作，非常适合日用五金配饰加工厂的小批量多品种生产模式，更换不同的型腔镶块即可快速切换不同款式的钥匙链制品生产，大幅降低了同类产品的模具开发成本与生产切换周期。在实际试模过程中，需要注意注射压力控制在60-80MPa区间，保压压力保持在30MPa左右，料筒温度根据所使用的塑料材质调整到对应区间，即可稳定生产出尺寸合格、外观质量达标的钥匙链制品，成型后的制品尺寸偏差可以控制在±0.05mm以内，满足五金配饰的装配与使用要求。
