多板分体式精密注塑模具结构设计

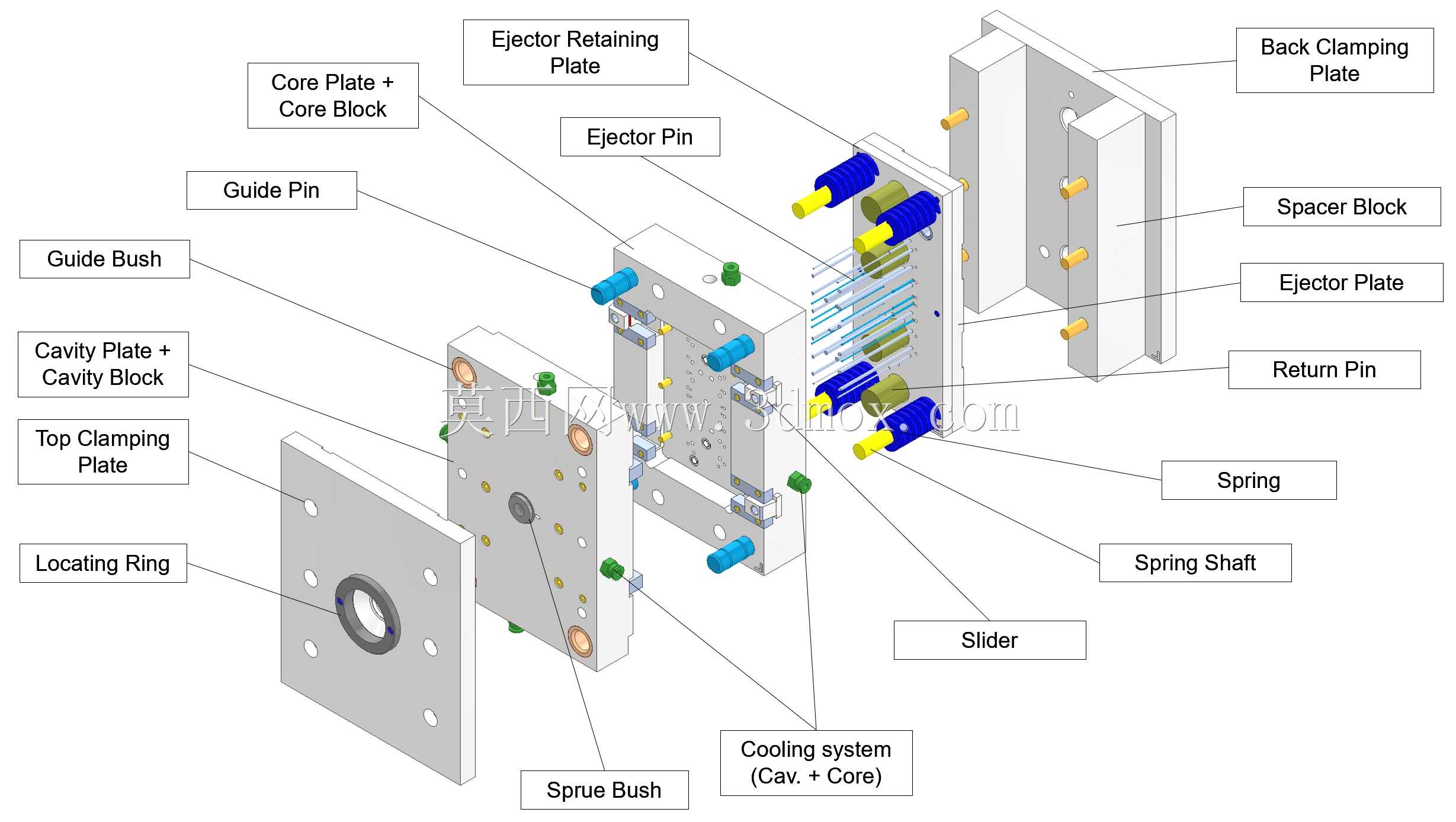

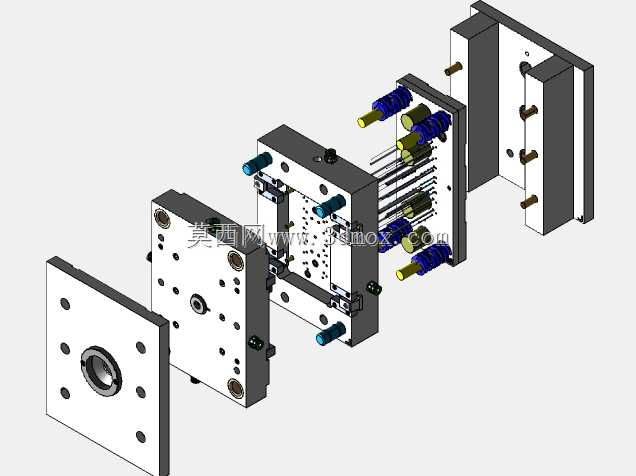

　　这套模具结构主要面向中小型精密塑胶件的批量注塑成型场景，常见于消费电子外壳、小型家电结构件、工业接插件等产品的生产环节，适配常规卧式注塑机的安装接口，可直接匹配主流吨位的注塑设备装夹使用。从结构拆分来看，整套模采用多板分层布局，从注塑机喷嘴对接侧开始依次为浇口套固定板、定模板、动模板、顶出机构承板、动模底板，各板件之间通过精密导柱导套实现合模导向，导柱采用带油槽的耐磨设计，合模过程中可通过导套内部的储油结构实现自润滑，减少长期开合模过程中的导向件磨损，保证合模精度的长期稳定性。成型区域的型腔与型芯采用分体镶拼结构，而非整体式加工，这种设计思路主要考虑到成型区域局部易磨损、易出现排气不良的问题，

　　镶件可单独选用更高硬度的模具钢进行热处理，局部损坏后可单独更换镶件，无需报废整块模板，大幅降低后期模具维护成本；同时镶拼位置可预留微米级的排气间隙，在注塑填充过程中顺利排出型腔内的空气，避免塑胶件出现烧焦、缺胶、气泡等成型缺陷。顶出机构采用多顶针协同布局，针对塑胶件的不同受力位置匹配不同直径的顶针，在产品的加强筋、柱位等包紧力较大的位置适当加密顶针排布，避免顶出过程中产品出现顶白、顶穿、变形等问题；顶针板两侧设置有复位杆，合模过程中通过定模板侧的贴合面推动复位杆带动顶针板提前回位，避免合模时顶针与型腔发生碰撞损坏。冷却回路采用随形布局，在型腔、型芯的镶件内部根据产品外形轮廓钻设循环水路，水路距离成型面的距离保持均匀，

　　避免出现局部冷却不均导致的产品翘曲、尺寸超差问题，水路接口采用标准的水嘴连接规格，可直接匹配车间常规的冷却水管道快速接头。整套模具的安装边界充分考虑了常规注塑机的装夹尺寸，模板四周预留有标准的压模槽，可直接通过压块固定在注塑机的动定模安装板上，定位环采用通用标准尺寸，可快速与注塑机的定位孔实现对中，减少模具上机的调试时间。浇注系统采用侧浇口进料形式，浇口位置选在产品的非外观面，成型后可通过简单的后处理去除浇口残留，不会影响产品的外观质量；流道采用梯形截面设计，兼顾塑胶熔体的流动效率与凝料的脱出便利性，流道表面做抛光处理，降低熔体流动阻力，保证填充过程的顺畅。在模具的侧向位置设置有锁紧块，

　　合模状态下锁紧块可承受注塑过程中熔体对型腔的侧向胀型力，避免模板出现偏移导致的产品飞边问题，锁紧块采用可调节结构，长期生产出现磨损后可通过垫片调整锁紧间隙，保证合模的紧密性。整套结构的各零部件均采用标准化的设计参数，螺丝、销钉、弹簧等标准件均选用行业通用规格，后期维护更换时无需单独定制配件，可直接采购标准件完成替换，适配车间批量生产过程中的快速维护需求。
