带内抽芯结构的房屋形塑件注射模具

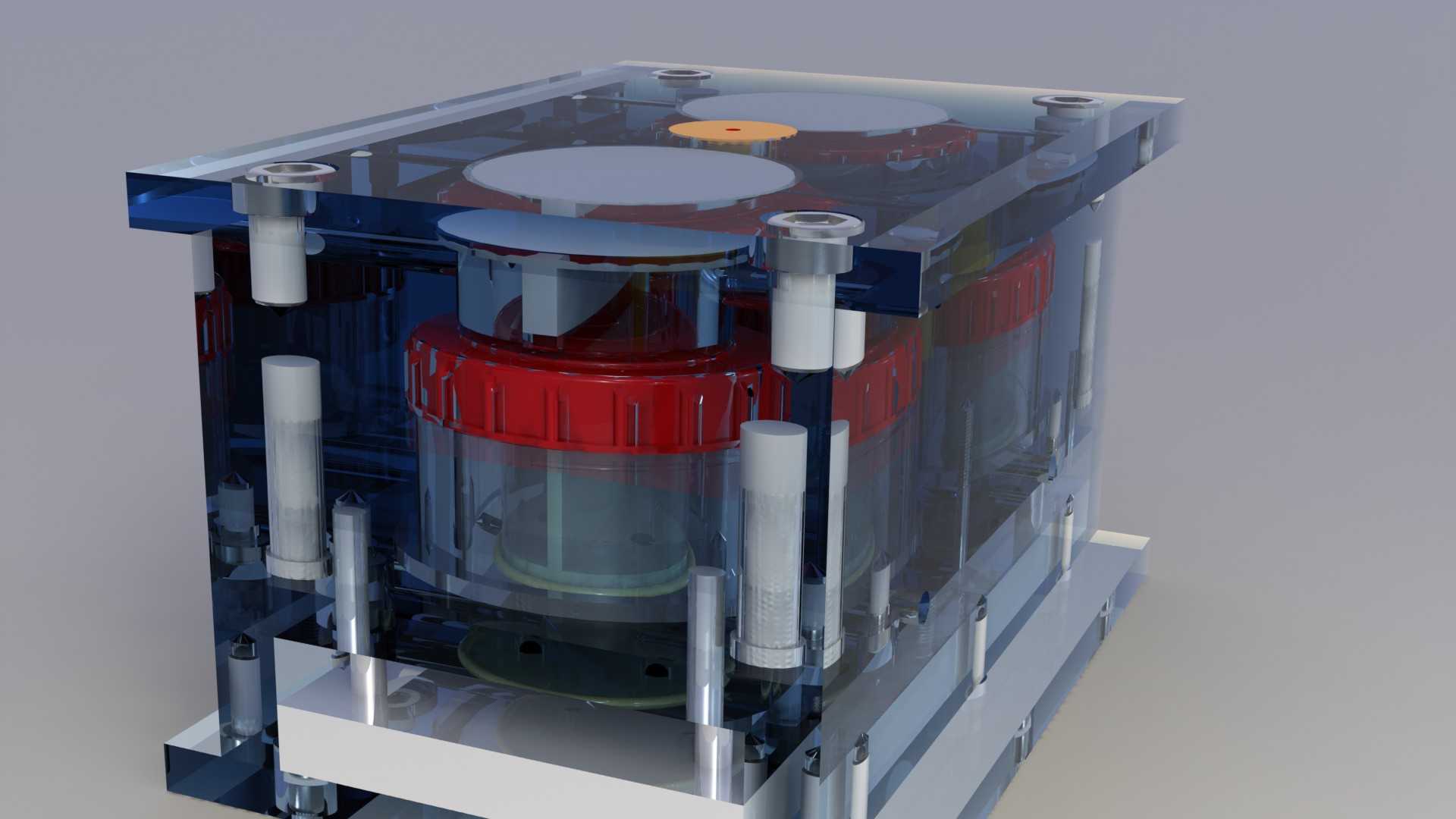

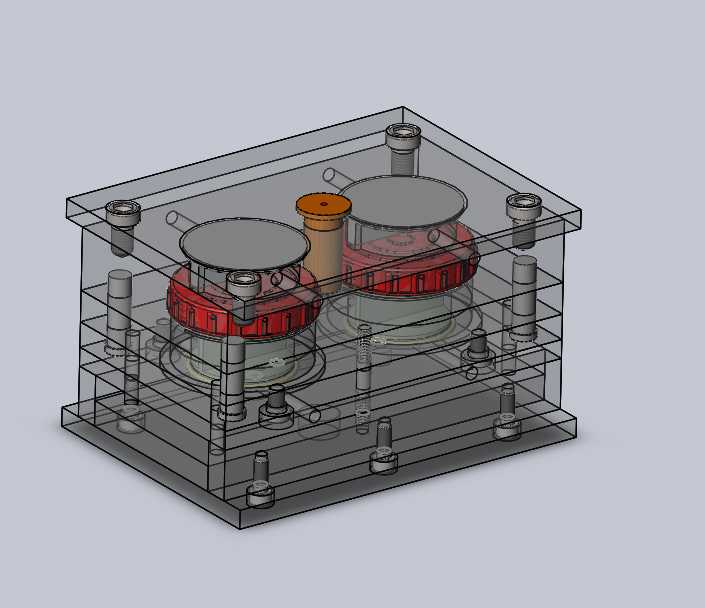

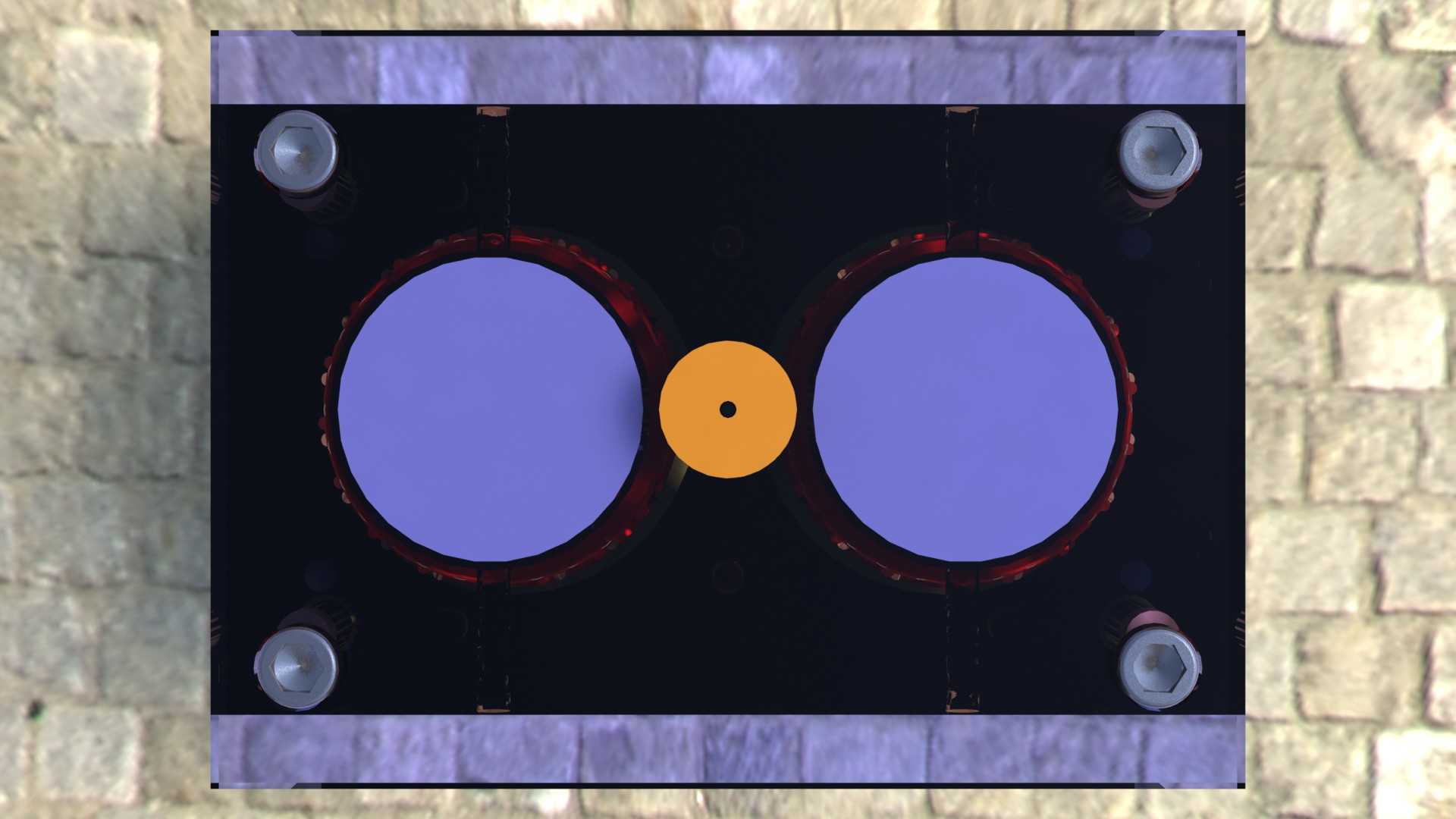

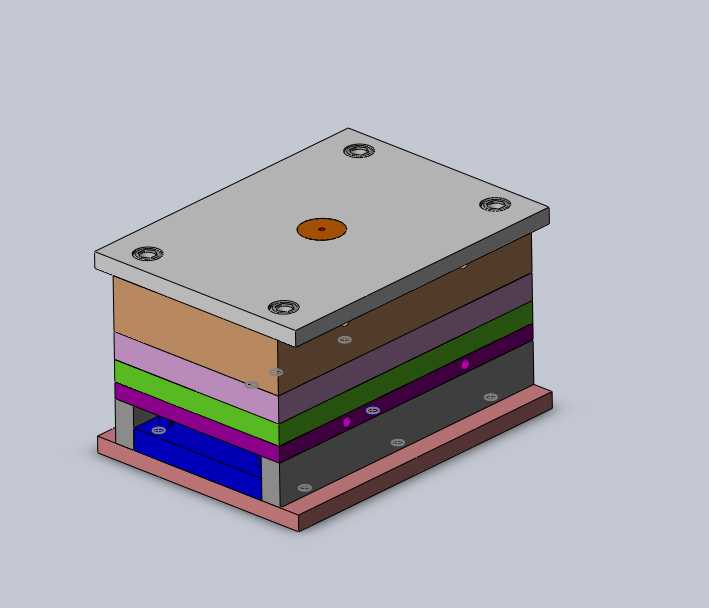

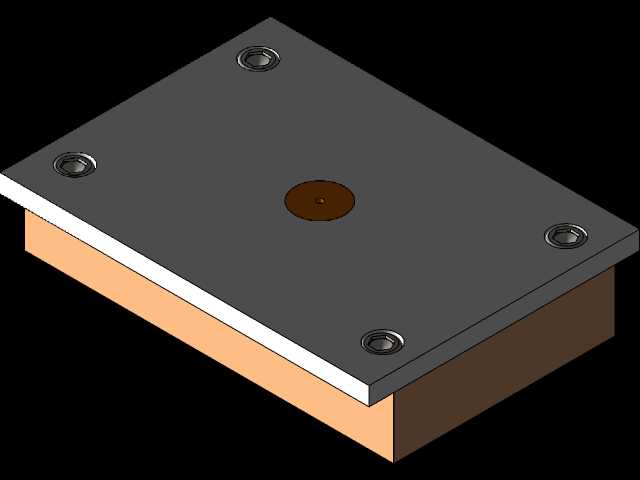

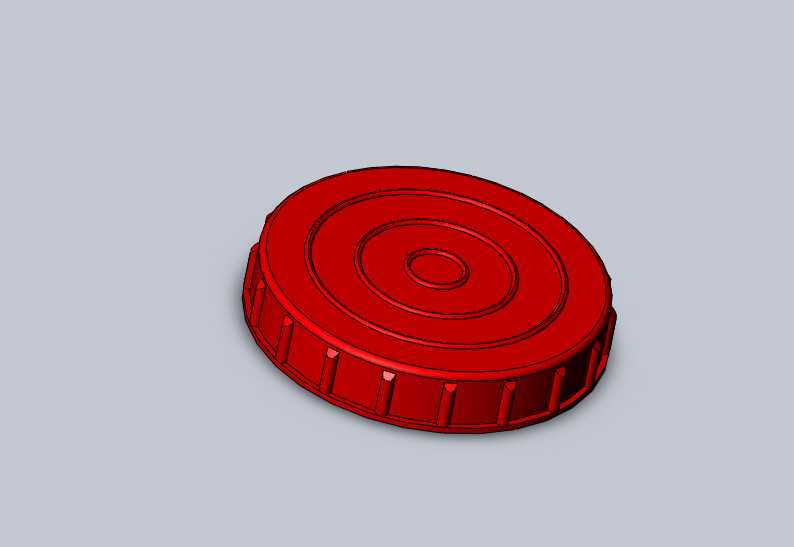

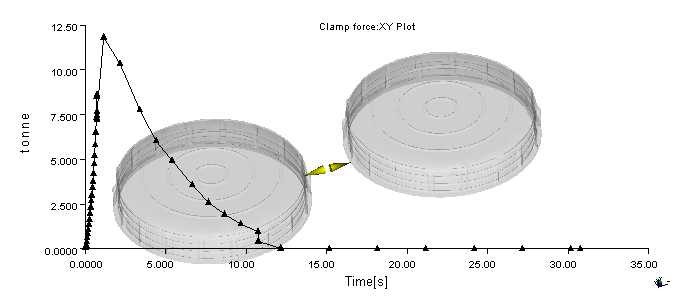

　　这套注射模针对带内侧倒扣的房屋形塑件开发，日常量产场景中多用于生产家电装饰外罩、小型建筑造型文创塑件、工业设备异形防护盖这类带内部卡接结构的注塑件，适配卧式注塑机的安装接口，模架整体采用标准龙记模胚规格，长宽尺寸控制在350mm×300mm区间，闭合总高度280mm，可直接适配120吨到160吨锁模力的常规注塑设备，安装时只需匹配设备定位环孔径与浇口套同轴度即可快速上机，无需额外加工模架固定位。

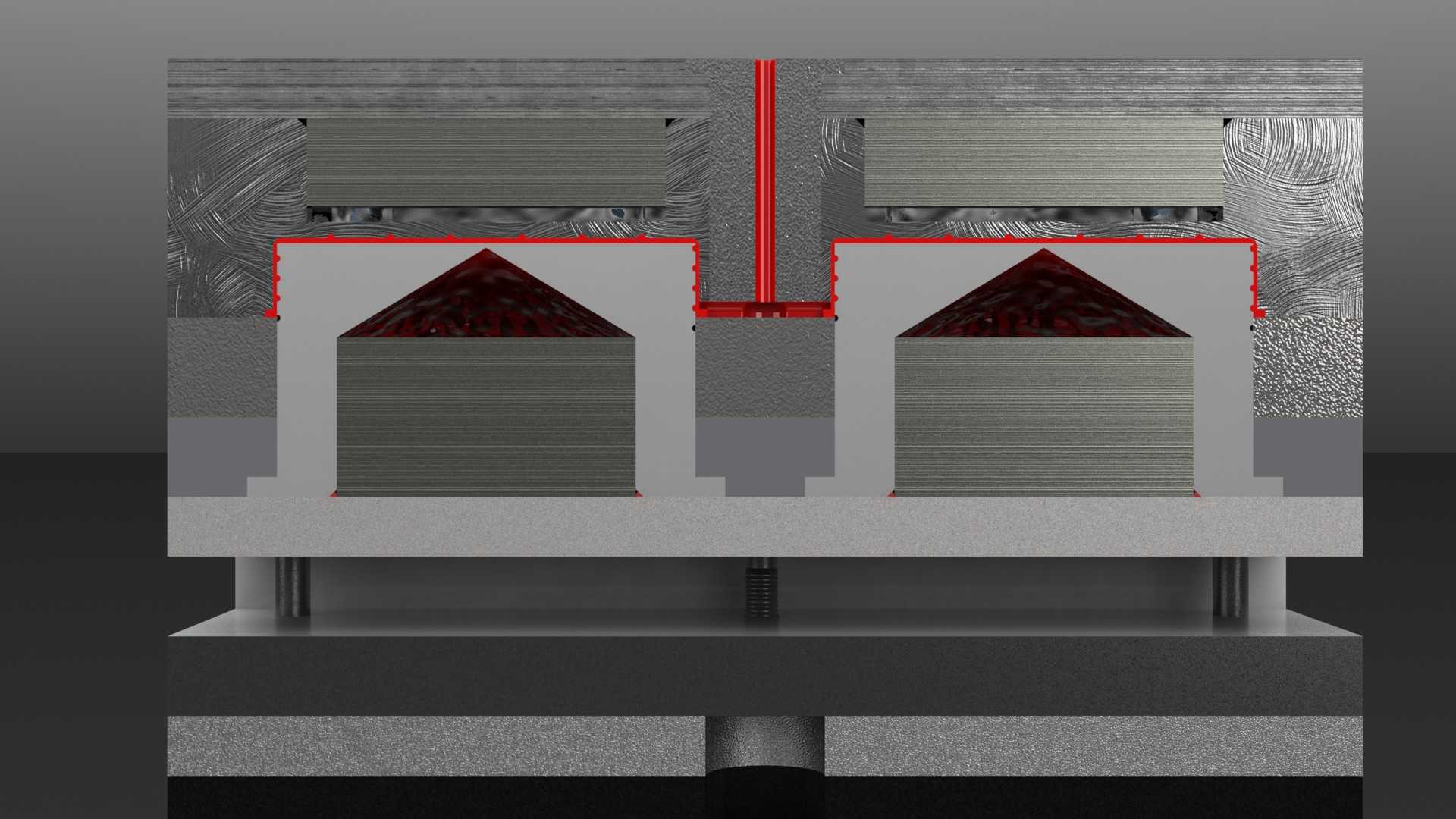

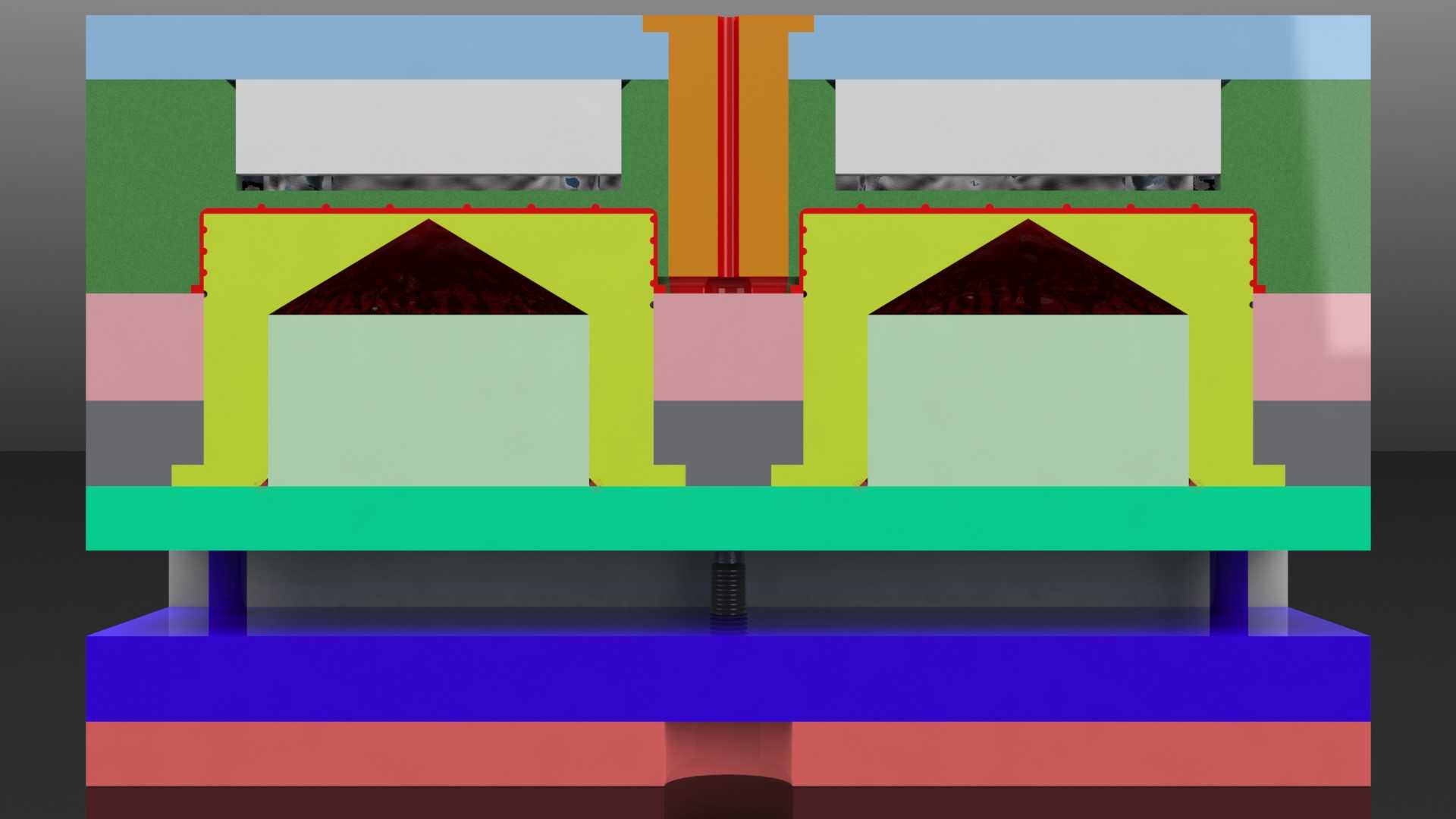

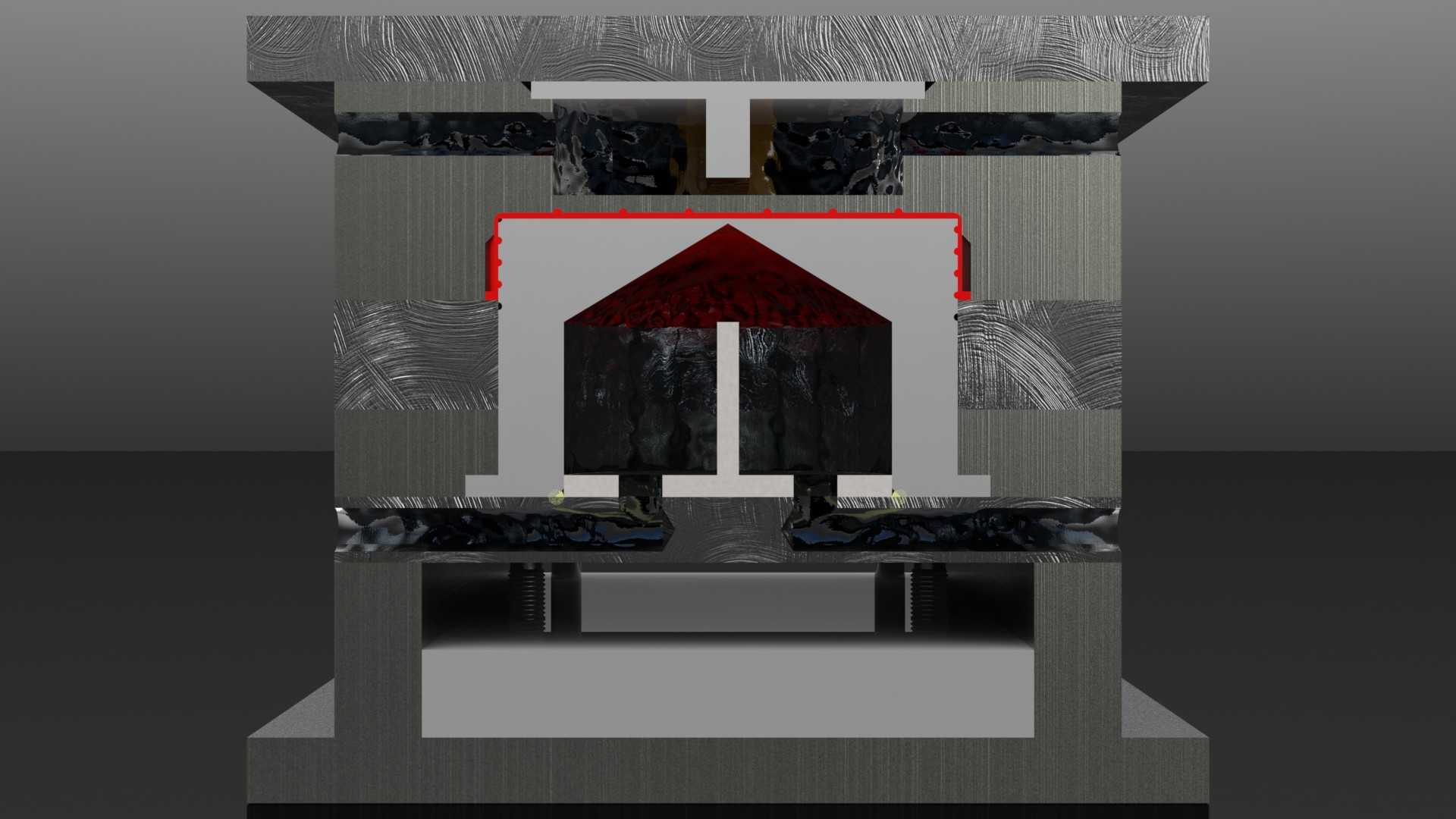

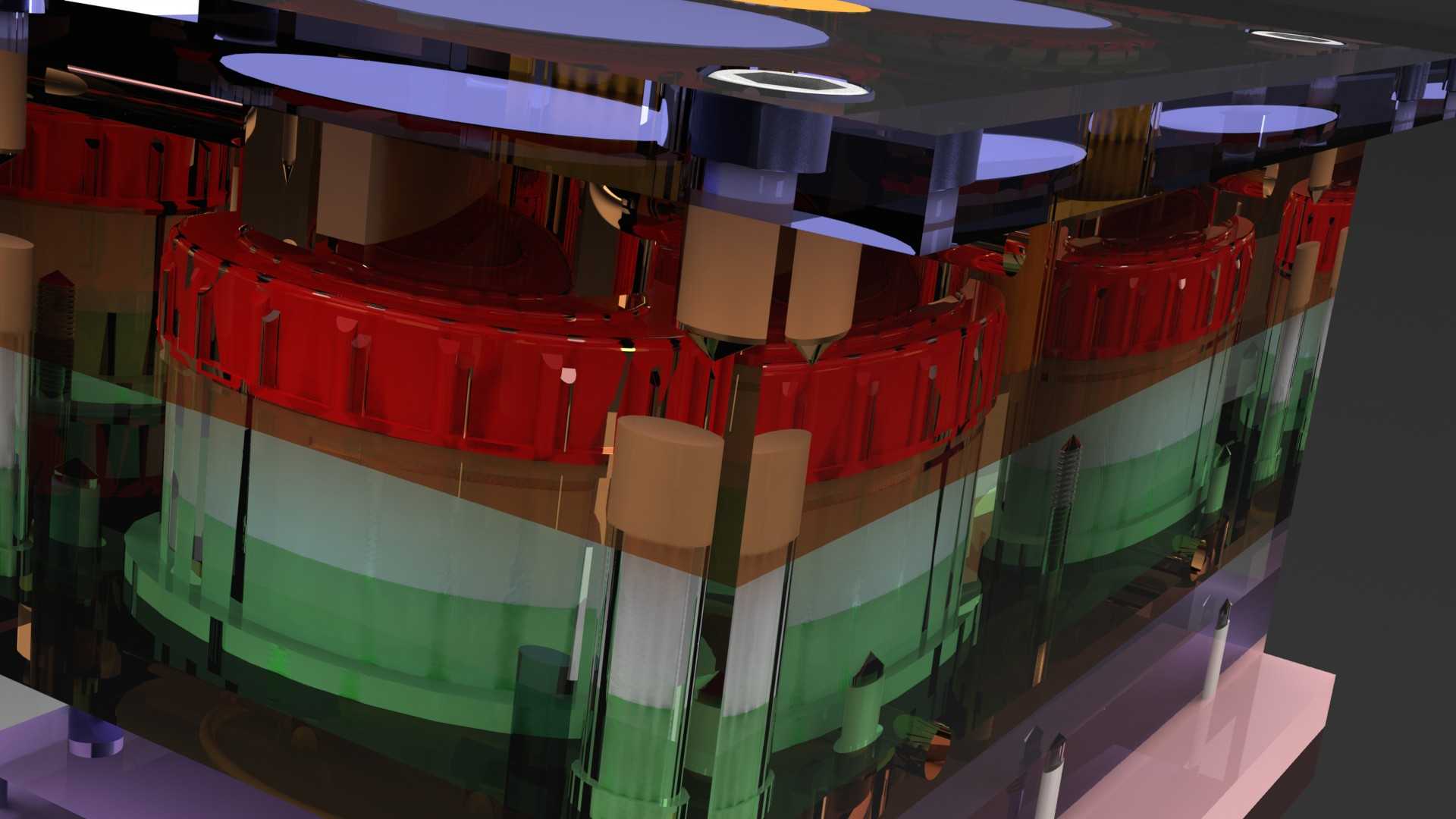

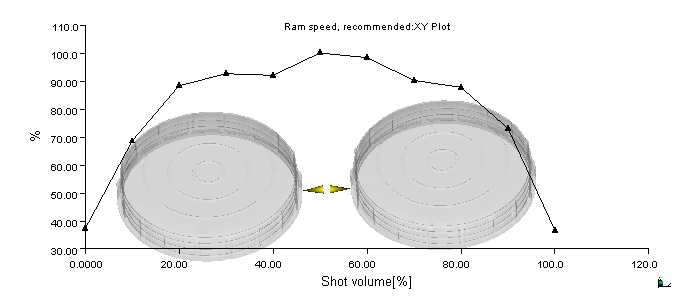

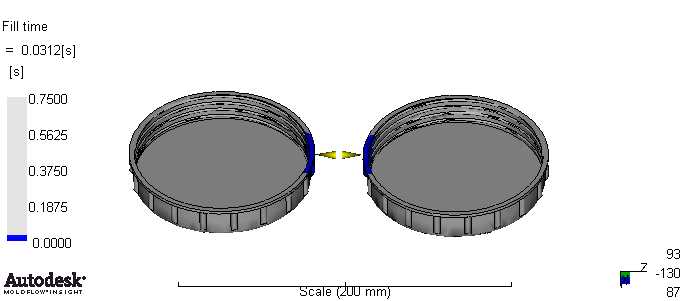

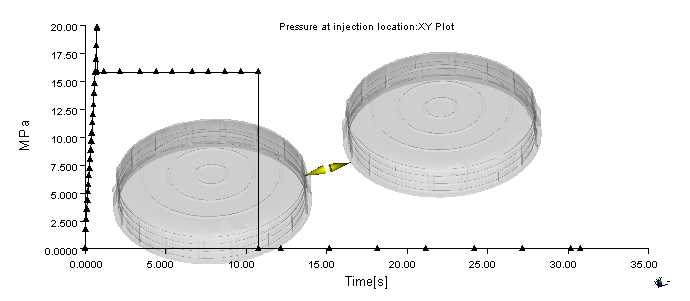

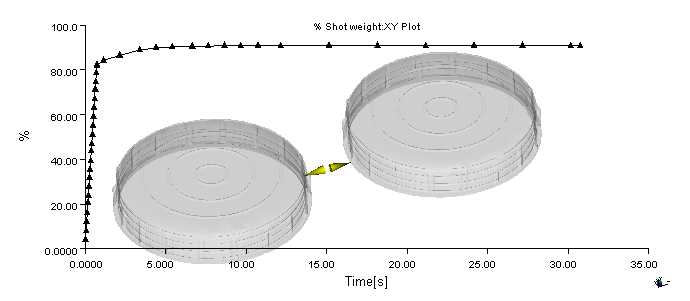

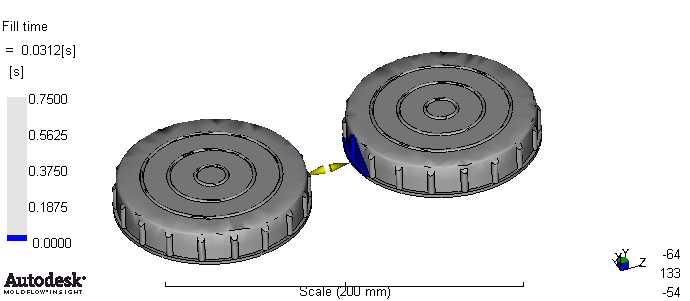

　　从结构设计逻辑来看，塑件内侧存在整圈的倒扣卡接结构，常规直顶、斜顶结构无法实现顺利脱模，因此设计中采用了内置式内抽芯滑块机构，开模过程中动定模首先完成分型，主分型面打开到设定行程后，装在动模侧的斜导柱会带动内抽芯滑块向模具中心方向滑移，先完成塑件内侧倒扣的脱离动作，待所有抽芯行程走完达到安全值后，顶出机构才会动作，通过顶针将塑件从型芯上平稳顶出，整套动作顺序通过内置的行程开关与锁模块做机械限位，避免出现抽芯未完成就顶出、导致塑件拉伤或者模具撞模的问题。浇注系统采用侧浇口进料，浇口开设在塑件底部的非外观面位置，浇口宽度2mm、厚度0.8mm，填充过程中熔料可以从底部均匀向型腔上部流动，避免在房屋形的尖顶位置出现困气、填充不足的缺陷，同时侧浇口去除方便，不会在塑件外观面留下明显浇口痕迹，减少后续打磨工序的工作量。

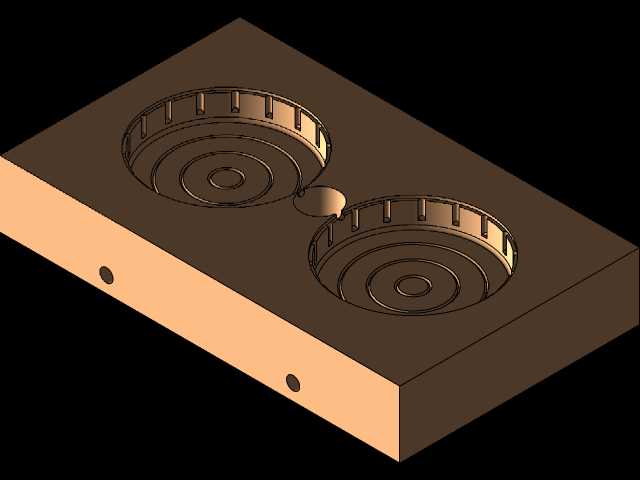

　　冷却系统的设计覆盖了定模型腔、动模型芯以及内抽芯滑块三个核心成型部件，定模侧采用环形水路，距离型腔表面15mm均匀排布，保证型腔表面温度均匀，避免塑件出现局部收缩痕；动模型芯因为内部要容纳内抽芯滑块的安装空间，采用中心水井加周边环形水路的组合结构，水井内加装隔水板，引导冷却水从型芯中心流向周边，快速带走型芯区域的热量，防止塑件内部积热导致冷却不均出现变形；内抽芯滑块因为成型塑件的内侧倒扣结构，直接接触高温熔料，因此在滑块内部钻了直径8mm的直通水路，通过快插接头与模架上的冷却水回路连通，避免滑块长期高温工作出现磨损、卡死的问题。

　　导向定位方面，模架四周加装了四个直径30mm的导柱导套，导套采用带油槽的铜套结构，长期开合模过程中可以存储润滑脂，减少导柱导套的磨损；在型腔和型芯的贴合面位置，额外加装了四个零度定位块，定位精度控制在0.02mm以内，避免注塑过程中模架受注塑压力偏移，导致塑件出现壁厚不均、飞边过大的问题。顶出系统除了常规的圆顶针之外，在塑件的四个边角位置加装了直顶块，直顶块同时承担局部排气的功能，合模状态下直顶块与型芯的配合间隙控制在0.02mm，填充过程中型腔内的空气可以通过配合间隙顺利排出，减少塑件出现气泡、烧焦的缺陷。

　　实际生产调试过程中，需要注意内抽芯滑块的行程限位，每次合模前要确认滑块完全复位，避免滑块未到位就合模导致型腔压伤；冷却水路的进出水温差建议控制在5℃以内，模温稳定在40℃到60℃区间，可保证塑件尺寸稳定性，量产时的成型周期可以控制在25秒左右，成型后的塑件尺寸公差可以达到MT5级精度，满足常规装配类塑件的精度要求。这套模具的结构设计也可以直接移植到其他带内侧整圈倒扣的盒形、异形塑件生产中，只需要更换对应的型腔、型芯以及抽芯滑块成型部分，模架、顶出、冷却的通用结构都可以直接复用，能有效缩短同类模具的开发周期，降低模具制造成本。
