抽拉式木质收纳盒滑动结构组件

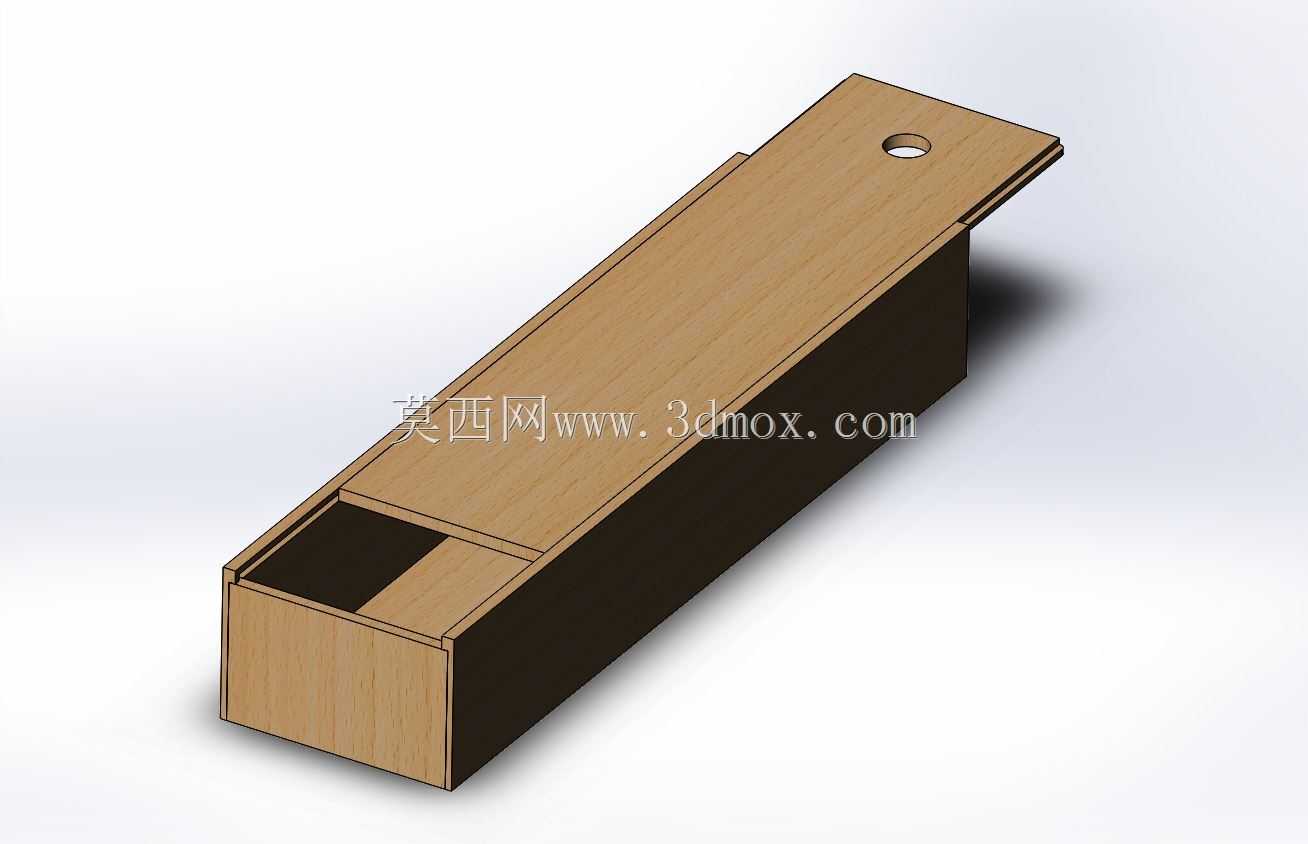

　　在小型木质包装制品、桌面收纳器具的生产制造环节，这类抽拉式盒体的滑动配合结构是决定成品使用手感与使用寿命的核心部件，很多初入木制品结构设计的从业者往往会忽略滑块与盒身的配合公差，最终做出来的产品要么抽拉卡顿、要么间隙过大出现松垮晃动的问题。这套滑动组件作为组装盒的核心配合部分，采用了直边滑块与盒体内壁滑槽直插配合的结构形式，没有额外加装金属导轨，完全依靠木质构件自身的加工精度实现顺滑的抽拉动作，适配各类小型礼品盒、桌面文具收纳盒、首饰收纳盒的抽拉盖结构需求，在文创木制品、定制化包装产品的小批量生产场景中应用十分广泛。从实际使用场景来看，这类无金属配件的纯木质滑动结构，既保留了木制品温润的质感，也避免了金属导轨生锈、脱落的隐患，尤其适合存放文玩、首饰、小型文创周边这类对接触材质有一定要求的物品，不会因为金属配件的氧化锈蚀污染存放的物件。设计这套滑动结构的时候，首先要考虑的是木材的湿胀干缩特性，滑块与滑槽的配合间隙不能完全按照金属件的公差标准来设定，需要根据选用的木材种类预留合适的伸缩余量，比如选用密度较高的硬木时，单边配合间隙可以控制在0.15-0.2mm之间，如果是松木这类质地偏软、湿胀率较高的软木，单边间隙需要适当放大到0.25-0.3mm，避免空气湿度变化的时候出现滑块胀死在滑槽内无法抽拉的问题。滑块的外形采用了等截面直条结构，与盒盖采用一体化拼接设计，滑块伸出端的端部做了微小的倒角处理，既方便装配时快速对准滑槽导入，

　　也能避免日常使用过程中尖锐的边角磕碰划伤使用者。滑块上预留的圆形通孔是作为盒盖的开启扣手位使用的，手指扣入该孔位即可施力将盒盖抽出，不需要额外加装外置的拉手配件，保持了盒体外观的整体性与简洁感，孔位的位置设置在距离盒盖外端15mm左右的位置，刚好适配成年人手指的扣入深度，施力的时候不会出现打滑的问题。从安装边界来看，这套滑动组件适配的盒体内腔宽度需要比滑块总宽度大0.3-0.6mm，盒身两侧滑槽的深度需要控制在3-4mm之间，深度过浅会导致滑块配合长度不足，抽拉的时候容易出现脱轨或者偏斜的问题，深度过深则会过度压缩盒体的内部存放空间，降低收纳容积。滑槽的内壁加工需要保证直线度，全程不能出现凹凸不平的加工痕迹，

　　否则抽拉过程中会出现明显的卡顿感，批量生产的时候可以采用定型铣刀一次加工成型，能有效保证滑槽的尺寸一致性。滑块与盒盖的拼接采用了燕尾榫拼接的结构形式，拼接位置涂覆木工胶后压合固定，拼接强度可以承受日常抽拉过程中的反复施力，不会出现盒盖与滑块脱开的问题。在实际装配过程中，可以在滑块与滑槽的配合面涂抹少量的木蜡油，既可以降低滑动过程中的摩擦阻力，提升抽拉的顺滑度，也能隔绝空气中的水汽，减少木材湿胀干缩对配合精度的影响，延长产品的使用寿命。这套结构的参数可以根据实际的盒体尺寸进行等比例缩放调整，不需要重新进行复杂的力学验算，只需要按照比例同步调整滑块的厚度、滑槽的深度与配合间隙即可，适配不同尺寸规格的抽拉式木质盒体设计需求，

　　不管是掌心大小的首饰盒，还是长度超过300mm的桌面文件收纳盒，都可以基于这套基础滑动结构调整参数后使用。很多设计人员在做这类木质盒体的时候，会照搬塑料盒或者金属盒的滑动结构设计，忽略了木材本身的材料特性，最终做出来的成品在不同湿度环境下使用很容易出现故障，这套结构在设计的时候就充分考虑了木材的形变特性，预留的间隙与表面处理方式都适配木质材料的使用需求，经过实际样品测试，在相对湿度30%-80%的环境区间内都可以保持顺畅的抽拉手感，不会出现胀死或者松晃的问题。另外，这套滑动结构没有采用任何额外的五金配件，所有构件都可以用同一种木材加工完成，生产过程中不需要额外采购五金配件，既降低了物料采购与管理的成本，也让成品的回收处理更加方便，符合当下环保包装的设计趋势。在文创产品定制、木质包装批量生产的场景中，这类结构稳定、加工简便的滑动组件可以大幅降低生产调试的难度，减少因为结构设计不合理导致的废品率，提升生产效率。
