层叠式带铰链翻盖隐藏储物盒结构设计

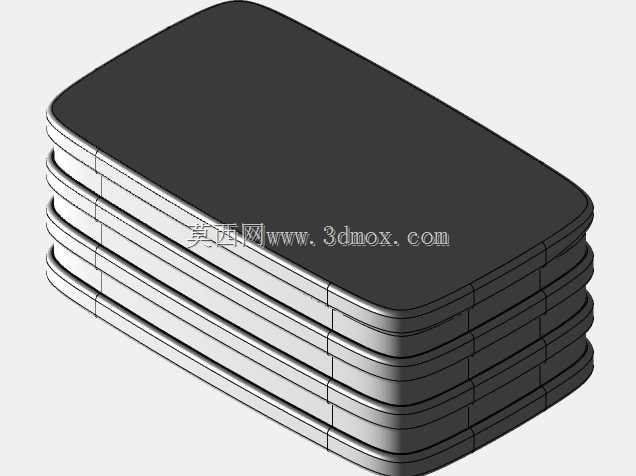

　　这款层叠翻盖式隐藏储物结构，最初的设计需求来自精密加工车间的工位零散配件收纳场景——一线操作岗经常需要存放小型合金铣刀、定位销、螺纹塞规这类易丢、易磕碰的精密小零件，普通敞口收纳盒容易进切削液粉尘，叠放的普通盒子拿取下层物品时需要逐个搬开上层，效率极低，同时外露的收纳件在车间6S管理检查中也不符合规整要求，因此需要一款具备隐藏收纳属性、可分层独立储物、闭合后整体密封性较好的盒体结构。从结构设计逻辑来看，盒体采用多层堆叠的一体式围边设计，每层储物腔的侧壁做了阶梯式叠合定位止口，相邻层叠放时，上层盒体的底部凸台刚好嵌入下层盒体的顶部凹槽内，叠放后不会出现横向滑移，即使整盒搬运也不会出现层间错位撒漏的情况。

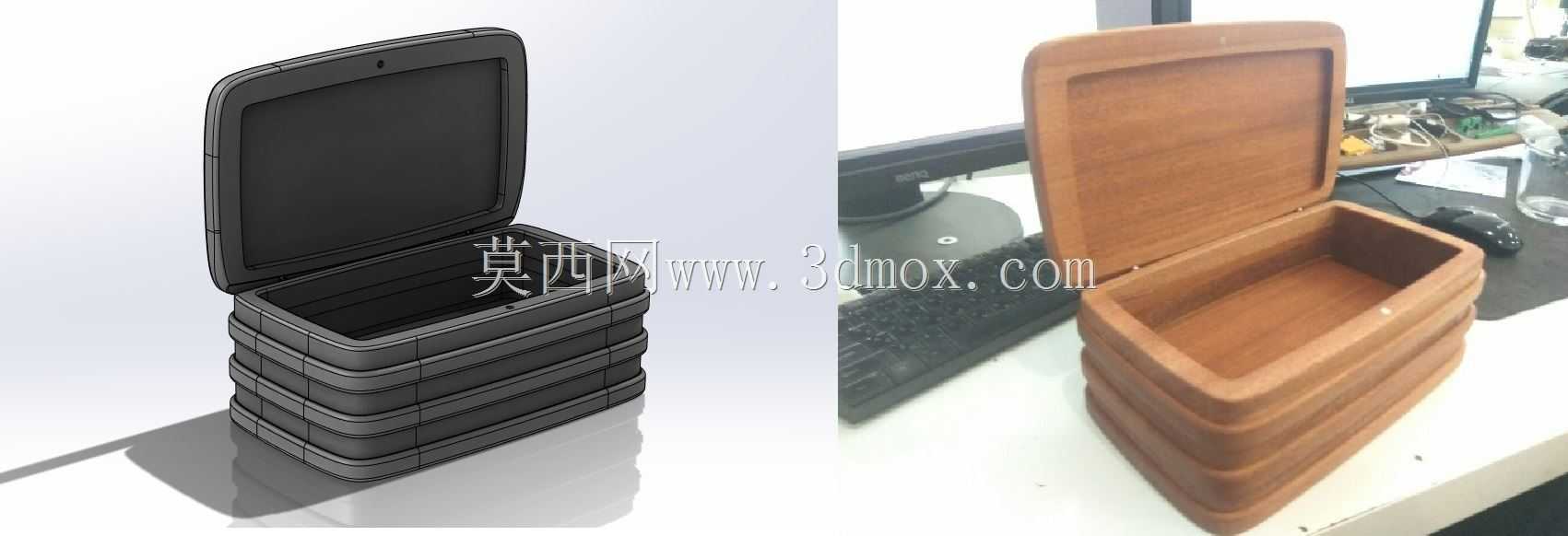

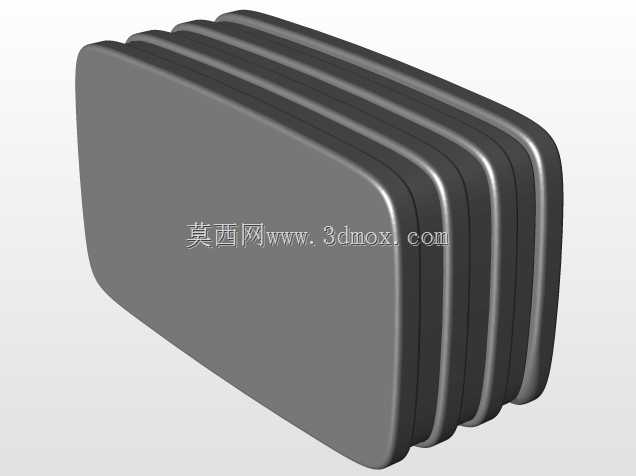

　　盒盖与最上层盒体采用隐藏式合页铰链连接，铰链的转轴完全嵌入盒体侧壁的沉槽内，外部没有突出的安装结构，既避免了车间使用时铰链被工件磕碰变形的问题，也让盒体整体外观更简洁流畅，闭合后盒盖与顶层盒体的贴合面做了一圈0.3mm的预压密封边，能阻挡大部分车间浮尘和切削液飞溅进入盒内。在功能特性上，这款储物盒的隐藏属性体现在两个维度：一是闭合后整体外观为规整的圆角梯台造型，外表面没有明显的锁扣、开盖标识，不熟悉结构的人很难第一时间发现这是可开启的收纳容器，适合存放一些需要妥善保管的小型贵重配件；二是每层储物腔都做了独立的高度适配，最底层腔室高度最高，可存放长度稍大的刀具类配件，往上每层高度依次递减，可分别存放螺丝、垫片、量针这类更小的零件，

　　拿取时不需要完全分离所有层体，只需掀开盒盖即可拿取顶层物品，需要拿取下层物品时，直接抬起对应层数以上的盒体即可，层间的止口结构在抬起时不会卡滞，对位也非常方便。从安装与使用边界来看，这款盒体的底部做了1.5mm深度的防滑沉槽，放置在金属工作台面时，沉槽内的空气负压能让盒体更稳，即使工作台有轻微振动也不会滑落，整体外形的最大外轮廓尺寸控制在180mm×150mm×220mm以内，刚好可以放在大多数机床操作工位的工具架预留格内，不会占用过多操作空间。盒体的壁厚设计为均匀的2.5mm，不管是采用注塑工艺批量生产塑料材质版本，还是采用实木铣削加工做工艺礼品版本，都能保证足够的结构强度，同时不会因为壁厚过大造成材料浪费。在细节结构处理上，

　　盒盖内侧做了一圈内凹的缓冲胶条安装槽，用户可根据使用需求粘贴绒布或者橡胶缓冲条，避免存放精密零件时开合晃动造成磕碰，盒体所有的外角都做了R8的圆角过渡，内角做了R3的圆角处理，既避免了直角结构在使用时磕碰伤人，也让注塑生产时的熔体流动更顺畅，减少应力集中导致的变形问题。铰链的开合角度做了105度的限位设计，盒盖掀开后会自动停在最大开启位置，不会因为自重向后翻倒砸到工作台面，也不会因为开合角度过大导致铰链连接处断裂。实际在车间工位测试使用时，这款结构的收纳效率比普通敞口盒高40%左右，因为分层设计让零件分类更清晰，找取配件的时间大幅缩短，闭合后的密封结构也让零件存放周期更长，不会因为积尘需要频繁擦拭保养，同时规整的外观也符合车间目视化管理的要求，除了工业工位场景，这款结构调整表面处理工艺后，也可用于桌面文具收纳、首饰藏品收纳等民用场景，结构的适配性非常广。
