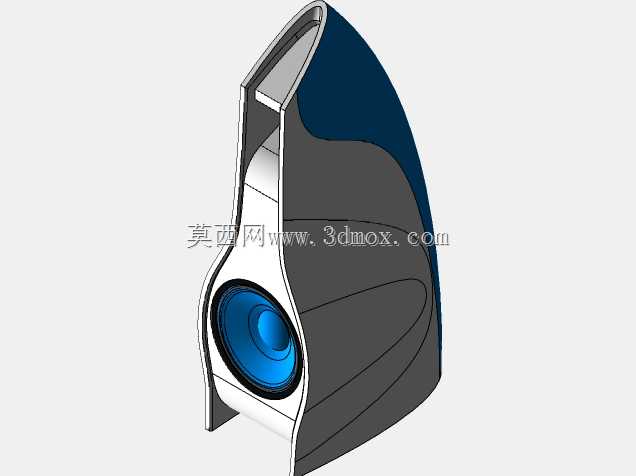

曲面结构扬声器壳体三维设计

　　在声学设备的结构开发环节，扬声器的外部承载壳体直接影响单元安装精度、声腔密闭性与整机装配适配性，本次完成的曲面结构扬声器设计，从实际落地的装配需求出发，先梳理了不同应用场景下的安装边界：面向桌面影音设备使用时，壳体的安装孔位需匹配常规3英寸全频单元的固定螺距，背部出线槽预留足够的线材弯折空间，避免装配时线材挤压导致的接触不良；面向嵌入式安装场景时，壳体外侧的止口尺寸严格对应常规机柜的开孔公差，曲面过渡区域做了0.3mm的安装导向斜角，方便现场施工时快速对位，无需额外修磨安装边。设计过程中没有采用常规的直壁拼接结构，而是通过连续G2连续的曲面构建整体外形，一方面是为了减少声腔内部的平面反射驻波，让单元发出的声波在腔体内的衍射更均匀，

　　避免尖锐的声染色问题；另一方面曲面的流线型外形也能降低外部积灰的概率，日常清洁时不会出现直角缝隙的积灰死角。从功能特性来看，壳体的单元安装位做了环形的密封槽设计，槽体宽度1.2mm、深度0.8mm，适配常规的EVA密封泡棉，装配后可以实现声腔与外部的气密性隔离，避免声短路问题影响低频响应；壳体的壁厚从安装位的2.5mm向曲面边缘逐步过渡到1.8mm，既保证了单元固定位置的结构强度，避免大音量下的壳体谐振，也控制了整体的重量，不会给安装支架带来额外的负载。在建模阶段，先通过草绘确定单元安装位、固定孔位、出线口的基准位置，再通过边界混合构建主体曲面，对曲面的曲率变化做了逐段检查，确保没有曲率突变的区域，

　　避免后续开模时出现脱模困难或者壁厚不均的问题；安装孔的位置做了同轴度校验，所有固定孔的轴线与单元安装面的垂直度控制在0.05mm以内，保证单元安装后振膜不会出现偏斜，避免擦圈问题。考虑到实际生产中的公差累积，壳体的对接止口做了0.1mm的间隙预留，配合密封泡棉的压缩量，既可以保证装配时的顺畅度，也不会出现装配后松动的问题；曲面的外表面没有做多余的凸起结构，所有的棱边都做了R0.5的圆角处理，避免搬运安装时的锐边划伤。从安装适配的角度，壳体背部设计了通用的支架安装螺孔，兼容壁挂、桌面支架、嵌入式卡装三种固定方式，螺孔的深度做了严格控制，不会穿透内壁破坏声腔的密闭性；出线口的位置做了线缆防拉脱的卡槽结构，线材装配后可以通过卡槽固定，

　　避免外力拉扯导致的接线端子脱落。整个结构的设计没有冗余的装饰性结构，所有曲面造型都服务于声学性能与装配需求，在建模过程中对每一处的壁厚变化都做了厚度分析，确保没有出现局部过薄导致的强度不足，或者局部过厚导致的注塑缩痕问题；对于曲面与安装平面的衔接位置，做了渐变的过渡处理，避免应力集中导致的使用过程中开裂问题。
