立式130吨冲压压力机三维结构设计

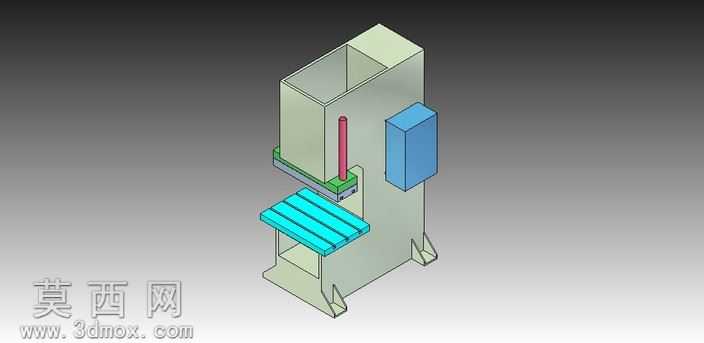

本模型为立式130吨规格冲压压力机的三维设计成果，建模阶段采用自顶向下的设计思路，先完成整体机架的空间布局规划，确定机身立柱、工作台、冲压执行端的相对位置与行程参数，再逐步拆分细化各个功能模块的零件结构。建模过程中严格遵循机械设计的公差配合逻辑，对机身的支撑脚、立柱连接位、工作台安装面等受力关键部位做了结构强化处理，保证整体框架的刚性符合大吨位冲压作业的承载要求。材质渲染阶段，针对不同部件的实际工业用材做了区分：机身主体采用哑光灰绿色的铸铁材质表现，还原铸造机身的厚重质感；冲压执行端的活塞杆采用亮面金属镀铬材质，突出运动部件的加工精度；侧边的电控箱体采用哑光蓝色工业烤漆材质，工作台面采用带防滑条纹的钢板材质，操作区域的防护部件采用半透明工程塑料材质，不同材质的光影表现层次分明，清晰区分各个功能模块的属性。结构设计上，采用开式C型立式布局，工作台设置多道平行T型槽结构，方便不同规格冲压模具的装夹固定；冲压滑块部分设置导向结构，保证冲压行程的垂直度精度；侧边集成独立的电控箱体，预留管线排布的空间，机身底部设置四个带加强筋的支撑脚，保证设备放置的稳定性；机身内部预留液压或机械传动机构的安装空间，整体结构完全符合实际工业压力机的设计逻辑，可用于设备方案展示、结构教学、虚拟装配验证等场景。设计过程中充分考虑了设备的操作便利性，工作台高度符合人体工程学操作范围，冲压端的安全防护空间预留充足，各个部件的连接方式均采用工业常用的螺栓连接、定位销定位结构，具备实际生产参考价值。
