可生产标准砌块的压块成型设备三维设计

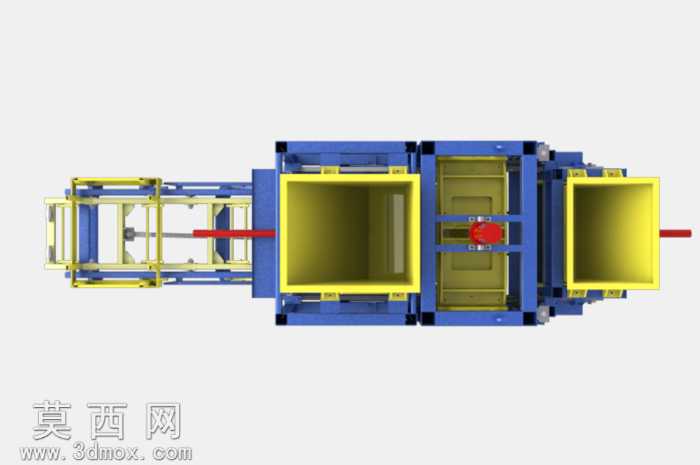

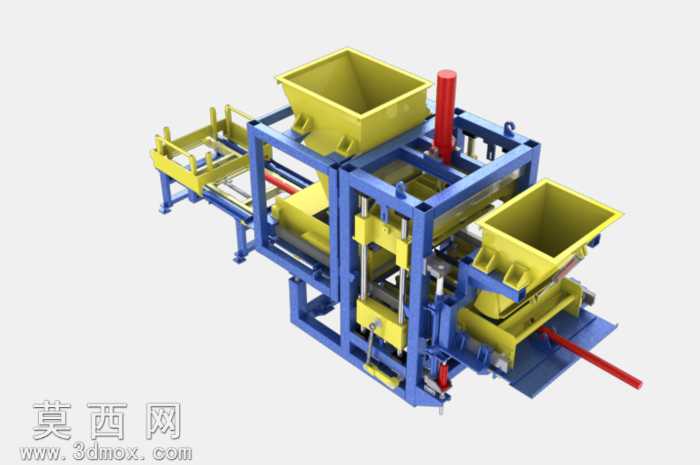

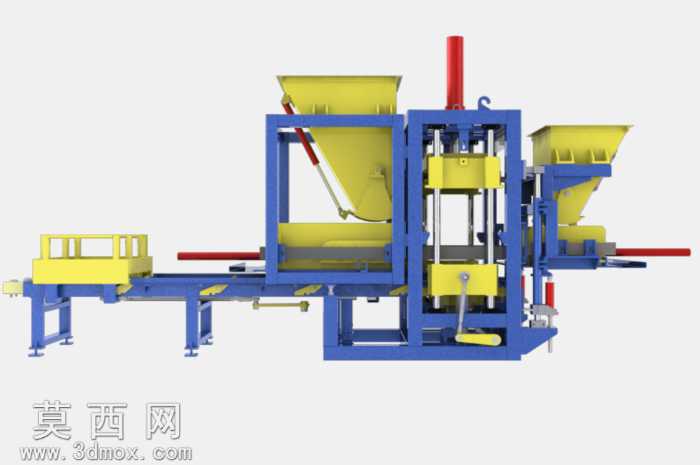

本模型为砌块压块成型生产设备，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计装配逻辑，对设备各功能模块进行独立建模后完成总装配合，确保各部件运动行程无干涉、装配关系符合实际生产设备的机械原理。模型整体采用框架式主体结构，主承重机架采用型钢拼接式结构设计，建模时对型材的拼接位置、连接孔位、加强筋结构都做了精细化还原，保证机架结构的力学合理性呈现。设备配置双料斗进料结构，两个黄色料斗分别承担不同物料的存储与给料功能，料斗部分采用曲面建模完成斗体的倾斜溜料结构设计，搭配料斗下方的给料推送机构，可实现物料向成型模腔的定量输送，料斗与机架的连接支架、调节螺栓结构都做了完整建模还原。设备中部为核心成型压制结构，配置红色竖向液压施压部件，建模时还原了液压柱塞的导向结构、上下压模的配合结构，模腔部分按照标准砌块的生产尺寸做参数化设计，可实现6块标准砌块的一次压制成型动作，压模的导向柱、复位弹簧、模框定位结构都做了细节呈现，清晰展示砌块压制成型的动作逻辑。设备一侧配置砌块输出输送机构，采用辊道加托盘推送的结构设计，建模时还原了输送架体、推送油缸、托盘定位结构，可将压制完成的砌块自动输送至设备外部，完成出料流程。渲染阶段采用工业设备常用的配色方案，机架部分赋予蓝色金属漆材质，还原型钢机架的喷涂质感，料斗、输送架等工作部件赋予黄色工程漆材质，液压部件、推送杆等执行件赋予红色警示漆材质，金属连接件、导向柱部分赋予金属镀铬材质，通过材质区分清晰呈现设备不同部件的功能分区，同时对各部件的边缘做倒角处理，还原真实焊接加工设备的工艺细节。整体设计围绕砌块压制成型的生产工艺流程展开，从进料、压制到出料的全流程结构都做了完整呈现，各运动部件的行程范围、配合间隙都按照实际生产设备的参数进行设置，可直观展示标准砌块压块成型设备的整体结构与工作原理，为同类建材生产设备的结构设计、方案展示提供清晰的三维参考。
