RCA公头音视频连接器三维建模设计

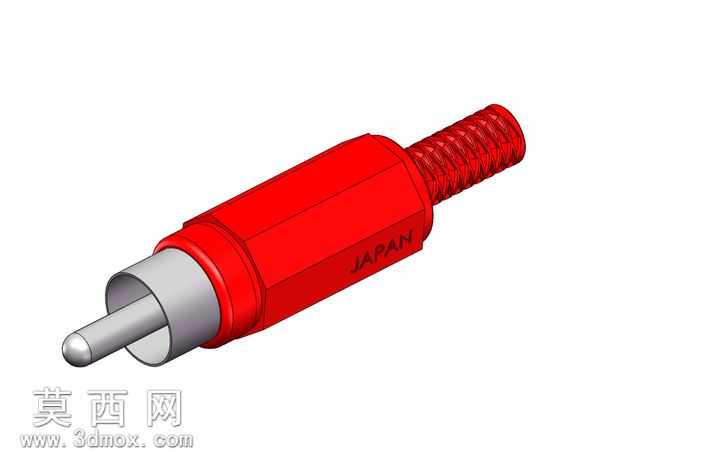

本模型为RCA公头音视频连接器，采用三维参数化建模方式完成全结构复刻，建模过程中严格遵循民用消费级接插件的通用尺寸规范，对各部件的装配公差进行了合理预留，确保模型可直接用于结构验证、装配模拟与产品演示场景。模型整体分为外部绝缘握持壳体、中部金属屏蔽套筒、前端信号插芯、尾部线缆锁紧结构四个核心部分，建模时首先绘制前端插芯的回转体轮廓，通过旋转特征生成带圆弧端头的实心信号插针，插针根部设计有环形限位台阶，用于与绝缘壳体实现轴向定位，避免插针出现轴向窜动影响接触稳定性。中部金属屏蔽套筒采用薄壁回转结构建模，套筒与绝缘壳体的配合段设计有环形卡合槽，通过过盈配合结构实现与绝缘壳体的牢固连接，套筒外表面做光滑金属质感处理，还原真实产品的金属屏蔽层结构。外部红色绝缘握持壳体采用六棱柱加回转体的组合结构，壳体表面做哑光塑料质感材质赋予，壳体侧面预留标识区域，还原真实产品的标识刻印位置，壳体尾部设计有带外螺纹的线缆锁紧套，锁紧套表面做防滑螺纹纹理建模，还原真实产品拧动锁紧时的防滑触感，该结构用于夹紧接入的线缆外皮，避免线缆拉扯导致内部芯线脱落。建模过程中对各部件的装配关系做了严格的干涉检查，确保插针与屏蔽套筒保持同轴度，绝缘壳体与金属部件之间无结构干涉，各活动配合部位预留了合理的装配间隙。材质渲染阶段，金属部件采用高反射率的金属材质，调整粗糙度参数模拟镀镍金属的哑光金属质感，绝缘壳体采用红色ABS塑料材质，调整漫反射与粗糙度参数还原工程塑料的哑光色泽，尾部螺纹结构做细节纹理处理，提升模型的真实感。整体设计围绕民用音视频接插件的实际使用场景展开，还原了RCA公头连接器的典型结构特征，模型结构完整，细节丰富，可用于电子接插件的结构教学、产品展示以及相关配套产品的适配设计参考。
