双轮牵引式小型拖车车架结构设计

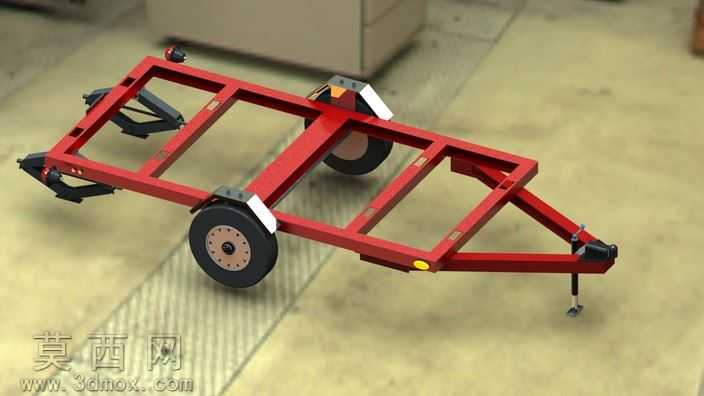

本作品为双轮牵引式小型拖车的车架主体三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循机械结构设计的装配逻辑，对每一处型材衔接、安装点位都做了精准的尺寸约束，确保各部件干涉检查零报错。模型整体以红色金属漆面作为主材质，渲染阶段采用PBR物理材质系统，还原了方管型材表面的哑光金属质感，行走轮的橡胶轮胎做了细微的胎面纹理处理，轮毂的金属光泽、牵引连接部位的黑色耐磨涂层、支撑腿的金属反光效果都通过分层材质调整实现了高拟真度的视觉表现，场景渲染采用柔和的室内漫射光源，搭配浅灰色水泥地面环境，清晰呈现车架的整体结构与细节特征。结构设计上，车架主体采用矩形方管焊接成型的框架式结构，沿牵引方向设置三道纵向主承重梁，横向布置多道连接横梁形成网格状承重基底，保证整体抗弯抗扭性能；前端设置三角牵引臂结构，末端集成带锁止功能的球形挂接机构，同时配备可收放的螺旋式支撑腿，在拖车脱离牵引状态时提供稳定支撑；行走系统采用对称布置的双轮组结构，轮组通过带减震连接座的安装支架固定于车架中部两侧，轮组上方设置弧形挡泥板结构，挡泥板边缘配备红白反光标识提升使用安全性；车架尾部设置多组快装式连接卡扣，可适配不同类型的货厢、专用作业上装的快速挂载需求。设计思路围绕小型通用牵引拖车的轻量化、高通用性需求展开，在保证车架结构强度满足额定承载要求的前提下，通过优化方管排布减少冗余材料，预留的多组标准化安装孔位可兼容不同规格的轮组、制动组件、上装固定结构，模型同时输出STL格式文件可直接用于3D打印验证结构比例，也可作为改装拖车、小型货运拖车设计的基础参考框架，各部件均保留完整建模参数，可根据实际承载需求调整型材规格、轮距、牵引高度等核心参数，适配不同牵引动力设备的挂接要求。
