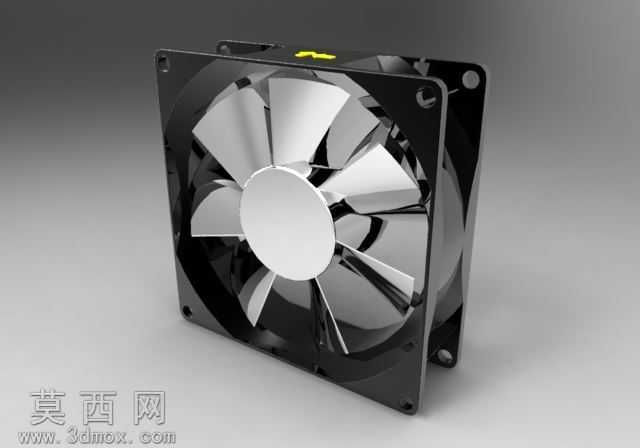

台式机CPU散热轴流电脑风扇三维设计

本作品为台式电脑CPU散热用轴流风扇的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先对风扇的外框进行基准定位，绘制带安装孔位的方形外框截面，通过拉伸特征生成外框主体，外框四角预留标准安装沉孔，孔位尺寸匹配常规CPU散热模组的安装规格，框体边缘做圆角过渡处理，避免应力集中同时提升装配顺滑度。扇叶部分采用曲面建模方式，先绘制单叶的翼型截面轮廓，通过放样、曲面填充生成符合空气动力学的弧形扇叶曲面，扇叶与中心轮毂做圆角过渡连接，共设计七片等距分布的扇叶，通过圆周阵列特征完成整组扇叶的排布，保证扇叶转动时的动平衡性能。中心轮毂部分设计为圆柱形凸台结构，预留电机安装的轴孔与定位卡槽，轮毂表面做哑光质感的材质区分，与扇叶、外框形成视觉层次。渲染阶段采用Keyshot完成材质与场景搭建，外框赋予深蓝色哑光工程塑料材质，模拟PC+ABS合金的细腻磨砂质感，调整材质的粗糙度与反射参数，还原塑料件的真实光学表现；扇叶部分赋予半透明黑色硬质塑料材质，添加轻微的透光属性，模拟实际扇叶的PBT材质特性；中心轮毂赋予亮红色金属烤漆材质，提升视觉辨识度。场景搭建采用浅灰色柔光摄影棚环境，添加三点布光，主光从侧上方照射，突出扇叶的曲面弧度与外框的棱角结构，辅光补充暗部细节，避免阴影过死，添加地面反射效果，模拟产品展示的精致质感。设计过程中重点考量风扇的装配合理性，外框与扇叶之间预留均匀的转动间隙，避免扇叶转动时与框体发生剐蹭，安装孔位的位置度公差符合通用电脑配件的装配标准，扇叶的曲面角度经过反复调整，在保证风量的同时降低转动风阻，兼顾散热效率与静音表现，整体模型结构完整，各部件可拆分用于后续的结构验证、3D打印样件制作或者散热模组的装配模拟。
