龙门式数控磨床初代结构三维设计

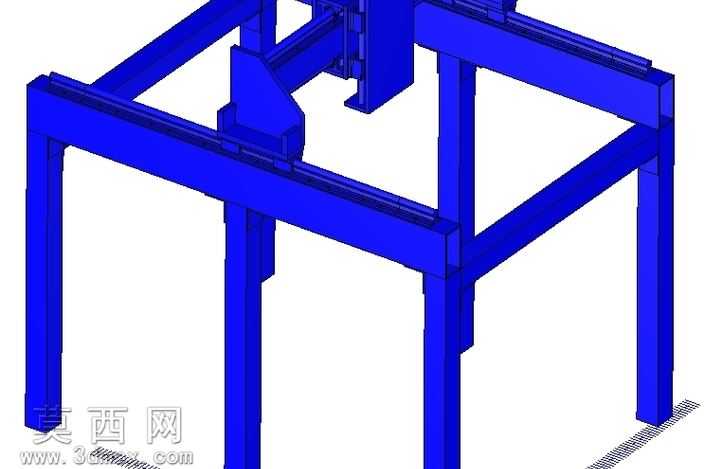

本作品为龙门式数控磨床的初代设计三维模型，整体采用经典龙门跨式布局作为核心承载架构，建模过程中优先保证结构刚性与运动行程的平衡，以满足磨削加工对设备稳定性的高要求。模型构建时先从主体承载框架入手，四根立式支撑柱采用等截面矩形型材结构设计，顶部双横梁平行布置形成稳定的龙门跨距，横梁与立柱的连接部位做了加厚加强筋处理，模拟实际焊接或栓接结构的应力分散设计，避免磨削作业时的结构震颤影响加工精度。横向运动滑座搭载于双横梁之上，建模时预留了直线导轨的安装基准面与丝杠传动的装配空间，滑座与横梁的配合面做了贴合精度的结构设计，保证横向进给运动的平顺性；垂直方向的磨削主轴安装滑台集成在横向滑座上，可实现竖直方向的进给运动，滑台结构设计时兼顾了主轴安装的同轴度基准，同时预留了磨削头的安装接口与防护结构的装配位置。模型底部两侧布置了工件装夹平台的安装基准，对应龙门跨距范围内的加工区域，可适配不同尺寸工件的装夹需求，整体框架的所有连接部位都做了工艺倒角与应力释放的结构设计，还原实际机床设计中的工艺考量。材质设定上主体机架采用工业机床常用的铸铁材质视觉表现，赋予哑光深灰蓝的材质质感，模拟机床铸件喷漆后的表面效果，运动滑台等部件采用稍浅的金属材质区分结构层次，渲染时采用均匀的工业照明方案，清晰展现各部分的结构衔接与装配关系，没有添加多余的装饰性元素，完全聚焦于设备本身的机械结构表达。作为初代设计版本，模型完整呈现了数控磨床的核心承载与运动布局逻辑，清晰展现了龙门式机床的结构特点，各部件的装配关系明确，可作为数控磨床结构设计迭代的基础参考，也可用于机床结构教学演示、同类设备设计参考使用，直观呈现龙门式数控磨削设备的基础架构组成。
