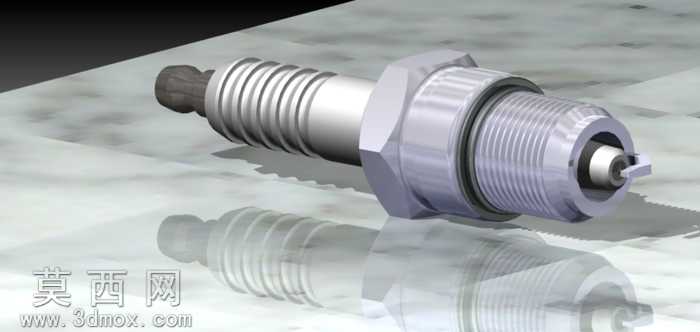

本田CBR600摩托车火花塞三维建模作品

本作品为面向培训教学打造的本田CBR600摩托车火花塞三维建模成果，建模过程围绕火花塞的真实工业结构展开，首先通过测绘参考实物的各段尺寸，在三维软件中搭建基础轮廓：从尾部的绝缘接线端头开始，依次构建接线螺杆、绝缘陶瓷体、金属密封壳体、六角拧动台、密封垫圈、螺纹安装段以及中心电极与侧电极的完整结构，每一处结构的尺寸比例都严格参照原厂火花塞的参数设定，保证结构还原的准确性。建模阶段采用参数化特征建模方式，对金属壳体上的散热螺纹段采用螺旋扫描特征生成，保证螺纹牙型的规整度与螺距的一致性，六角拧动台的对边尺寸、倒角参数都按照通用火花塞的工装标准设置，方便后续模拟装配与拆装演示。材质编辑环节针对不同部件的物理属性做了区分处理：金属壳体部分赋予高反光的镀锌合金钢材质，调整表面粗糙度参数模拟金属机加工后的细微纹理，同时添加轻微的使用磨损痕迹提升真实感；陶瓷绝缘段采用高硬度绝缘陶瓷材质，调整漫反射与高光参数还原陶瓷温润的半哑光质感，在陶瓷与金属的衔接处添加细微的密封胶层材质，还原真实产品的装配细节；电极部分采用耐高温镍合金材质，调整金属反射强度模拟高温工作后的轻微氧化色泽。渲染阶段搭建了简洁的反光展示台面，采用三点布光方案：主光源从侧上方打亮火花塞主体结构，突出金属螺纹的层次感与六角台的棱角轮廓，辅光源从另一侧补光消除暗部死黑，顶光勾勒顶部陶瓷体的轮廓，同时开启光线追踪与环境反射效果，让金属表面能够反射出周围环境的光影，在台面上生成柔和的倒影，提升整体渲染的真实质感。设计思路上以教学演示为核心目标，模型保留了完整的可编辑参数特征，方便学员拆解查看火花塞的内部装配关系，理解各部件的功能作用：接线端头用于连接高压点火线，陶瓷体承担绝缘隔热作用，金属壳体负责与发动机缸盖安装固定，螺纹段保证安装密封性，中心电极与侧电极的间隙是跳火点火的核心区域，整个建模过程兼顾了结构准确性与教学实用性，能够作为内燃机点火系统结构教学的直观演示素材，帮助学习者快速理解火花塞的工作原理与结构组成。
