等加等减速运动凸轮轮廓机构设计

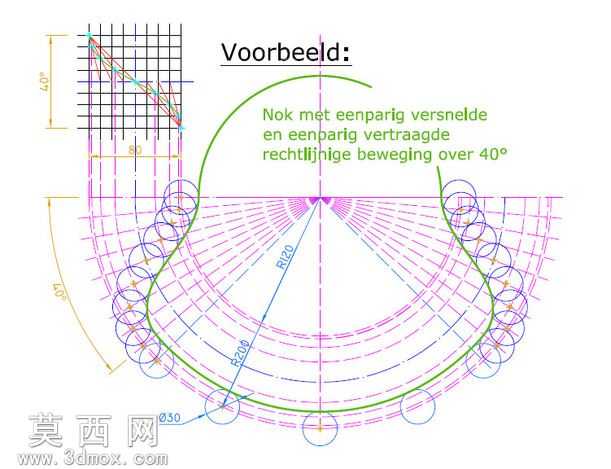

本作品为等加速等减速运动规律的凸轮机构三维设计模型，核心围绕从动件在40度行程内实现先等加速、后等减速的直线往复运动需求展开建模设计。建模过程中首先依据机械原理中凸轮轮廓设计的反转法逻辑，先确定从动件的运动位移规律：将推程运动角对半拆分，前半段从动件做等加速运动，位移随凸轮转角的平方呈正比增长，后半段做等减速运动，位移变化符合抛物线运动特性，以此计算出不同转角位置对应的从动件精确位移数值。随后在三维建模环境中搭建基圆坐标系，以R120为基圆半径确定凸轮的回转中心，按照反转法将各转角对应的从动件位移量沿径向偏移，通过光滑曲线连接所有偏移点生成凸轮的理论轮廓线，再以从动件滚子半径为偏移量生成凸轮的实际工作轮廓，同时完成滚子、从动件导路等配套结构的建模。模型完整还原了凸轮轮廓上的曲率变化特征，在等加速与等减速段的衔接位置做了平滑过渡处理，避免刚性冲击带来的运动突变，所有圆弧段、直线段的尺寸标注均与运动学计算结果完全匹配，轮廓曲线的曲率半径经过校验，不存在运动干涉或尖点磨损风险。材质设置上，凸轮主体采用合金钢材质模拟，表面赋予金属磨砂质感，从动件与滚子采用调质钢材质，导路部分添加铸铁材质的哑光效果，不同部件通过色彩区分便于观察结构组成。渲染阶段采用正交视角展示凸轮的轮廓绘制逻辑，同步呈现位移线图与轮廓生成的对应关系，清晰展现不同转角位置从动件的位移变化与凸轮轮廓点的映射规律，直观体现等加速等减速运动凸轮的设计原理，可用于机械原理教学演示、凸轮机构的运动仿真验证以及相关传动结构的设计参考，模型结构严谨，参数符合机械设计规范，能够直接导入运动仿真模块进行运动学分析，验证从动件的速度、加速度变化规律是否符合设计预期。
