机用固定式台虎钳结构三维设计

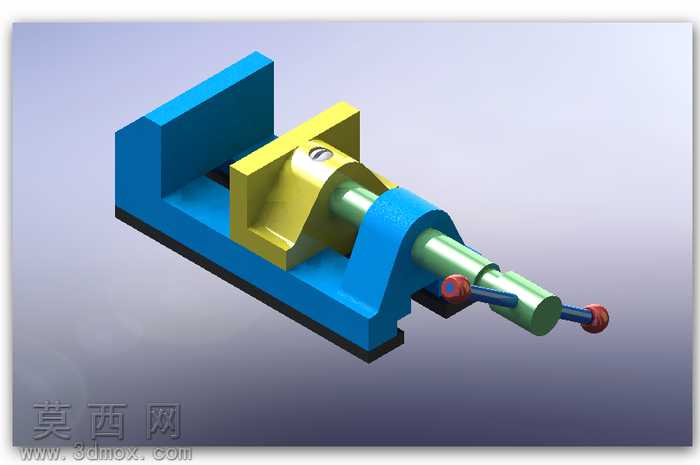

本作品为机用固定式台虎钳的三维参数化设计成果，整体采用SolidWorks完成全零件建模与虚拟装配，通过渲染模块完成最终效果呈现，完整还原了台虎钳的实用结构与功能特性。建模过程遵循机械设计的公差配合规范，对所有组成零件进行了独立的特征建模：固定钳身采用一体化拉伸加筋特征构建，底部设计有适配机床工作台的安装定位结构，保证使用过程中的结构刚性；活动钳身通过导轨配合结构与固定钳身实现滑动连接，钳口部位设计有可更换的齿形钳口板安装位，通过沉头螺钉完成钳口板的固定，齿形结构可有效提升夹持工件时的摩擦力，避免工件夹持过程中出现滑脱。传动部分采用梯形丝杠传动结构，建模时还原了丝杠的梯形螺纹特征，与活动钳身内部的开合螺母形成螺旋传动副，丝杠末端设计有穿装加力杆的通孔结构，同时配套建模了两端带防滑球头的加力杆，通过转动加力杆即可带动丝杠旋转，驱动活动钳身沿导轨做直线往复运动，实现钳口的开合与夹紧动作。材质渲染阶段针对不同零件的实际材质做了区分设置：固定钳身与活动钳身主体采用铸铁材质的哑光蓝灰色金属漆效果，还原铸造机床附件的真实质感；丝杠与加力杆采用调质钢的亮面金属材质，添加适当的反光效果凸显机加工表面的光洁度；钳口板、加力杆球头部位做了差异化的色彩与质感区分，既提升了模型的视觉辨识度，也清晰划分了不同功能的零件区域。整体装配过程严格按照实际装配顺序添加配合约束，保证丝杠转动时活动钳身可顺畅滑动无干涉，所有活动部件的运动行程符合常规台虎钳的设计参数，既可以作为机械设计教学的演示模型，也可作为机床附件选型、工装设计的参考三维素材，完整展现了手动螺旋夹紧类夹具的典型结构设计思路。
