星型五缸径向引擎三维结构设计模型

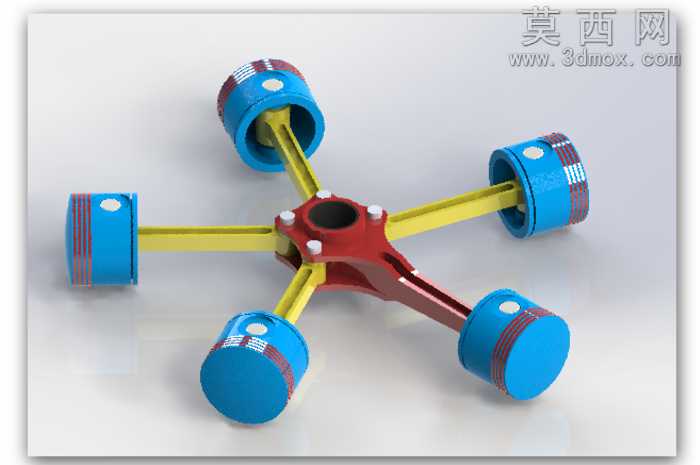

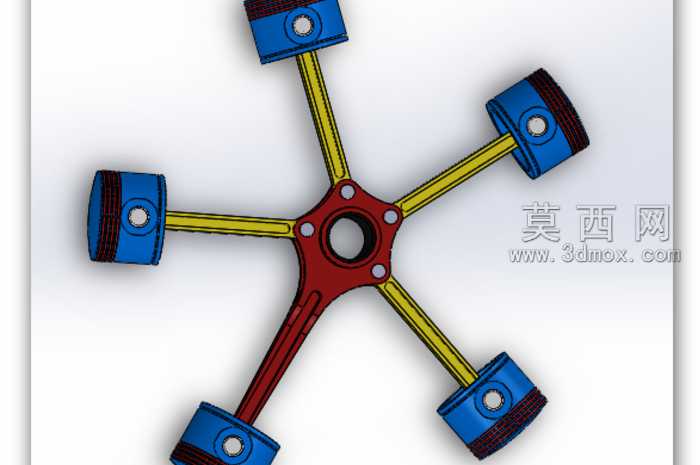

本径向引擎三维模型采用SolidWorks软件完成全参数化建模，整体采用星型五缸布局设计，围绕中心曲柄轴呈均匀放射状排布，完整还原了径向内燃机的核心传动结构。建模过程中首先完成中心星形曲柄毂的基准构建，以中心轴孔为定位基准，按照72度等夹角完成五个连杆安装位的特征排布，曲柄毂采用一体化结构设计，预留了与曲轴配合的轴孔、连杆铰接的螺栓孔位，边缘做了圆角过渡处理避免应力集中，建模时通过圆周阵列命令快速完成五个安装位的特征生成，保证各缸位置的角度精度与尺寸一致性。连杆部分采用细长杆结构设计，一端通过铰接螺栓与中心曲柄毂相连，另一端与活塞销座配合，建模时对杆身做了等强度优化，截面采用工字型设计兼顾结构强度与轻量化需求，五个连杆通过装配约束完全铰接在曲柄毂对应位置，可实现随曲柄转动的联动摆动。活塞组件为典型的内燃机活塞结构，包含活塞本体、活塞环槽、销座特征，活塞外圆柱面与缸套内壁做了间隙配合约束，活塞销孔与连杆小头通过同轴约束完成装配，保证活塞可沿缸体轴线做往复直线运动。材质渲染阶段，中心曲柄毂赋予红色金属漆材质模拟合金钢锻造部件的质感，连杆赋予黄色金属材质呈现调质钢的外观效果，活塞组件赋予蓝色工程塑料与金属组合材质，区分不同功能部件的视觉特征，各铰接位置、螺栓部位添加金属光泽材质突出细节。设计思路上遵循径向引擎的经典布局逻辑，通过中心曲柄的旋转运动，带动五个连杆依次摆动，驱动各缸活塞完成往复运动，完整复现星型发动机的动力传递路径，装配过程中添加了运动配合约束，可直接用于运动仿真演示，直观展示径向引擎各部件的运动关系，模型各零件特征完整，装配层级清晰，可直接用于结构教学、原理演示或相关动力机械的设计参考。
