预置式可调扭力扳手结构设计方案

在汽车总装线的发动机缸盖螺栓紧固工位、风电塔筒法兰连接作业、精密机床主轴装配环节，扭力扳手都是不可或缺的定扭矩紧固工具，其核心作用是在螺纹连接作业中精准控制施加的扭矩值，避免因扭矩不足导致连接件松动、密封失效，或是扭矩过大造成螺栓屈服断裂、螺纹滑牙、被连接件压溃等工程问题。这款预置式扭力扳手的三维结构设计，完全围绕一线装配作业的实际使用需求展开，没有冗余的装饰性结构，每一处细节都服务于扭矩控制精度、操作握持舒适度与长期使用可靠性。

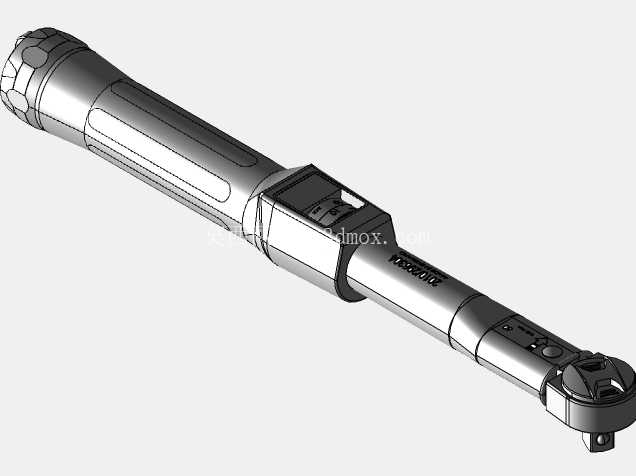

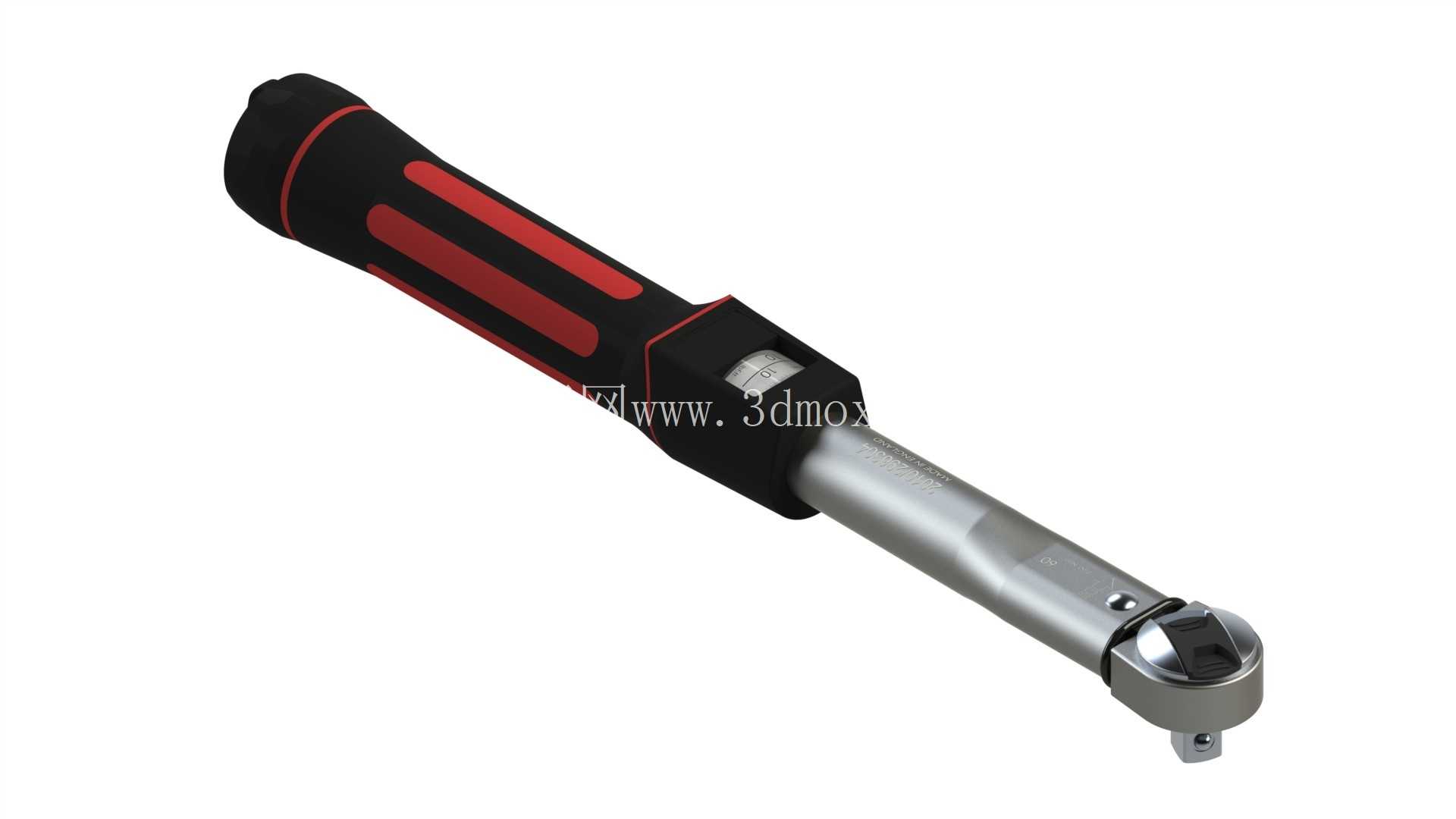

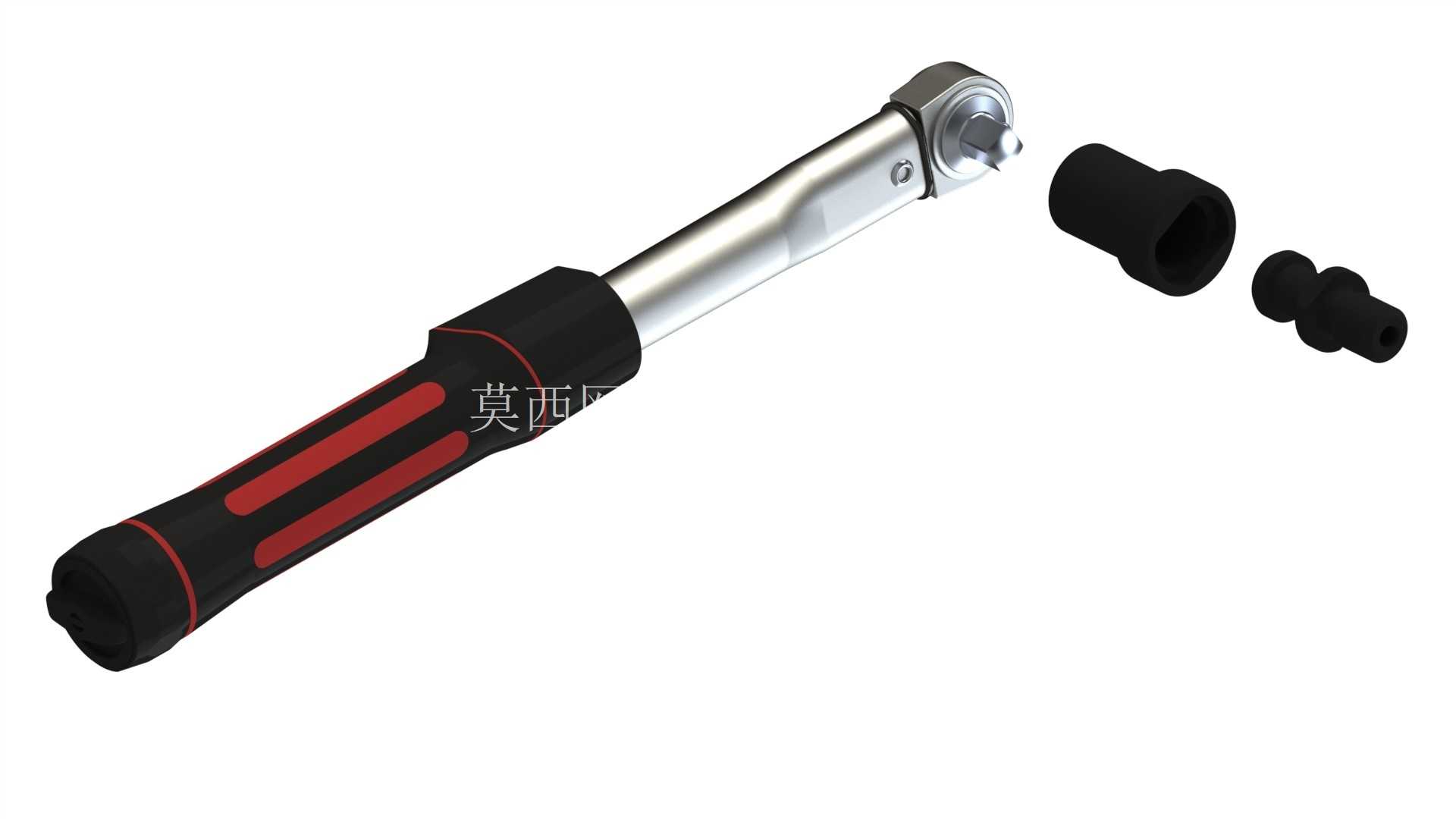

从结构布局来看，这款扳手采用棘轮驱动头与扭矩调节主体分体式设计，驱动端采用标准1/2英寸方榫接口，可兼容同规格的各类套筒、批头转接件，能够覆盖M6到M20范围内常见公制、英制螺纹紧固件的扭矩作业需求，方榫位置设计有钢珠定位结构，更换套筒时只需按压即可解锁，作业过程中套筒不会意外脱落，适配维修、装配、质检等多场景的快速换件需求。扭矩调节机构内置在金属杆身内部，采用压缩弹簧与棘轮离合结构配合的机械原理，当施加的扭矩达到预设值时，离合机构会触发脱扣，同时手柄端会发出清晰的“咔哒”提示音与明显的卸力手感，提醒作业人员停止加力，避免超拧。

握持部分采用橡塑复合包覆设计，表面设置有三道纵向防滑凸筋，手柄尾部做了圆弧收边处理，即使长时间戴劳保手套作业，也能保持稳定的握持力，不会出现打滑脱手的情况，手柄与金属杆身的衔接位置做了阶梯式限位结构，避免握持位置过于靠前影响扭矩输出精度。金属杆身采用高强度合金钢材质的等截面设计，表面做了哑光镀铬处理，既能够抵抗车间环境中的油污、水汽腐蚀，也不会因为反光影响作业视线，杆身侧面预留了扭矩刻度窗口，调节预设扭矩时可以直接读取数值，刻度线采用激光蚀刻工艺，长期使用不会磨损模糊。

从安装边界与尺寸适配角度看，这款扳手整体长度控制在350毫米左右，驱动头径向最大直径32毫米，能够伸入大部分设备的狭窄装配空间作业，不会因为结构尺寸过大与周边零部件发生干涉。手柄部分最大直径40毫米，符合成年人手掌握持的人机工程尺寸，施加扭矩时手腕不需要过度弯折，能够降低长期重复作业带来的职业劳损。棘轮头部分采用24齿棘轮结构，最小回转角度仅15度，在空间受限的作业位置，不需要大幅度转动扳手即可完成紧固件的旋紧作业，相比普通固定头扳手的作业适应性更强。

在结构设计的细节处理上，这款扳手的调节锁止机构设置在手柄尾部，旋转解锁后即可转动手柄调整预设扭矩值，调整到位后反向旋转即可锁止，避免作业过程中误触导致扭矩设定值偏移。驱动头的棘轮结构设计有正反转拨片，切换拨片位置即可改变旋紧方向，既可以用于螺栓紧固作业，也可以用于螺栓拆卸作业，不需要将套筒从紧固件上取下即可切换方向，能够有效提升作业效率。整个扳手的内部传动结构都做了密封处理，车间环境中的金属碎屑、灰尘、油污不会进入内部机构，能够长期保持扭矩控制精度，减少日常维护的频次。

不同于普通的固定扭矩扳手，这款预置式结构可以根据不同的作业要求灵活设定扭矩值，覆盖20N·m到210N·m的常用扭矩区间，既能够满足汽车维修中轮胎螺栓、火花塞的紧固要求，也能够适配机械设备装配中法兰连接、轴承固定的扭矩需求，甚至在家电组装、自行车维修等民用场景也能适用。建模过程中对所有配合面都做了公差适配设计，棘轮齿面的啮合间隙控制在0.02毫米以内，既保证转动灵活，也不会因为间隙过大导致扭矩传递出现误差，弹簧的刚度参数经过反复校核，保证全量程范围内的扭矩控制误差在国家标准允许的±3%以内，满足工业级作业的精度要求。
