存储介质卷材承托框架结构设计

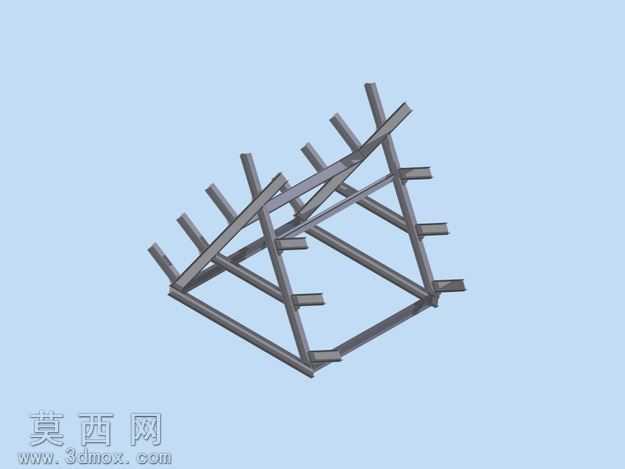

本模型为存储介质卷材配套的承托框架结构，采用三维参数化建模方式完成整体搭建，建模过程中严格遵循型材类结构的装配逻辑，先以基准面定位框架的整体外轮廓尺寸，确定底部矩形承托基底的长宽参数，再依次搭建斜向支撑与侧边挡料构件，每根型材构件均按照实际装配关系添加重合、平行等几何约束，确保整体结构无干涉、尺寸匹配合理。模型渲染阶段采用哑光金属材质模拟工业常用的方管型材质感，对构件连接处做了细节处理，还原焊接装配的结构特征，整体视角采用等轴测视角展示，能够清晰呈现框架的空间排布逻辑。结构设计上，底部采用双层矩形框作为承重基底，保证放置时的稳定性，斜向交叉支撑构件用于分散卷材放置时的竖向载荷，提升整体框架的抗形变能力，侧边等距排布的横向挡杆用于分隔不同的存储卷材，避免卷材滚动移位，同时预留了足够的取放空间，方便物料存取作业。设计思路围绕存储介质卷材的存储需求展开，充分考虑卷材类物料圆柱状易滚动、自重较大的特点，框架整体采用开放式结构设计，既减轻了框架自身重量，又便于观察物料存储状态，各构件的排布间距经过合理测算，能够适配常规尺寸的存储介质卷材存放需求，结构简单可靠，便于加工制作与现场组装，可直接用于仓储工位的物料存放场景参考，也可作为同类型材框架结构设计的建模参考模板，模型的各构件均为可编辑参数化特征，能够根据实际存放的卷材尺寸快速调整框架长宽、挡杆间距等参数，适配不同规格的物料存储需求。
