双轮起重吊环滑轮组机械结构设计

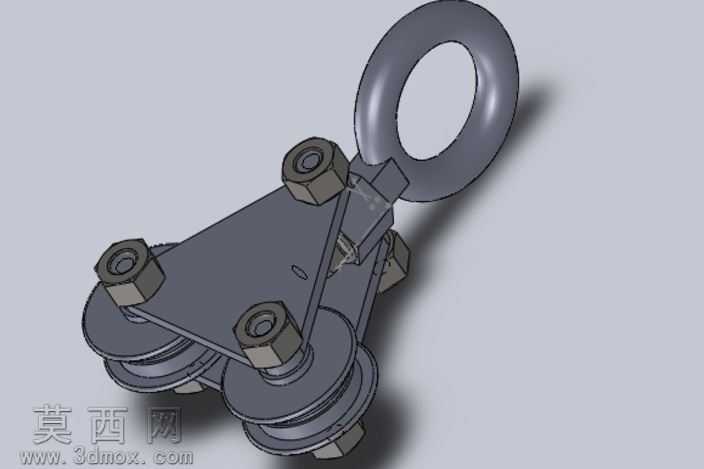

本作品为双轮起重吊环滑轮组三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械设计规范，对各零部件的尺寸公差、装配关系进行了精准还原。模型整体包含顶部吊环、三角安装支架、两组滑轮组件、六角锁紧螺栓、配套螺母等核心部件，各零件独立建模后通过同轴心、重合、平行等标准装配约束完成整体组装，可实现完整的装配体运动仿真，滑轮可绕自身轴顺畅转动，模拟实际吊装作业中的绳索导向动作。渲染阶段采用金属材质体系，吊环与支架赋予哑光结构钢材质，表面添加轻微氧化质感模拟实际工业使用的金属肌理，螺栓螺母采用发黑处理的碳钢材质表现，滑轮轮体添加高硬度耐磨合金钢材质属性，边缘做细微倒角处理避免应力集中的设计细节也完整呈现，整体渲染光影柔和，清晰展现各部件的结构层次与装配关系。设计思路围绕小型起重吊装场景的实用需求展开，采用双滑轮排布可有效降低单轮承重负载，三角式支架结构通过力学优化，将吊环传递的吊装载荷均匀分散到两组滑轮轴上，避免局部应力过大导致结构失效；螺栓连接的装配形式便于后期滑轮磨损后的拆卸更换，吊环采用整体锻造式的环形结构设计，无拼接焊缝，保障吊装作业的结构强度，各连接部位的螺母均加装防松垫片结构，适配起重作业的震动工况，防止连接件松脱引发安全隐患。模型完整还原了零件间的间隙配合关系，滑轮与支架间预留合理转动间隙，螺栓穿过支架与滑轮轴的通孔处保留装配公差，可直接导出工程图用于生产加工参考，也可作为起重机械教学演示的三维素材，帮助学习者理解滑轮组的受力传递逻辑与起重吊具的结构设计要点。
