化工换热设备用多孔法兰式管板结构设计

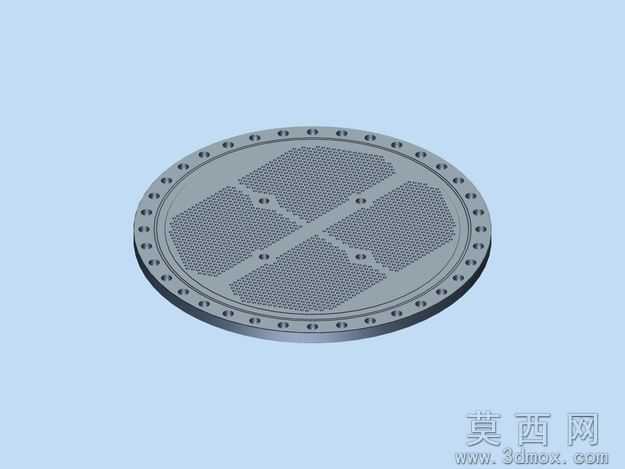

本作品为应用于列管式换热、分离类设备的法兰式管板三维建模成果，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先以设备公称通径为基准绘制法兰外轮廓草图，精准排布法兰外缘的螺栓连接孔位，严格遵循通用法兰连接的孔位节圆、孔径公差规范，保证后续与对接法兰的装配适配性。管板核心的多孔区域采用阵列特征完成批量管孔建模，针对不同分区的管孔排布逻辑，先绘制单分区的管孔排布草图，通过线性阵列结合分区边界裁剪，实现四个功能分区的差异化管孔布局，既保证换热管穿装的位置精度，也预留出分区隔流的结构空间。建模过程中对管板的密封面、管孔倒角、法兰外缘过渡圆角均做了细节处理，避免尖锐结构导致的应力集中问题。渲染阶段采用金属哑光不锈钢材质赋予管板主体，还原工业承压金属部件的真实质感，通过环境光遮蔽效果突出管孔阵列的层次感与法兰面的结构细节，搭配浅蓝纯色背景弱化无关元素干扰，清晰呈现管板的整体结构与分区特征。结构设计上充分考虑管板的承压工况，法兰盘厚度、管孔间距均参照行业通用设计规范取值，螺栓孔的均匀排布保证连接受力的均衡性，四个多孔分区的对称布局适配设备内部的多流程换热需求，可直接用于后续的设备虚拟装配、工程出图以及加工工艺模拟环节，为换热类设备的整体设计提供精准的核心部件三维数据支撑。
