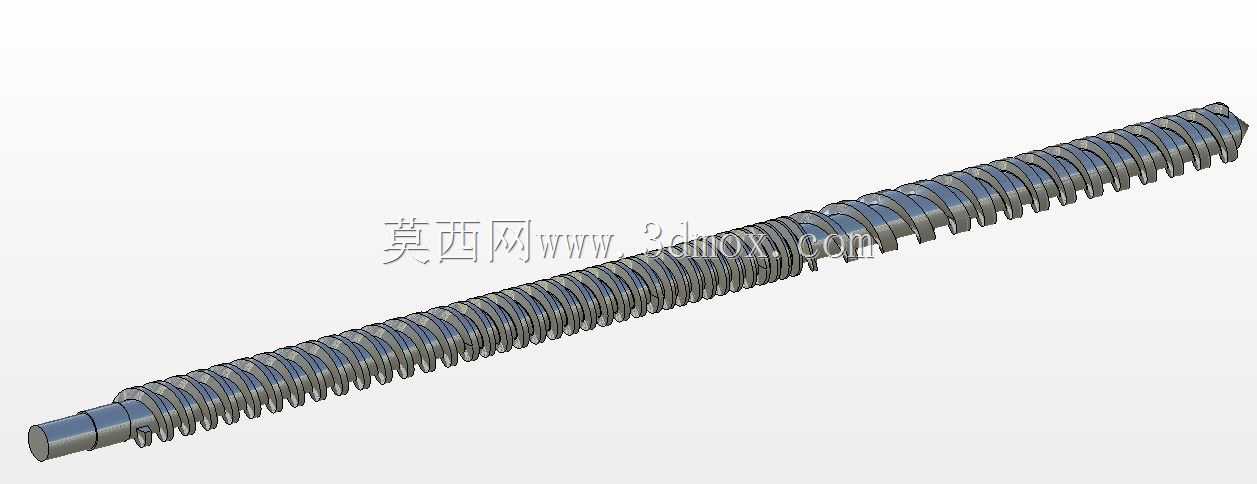

变螺距往复传动海勒松螺杆结构

　　在轻工灌装、纺织排线、小型物料输送等需要连续往复直线进给的设备场景里，这类变螺距螺杆是替代复杂凸轮连杆机构的核心执行构件，不需要额外加装换向传感器或者行程开关，仅通过自身螺纹型线的连续变化，就能带动配套的螺母滑块在单次旋转输入下完成前进、返程的全周期往复动作，大幅简化设备的传动链布局，减少电控点位的故障概率。从结构设计逻辑来看，这类螺杆的核心难点在于螺纹段的型线过渡处理，两端的光轴定位段需要和设备机架上的轴承位做公差匹配，通常选用h6级的轴径公差，和深沟球轴承内圈过渡配合，保证螺杆旋转时的径向跳动控制在0.02mm以内，避免滑块运动时出现卡滞或者窜动。螺纹段的牙型没有采用普通连接螺丝的三角形牙型，而是选用了近似矩形的传动牙型，

　　牙侧角控制在3到5度之间，既保证传动过程中足够的接触面积降低接触面压，又能减少滑动摩擦带来的能量损耗，螺纹收尾的位置做了平滑的螺距渐变过渡，没有突变的台阶结构，让滑块在换向位置不会出现刚性撞击，运行噪音比普通的曲柄滑块机构低15分贝以上。在实际安装边界上，这类螺杆的有效行程由中间变螺距段的长度决定，两端光轴的伸出长度需要根据设备机架的安装厚度、轴承端盖的压紧尺寸做适配，轴端通常会加工出标准的平键槽，用来和同步带轮或者直连电机的输出轴做周向固定，不需要额外加工复杂的联轴器连接结构，能进一步压缩设备的轴向安装空间。做三维建模的时候，需要重点校核螺纹过渡段的螺旋线连续性，不能出现螺旋线断裂或者曲面褶皱的问题，

　　否则后续做运动仿真时会出现滑块穿模或者运动轨迹报错的情况，牙顶和牙底的位置都做了0.2mm的圆角过渡，一方面是消除热处理环节的应力集中点，避免螺杆长期交变载荷下出现疲劳断裂，另一方面也能减少滑块和螺纹接触面的锐边刮擦，延长配套铜螺母的使用寿命。和普通的等螺距传动丝杠不同，这类螺杆不需要搭配正反转控制程序，只要保持单方向的连续旋转，就能带动执行件完成固定行程的往复动作，在小型自动化设备的排线机构、喷码机的往复喷头驱动、小型灌装机的物料分送工位上应用非常广泛，因为传动链短、零件数量少，后期维护只需要定期在螺纹面涂抹润滑脂即可，不需要频繁调整换向间隙或者更换易损的行程开关。设计时还要注意螺杆的长径比控制，当有效行程超过300mm时，

　　需要在螺杆中段加装滑动支撑衬套，避免高速旋转时出现挠性变形，导致运动精度下降，螺纹段的表面粗糙度需要控制在Ra1.6以下，降低滑动摩擦系数，减少运行过程中的温升，避免长时间连续工作时螺杆出现热伸长，影响往复行程的定位精度。
