五轴联动数控加工中心设备结构

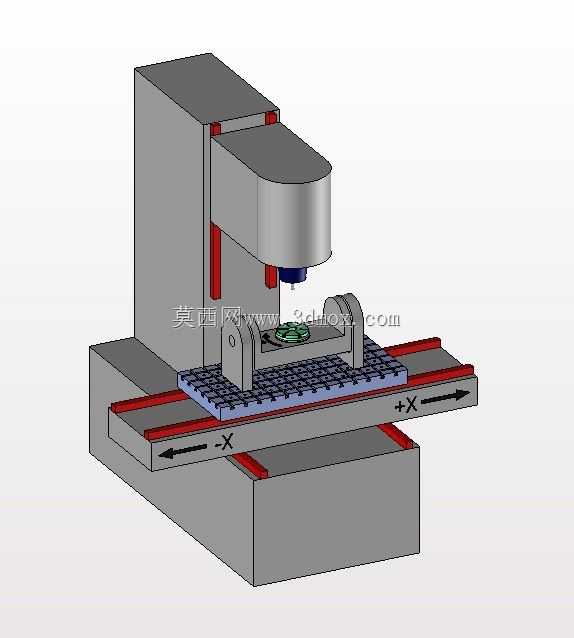

　　在航空航天复杂结构件、汽车模具高精度型腔、医疗植入物异形曲面加工场景中，传统三轴机床受限于进给轴联动维度，往往需要多次装夹找正才能完成全部工序，不仅装夹累计误差会直接影响零件最终形位公差，多工序流转的等待时间也会拉长整体加工周期，五轴联动加工设备正是为解决这类复杂零件加工痛点而生的设备类型。这款五轴加工结构采用经典的龙门式立柱搭配双回转工作台布局，X向进给采用双直线导轨支撑结构，导轨沿床身底座纵向铺设，滑块与工作台底部连接座刚性锁固，传动端采用预拉伸滚珠丝杠搭配伺服直驱结构，可在全行程范围内保证进给运动的重复定位精度，避免长行程下丝杠热伸长带来的位置偏差。Z向主轴滑枕采用矩形导轨贴塑处理，配合主轴箱的平衡配重结构，

　　可在垂直进给过程中保持稳定的切削刚性，即使进行大切深的硬质合金铣削作业，也不会出现滑枕下坠或进给爬行的问题。主轴单元采用高速电主轴结构，端面配置刀具内冷通道，可适配高速钢、硬质合金、陶瓷等不同材质的切削刀具，满足粗加工大余量去除到精加工镜面成型的全工序加工需求。双回转工作台采用摇篮式结构设计，A轴可实现正负方向的大角度摆动，C轴可完成360度连续回转，两个回转轴均采用高精度转台轴承支撑，搭配消隙齿轮传动结构，可在联动加工过程中保持回转角度的定位精度，避免反向间隙带来的曲面加工棱线缺陷。床身底座采用整体式铸铁铸造结构，内部布置交叉式加强筋，可吸收切削过程中产生的高频振动，保证机床整体的刚性储备，即使进行重切削作业，

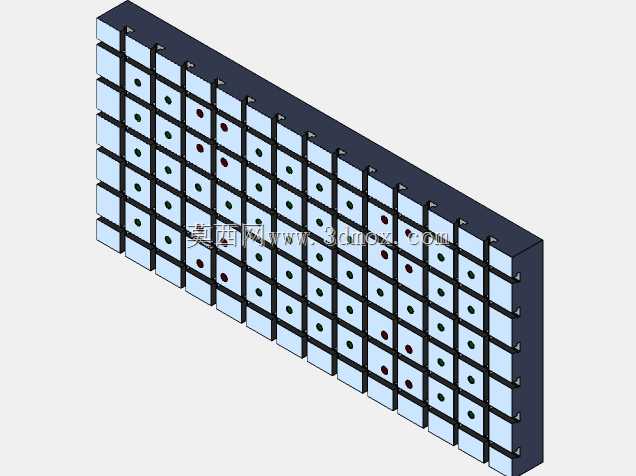

　　床身的形变量也能控制在微米级范围内。设备的防护结构采用分层式设计，X轴导轨外侧配置伸缩式钢板防护罩，可阻挡切削过程中飞溅的切屑和切削液进入导轨传动区域，避免导轨面出现磨粒磨损；主轴端面配置环形气幕结构，可在加工过程中持续喷出压缩空气，阻挡切削液和切屑进入主轴锥孔，保证刀具装夹的定位精度。操作侧预留了足够的工件装卸空间，工作台面采用T型槽结构设计，可适配不同规格的组合夹具、专用工装，满足不同尺寸零件的装夹需求，工作台的承载能力经过刚性校核，可承载中小型铝合金结构件、模具钢坯料的加工载荷，不会出现台面变形导致的零件装夹偏差。在实际加工场景中，这类五轴结构可通过一次装夹完成零件五个面的铣削、钻孔、镗孔、攻丝等多工序加工，对于叶轮、

　　叶片这类具有复杂空间曲面的零件，可通过五轴联动让刀具始终保持最佳切削角度，避免球头刀刀尖点切削带来的表面质量缺陷，同时大幅缩短刀具悬伸长度，提升切削过程的稳定性。设计过程中对各轴的运动行程做了干涉校核，主轴端面与工作台、夹具的最小安全距离经过模拟验证，可避免联动加工过程中出现碰撞干涉问题，各轴的硬限位、软限位位置经过反复调试，可在超程时快速触发保护机制，避免设备结构损坏。电气走线采用拖链内置布局，动力线与信号线分层布置，可避免信号干扰影响进给轴的运动控制精度，切削液回收槽沿床身底部四周布置，可将加工过程中使用的水基或油基切削液快速回流到过滤系统，经过滤后重新输送到主轴内冷和外部冲屑管路，实现切削液的循环利用。
