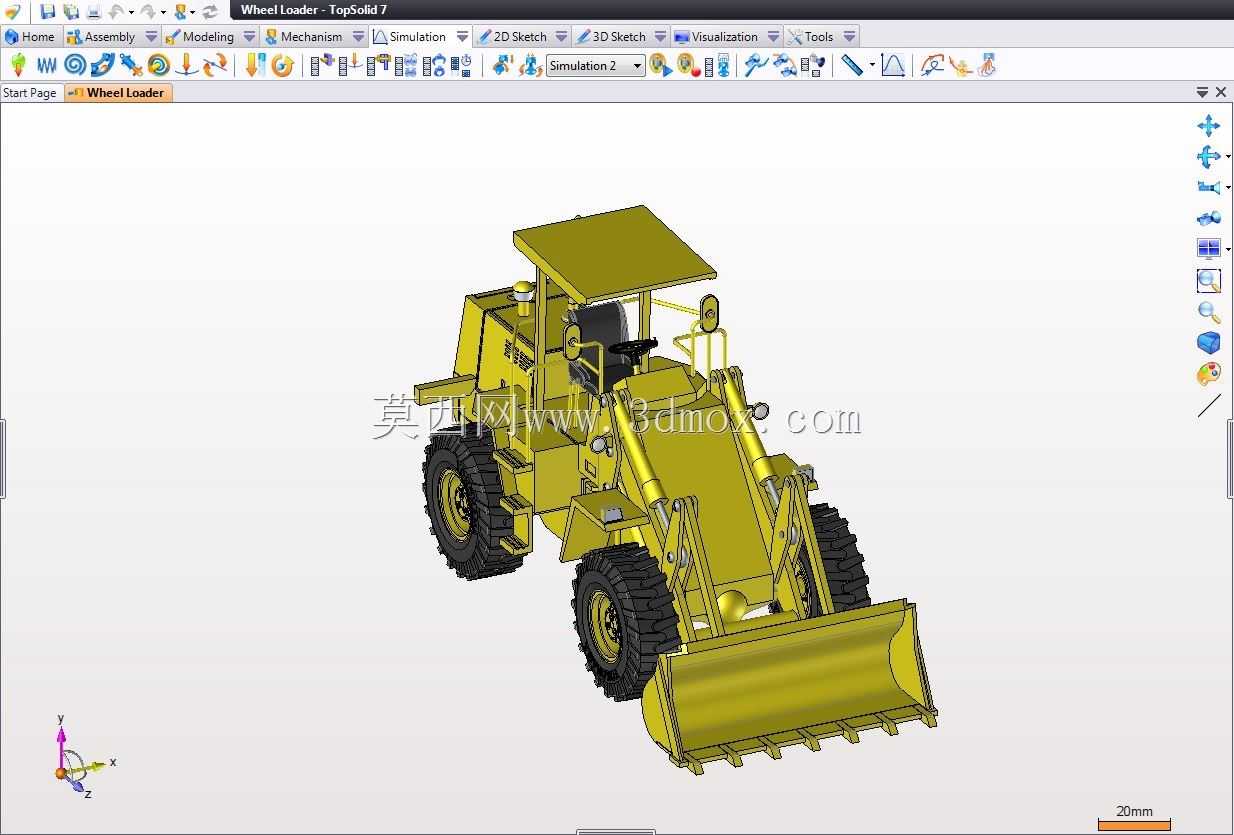

轮式装载机表土作业运动学结构设计

　　在露天矿山表土剥离、基建场地清表、农田水利土方整理这类散体物料转运场景里，轮式装载机的作业效率直接决定了前期工序的推进节奏，这套结构设计围绕表土作业的实际工况做了全链路的运动学匹配，没有照搬通用装载机的参数设定。先从作业边界说起，常规表土作业的铲装切入深度通常控制在200-350mm区间，铲斗下挖时的动臂下摆角度被限定在铰接点以下32度，避免铲斗齿尖触碰到前轮轮胎，同时保证铲斗底板在插入料堆时能保持接近水平的切入角，减少插入阻力。设计时优先考虑了转斗连杆的运动轨迹，采用反转六连杆机构，在动臂从最低举升位置到最高卸料位置的全行程里，铲斗的收斗角变化被控制在12度以内，不会出现举升过程中物料撒漏的问题，尤其是表土这类含水率波动大、容易粘附斗壁的物料，收斗角的稳定性能有效减少带料回落。

　　车架部分采用前后铰接的结构，铰接点的位置设置在前后桥轴线的中点偏前120mm处，转向时的内轮差控制在1.1米，适配表土作业常见的狭窄作业面转向需求，最小转弯半径控制在5.2米，不需要反复进退就能完成料堆旁的转向对位。动臂的铰点布置在前后铰接点上方280mm位置，举升时的动臂受力力臂经过优化，在最大掘起力工况下，动臂板的最大等效应力控制在材料屈服强度的65%以内，不需要额外加厚板材就能满足强度要求，同时控制了整机的前部重量，避免满载转向时出现翘尾问题。铲斗的斗容匹配表土作业的松散密度，斗刃部分做了15度的前倾倒角，插入料堆时的切削阻力比直角刃降低18%左右，斗齿的间距设置为180mm，刚好适配表土中夹杂的小粒径石块通过，不会出现石块卡滞在斗齿之间影响铲装的问题。

　　运动学验证阶段重点校核了三个极限位置的干涉情况：一是最低铲装位置时，铲斗后板与前车架保险杠的间隙保留了80mm，即使在颠簸路面作业出现车架弹跳，也不会出现结构碰撞；二是最高卸料位置时，铲斗与驾驶室顶棚的垂直间隙保留了220mm，举升过载时不会碰及驾驶室结构；三是最大转向角度时，前车架的燃油箱侧盖与后车架的液压油管间隙保留了45mm，转向过程中不会拉扯油管。液压管路的布置沿着动臂腹板内侧走管，管卡的间距控制在400mm，举升和转斗过程中管路的弯曲半径始终大于管径的10倍，避免管路反复弯折出现疲劳损坏。

　　驾驶室的位置设置在后车架前部上方，视野边界刚好覆盖铲斗两侧的斗齿尖位置，操作员坐在座椅上不需要前倾就能看清铲斗的切入位置，减少表土作业时的对位误差。轮胎选用大块花纹的工程轮胎，胎面花纹深度设置为35mm，在松软表土路面的抓地力比普通花纹提升22%，轮胎的接地比压控制在0.18MPa，不会在平整后的表土面留下过深的车辙，减少后续场地平整的工作量。整机的前后桥载荷分配在空载时为4:6，满载铲斗举升时为5.5:4.5，无论是铲装掘起工况还是运输行驶工况，轮胎的载荷分布都处于合理区间，不会出现单桥过载导致的轮胎早期磨损。

　　这套结构的运动学逻辑完全围绕表土作业的高频动作优化，将铲装-举升-卸料-回落的单循环作业时间压缩在12秒以内，比通用型装载机的同工况作业效率提升10%左右，同时所有铰接点的润滑点都设置在便于日常维护的位置，不需要拆解护板就能完成注油作业，适配野外作业的维护条件。
