钣金结构电气控制安装金属盒体

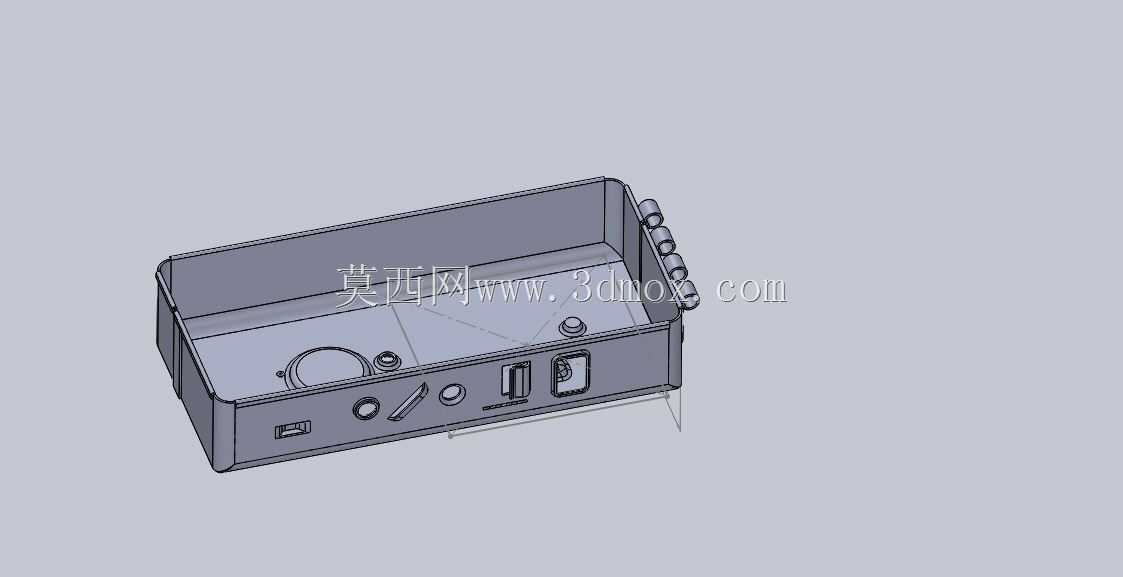

　　这款金属盒体采用薄板折弯成型工艺加工，整体为敞口式矩形腔体结构，主要面向工业现场低压电气控制回路的元件集成安装场景，常见于小型设备的旁置控制单元、分布式IO接线盒、小型传感信号集线装置等应用位置，可在设备机架侧装、生产线工位旁固定、小型单机设备内置等多种安装环境下使用。从结构设计逻辑来看，盒体侧壁采用等厚金属板一体折弯成型，折弯处预留合理的内R角，既避免折弯过程中出现板材开裂问题，也能减少应力集中点，提升整体结构的抗形变能力；侧壁上排布的多组不同规格开孔，分别对应航空插头安装、按钮指示灯固定、电源接口预留、接地端子安装等不同功能需求，开孔位置在设计阶段就匹配了常用电气元件的安装孔距，避免后期现场二次开孔的加工误差。

　　盒体内部底面预留了多组凸台安装位，可直接固定PCB控制板、小型继电器组、接线端子排等元件，凸台高度经过测算，既保证元件底面与盒体底面留有足够的走线空间，也能避免元件引脚直接接触金属壳体造成短路风险；侧壁顶部的翻边结构一方面提升了盒体整体的刚性，减少薄板结构受外力产生的形变，另一方面也为上盖安装预留了固定位，可搭配配套盖板实现密封防护，适配多尘、轻度溅水的工业现场环境。在安装边界设计上，盒体底部预留了沉头安装孔位，可直接通过螺栓固定在设备安装面或标准安装导轨适配板上，整体外形尺寸适配常规小型控制单元的安装空间，不会占用过多设备内部的布局位置；侧壁的走线开孔处预留了防水接头安装螺纹位，可搭配格兰头实现进出线缆的密封固定，

　　避免线缆拉扯造成接线松脱。从实际使用角度出发，这款盒体的结构设计充分考虑了钣金加工的工艺性，所有折弯边的尺寸都符合常规折弯设备的加工范围，无需特殊定制模具即可完成批量加工，有效控制加工成本；内部空间的分区排布也兼顾了电气元件的散热需求，元件安装位之间预留了足够的空气流通间隙，避免小空间内元件工作热量堆积造成的温度过高问题。盒体边角处做了小圆弧过渡处理，既避免加工和安装过程中锋利边角划伤操作人员，也能减少应力集中，提升长期使用过程中的结构稳定性；侧壁上的长条形开孔对应散热或拨码开关操作位，无需打开盒盖即可完成基础参数调整，提升现场调试的便捷性。
