人体工学手持便携吹尘设备外壳结构

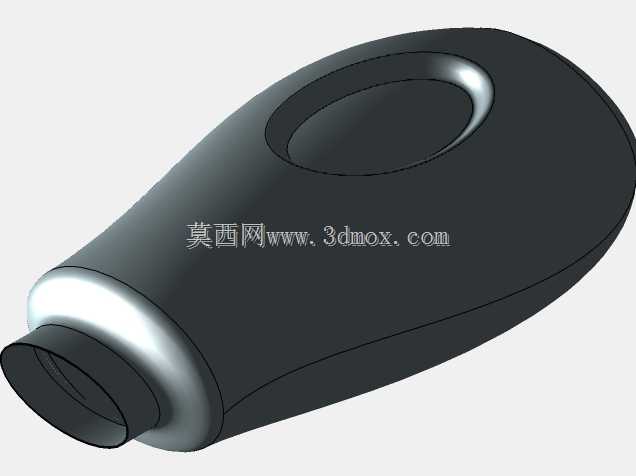

　　这款手持吹尘设备的外壳结构，在设计之初就围绕长时间手持操作的场景做了多轮迭代，核心要解决的是一线运维、清洁作业中握持疲劳、操作滑脱、出风口对位不准的常见问题。从结构边界来看，整体壳体长度控制在140mm区间，最宽处直径52mm，握持段的内凹曲面完全贴合成年男性手掌自然弯曲的弧度，虎口位置的过渡圆角做了R8的倒圆处理，避免长时间握持时硌伤虎口软组织，壳体上部的椭圆形指槽深度设置为6mm，刚好容纳食指自然搭放，作业时不需要刻意攥紧设备就能稳定持握，单手握持的施力点刚好落在设备重心位置，举持作业时手腕不需要额外施加平衡力，能有效降低长时间作业的肌肉劳损。

　　从功能特性来看，壳体前端的出风口段做了阶梯式嵌套结构，内层是直径22mm的风道安装位，预留了1.2mm的密封胶圈安装槽，能保证高速气流从风道输出时不会从壳体接缝处泄漏，外层的阶梯结构可以适配不同规格的扁嘴、毛刷吹头，更换附件时只需要对准卡槽旋转15度即可卡紧，不需要额外的紧固件，户外作业时更换配件不需要借助工具。壳体的合模线设置在握持面的侧下方，合模处的止口做了0.8mm的错位配合，既可以保证上下壳装配时的定位精度，也能避免合模缝硌手，同时接缝处做了超声波焊接的预留焊线，焊接后壳体的密封等级可以达到IP54，能阻挡日常作业中的灰尘侵入，少量液体泼溅也不会渗入内部损坏电路与风机组件。

　　在实际应用场景中，这类手持吹尘设备多用于电子设备维保清灰、小型零部件加工后的切屑吹扫、家居缝隙清洁、车载内饰除尘等场景，壳体的壁厚统一设置为2mm，采用ABS+PC混合材质注塑，既保证了壳体的抗冲击性能，意外跌落时不会出现壳体开裂，也能控制整体重量，整机装配完成后重量不超过180g，单手持握操作超过20分钟也不会有明显的负重感。壳体尾部预留了充电接口的安装位，接口处做了内凹2mm的防护边，避免充电时插头磕碰损坏接口，同时尾部的进风区域设置了格栅式的进风通道，格栅间隙控制在1.5mm，既能保证进风流量满足风机的风量需求，也能阻挡大尺寸的杂物被吸入风机造成叶轮卡滞。

　　设计过程中针对握持的防滑需求，没有额外增加橡胶防滑贴，而是在握持区域的壳体表面做了细微的晒纹处理，粗糙度控制在Ra1.6，既可以保证手掌出汗时也有足够的摩擦力，不会出现滑脱问题，也不会因为表面纹理过深积攒灰尘，日常清洁时只需要用抹布擦拭即可清理表面污渍。壳体内部的筋位布局完全围绕内部风机、电池、控制板的安装点位设计，每条加强筋的厚度设置为1.2mm，既可以提升壳体的整体刚性，按压壳体时不会出现明显的形变异响，也不会因为筋位过厚导致注塑时出现缩痕影响外观。内部的安装柱都做了火山口防缩处理，螺丝锁付时不会造成壳体表面出现缩印，同时安装柱的深度刚好匹配自攻螺丝的锁付深度，不会出现螺丝打穿外壳的问题。

　　从安装边界来看，内部的风机安装位做了同心度定位结构，风机装入后轴心与出风口的同轴度公差控制在0.1mm以内，避免高速气流经过风道时因为偏心产生紊流，导致出风噪音增大、出风压力损失。电池仓的尺寸刚好匹配两节18650锂电池的安装空间，仓内设置了电池极性防呆筋，装反电池时无法放入仓内，避免装反电池烧坏电路。控制按键的安装位设置在指槽前方，刚好是食指自然放置的位置，按键的行程设置为1.5mm，按压力度控制在3N，操作时只需要食指自然弯曲即可触发开关，不需要挪动持握的手位就能完成开关机、风量调节的操作，作业时可以单手完成所有操作，另一只手可以扶稳待清洁的物件，提升作业效率。
