仿生四足水下探测作业载体结构设计

　　这款仿生四足结构的水下作业载体，最初是针对近岸浅海、内河库区的复杂水下环境作业需求开发的，区别于传统螺旋桨推进的水下航行器，四足仿生的结构形式能更好适配礁石密布、水生植被丛生、管线交错的水下场景，不会出现螺旋桨缠绕杂物、触礁卡滞的常见问题。从实际作业场景来看，这类载体可搭载水质传感模块、水下摄像组件、小型作业机械手，完成近岸水文监测、水下管线巡检、坝体表面缺陷排查、浅海养殖区巡检等多种任务，在水流速度不超过1.5m/s的浅水环境下，四足结构可以依托接触式的着力点固定自身位置，不会像无锚定的潜航器那样被水流冲偏，能稳定保持检测点位的作业姿态。

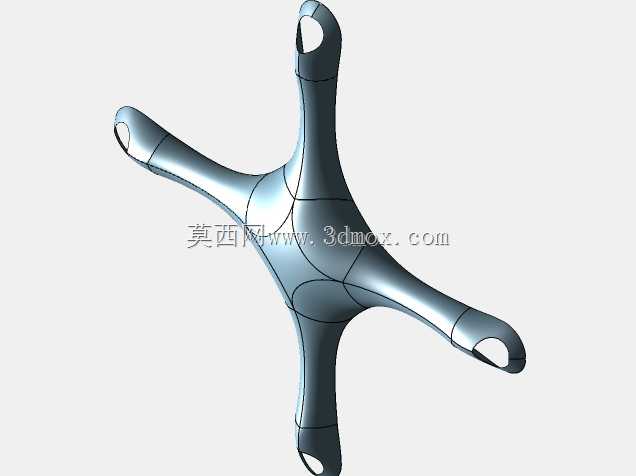

　　从功能特性上看，整体壳体采用完全一体化的流线型曲面设计，四条支腿从中心舱体向外平滑延伸，没有突兀的直角棱边，一方面能降低水下移动时的紊流阻力，减少行进过程中的水流扰动对搭载的精密传感设备的影响，另一方面平滑的曲面结构也能减少水生生物、漂浮杂物的挂附，降低日常维护清理的工作量。支腿末端的开孔结构是为了安装柔性接触脚垫，同时预留了传感线路的穿舱通道，脚垫采用耐海水腐蚀的橡胶材质，接触礁石、混凝土坝面、金属管线等不同材质的接触面时都能提供足够的摩擦力，避免打滑。中心舱体是整个载体的核心容纳空间，内部可布置控制电路板、动力电池、姿态传感模块，所有支腿与中心舱体的衔接位置都做了圆弧过渡强化，避免应力集中导致的结构疲劳，毕竟水下作业时支腿承受的交变载荷会持续传递到舱体衔接处，结构设计时特意在这些位置做了壁厚加厚处理，同时通过曲面曲率的连续变化分散载荷。

　　设计思路上没有照搬陆地四足机器人的铰接式外露腿结构，而是采用了一体化的柔性壳体支撑配合内部驱动单元的形式，外露部分没有活动接缝，从根源上解决了水下动密封的可靠性问题，传统多关节水下机器人的关节密封件长期在水压变化、泥沙磨损的环境下很容易出现渗漏，这种一体化外覆柔性壳体的设计，把所有活动驱动结构都封闭在壳体内部，外部只有平滑的连续曲面，密封可靠性大幅提升，也降低了密封件的维护更换频率。外形尺寸上，整体外接圆直径控制在600mm以内，高度不超过220mm，属于小型水下作业载体，不需要大型吊装设备就能完成布放，作业人员乘坐小型作业艇就能手动完成投放和回收，适配小型水域作业团队的使用条件。安装边界方面，中心舱体顶部预留了标准的设备安装法兰面，可根据不同作业需求快速更换搭载模块，不管是搭载声学探测设备还是光学摄像组件，都不需要对主体结构做改动，法兰面的密封槽采用标准O型圈密封设计，通用配件就能完成密封维护；支腿末端的安装接口也做了通用化设计，除了标配的防滑脚垫，还可以更换成小型行走轮、吸附式脚垫，适配混凝土坝面、船体外壳等不同的作业接触面。

　　在结构建模过程中，所有曲面都做了G2连续处理，避免曲面突变带来的水阻增加，同时也方便后续的模具开模加工，不管是采用复合材料一体成型还是金属3D打印制作主体结构，连续平滑的曲面都能降低加工难度，减少后期表面处理的工作量。壁厚设计上根据不同位置的载荷差异做了差异化分配，中心舱体承载核心部件，壁厚设置为5mm，支腿部分因为需要兼顾柔性形变和结构强度，壁厚从衔接处的4mm逐步过渡到末端的3mm，既保证支腿在水流冲击下有足够的支撑强度，又能保留一定的弹性形变空间，接触硬质障碍物时能通过小幅形变缓冲冲击力，避免结构硬接触损坏。内部的筋板布置也顺着曲面的走向设置，没有采用横平竖直的传统筋板形式，顺着载荷传递路径布置的筋板既能提升整体结构刚度，又不会额外增加过多的重量，保证载体整体的浮力配平更容易调整，不需要额外添加过多的浮力块就能实现零浮力下的作业姿态。
