立式圆柱形储水罐体结构设计

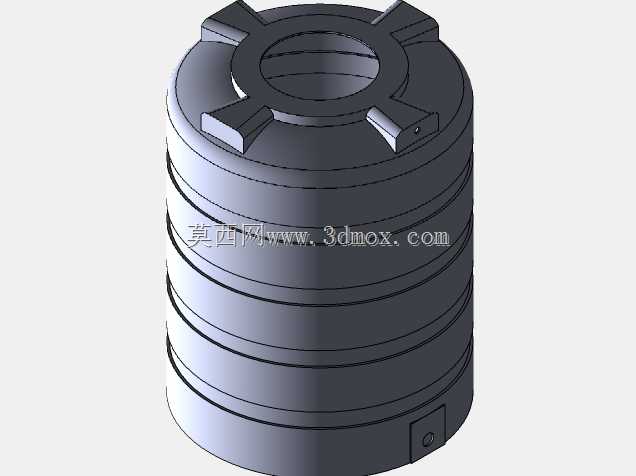

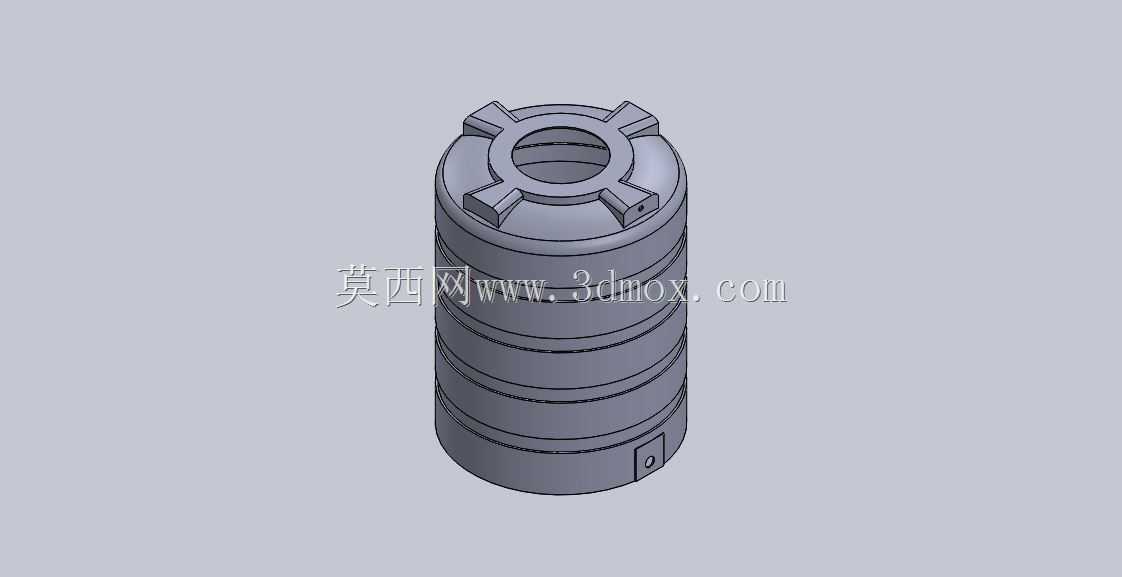

　　在民用建筑给排水、小型生产供水、户外临时储水等场景中，立式储水罐体是应用频次极高的储水部件，本次设计的立式圆柱形储水结构，核心围绕小空间安装、稳定储水、便捷运维三个实际工程需求展开。不同于常规方形储水箱的直角拼接结构，该罐体采用整体圆柱造型，圆柱侧壁通过多道环形加强筋做结构强化，每道加强筋沿罐体周向等距分布，能够在不额外增加罐体壁厚的前提下，大幅提升侧壁抗水压变形能力，当罐体满载储水时，环形加强筋可将侧壁承受的环向拉应力均匀分散，避免长期使用后侧壁出现鼓胀变形的问题。罐体顶部采用带定位凸台的端盖结构，端盖中心预留标准进水接口，接口周边均匀分布四个卡接凸块，可直接与对应规格的进水管道、液位监测组件快速卡装，无需额外焊接法兰盘，

　　减少现场安装的焊接工序，同时四个凸块对称分布的设计，能够保证端盖受力均匀，即使进水管道存在一定的侧向安装应力，也不会出现端盖偏移、密封失效的问题。罐体下部侧壁预留小型液位检测接口，可直接投入式安装液位传感器或者外接液位计管路，接口位置距离罐体底部预留足够的安全距离，避免罐体底部沉积的杂质堵塞检测通道，同时该接口也可作为小型排污辅助口使用，在罐体清洗时配合底部排污结构快速排空内部存水。从安装边界来看，该罐体为直立式安装结构，底部为平整的圆形支撑面，安装时仅需在基础平面预留对应直径的安装区域即可，无需额外做侧向固定支架，圆柱外形的风阻系数远低于方形结构，在户外露天安装场景下，能够有效降低强风天气下的侧向受力，提升安装稳定性。

　　设计过程中针对罐体的壁厚做了针对性校核，结合常用的塑料滚塑或者金属滚压成型工艺，侧壁壁厚取值兼顾结构强度与材料成本，环形加强筋的凸起高度与过渡圆角经过反复调整，既保证加强效果，也避免成型过程中出现应力集中导致的开裂问题。顶部端盖与罐体主体的连接采用嵌入式密封结构，密封槽设置在端盖与罐体的配合面，安装时放入对应规格的橡胶密封圈即可实现静密封，无需额外涂覆密封胶，后期维护拆解也十分便捷。在实际使用场景中，该罐体可适配小型民用建筑的屋顶储水、生产车间的循环冷却水暂存、户外施工场地的临时生活储水等多种需求，罐体顶部的卡接结构可兼容不同功能的上盖组件，比如需要密封储水时可加装密封端盖，需要敞开式储水时可加装过滤网格上盖，

　　适配不同场景的使用需求。不同于大型工业储水罐的复杂支座结构，该罐体的平底设计可直接放置在平整的水泥基础、钢结构平台甚至加固后的屋顶平面上，安装时无需做复杂的基础预埋，大幅降低现场安装的工程量。罐体侧壁的环形加强筋除了结构强化作用外，也可作为外部管路的固定依托，需要外接出水管道、溢流管道时，可直接利用管卡将管路固定在加强筋的凸起位置，无需在罐体侧壁额外焊接固定支架，避免焊接对罐体侧壁造成的防腐层破坏与应力损伤。设计时也考虑了罐体的堆叠运输需求，顶部的四个卡接凸块的内圈尺寸与罐体底部的支撑外圈尺寸做了匹配设计，空罐运输时可将多个罐体上下堆叠，凸块刚好卡住上层罐体的底部，避免运输过程中罐体滑移，大幅提升运输装载效率，降低物流成本。针对储水场景常见的液位控制需求，罐体下部预留的接口可适配多种规格的液位开关、液位传感器，无需在现场额外开孔，减少现场施工对罐体结构的破坏，也降低后期使用过程中开孔位置出现渗漏的风险。整体结构没有多余的复杂异形结构，所有转角位置都做了圆弧过渡处理，不管是采用塑料滚塑成型还是金属板材卷焊成型，都具备良好的工艺性，成型后内部没有清洁死角，后期清洗罐体内部时，水流可顺着圆弧面快速冲刷掉内壁附着的杂质，不会出现杂质积存的问题。
